Гидравлическое оборудование

Гидравлическое оборудование является элементом пожарного оборудования, относящегося к коммуникациям пожаротушения, и предназначено для формирования насосно-рукавных систем пожарных автомобилей (мотопомп) в целях обеспечения подачи огнетушащих веществ к месту тушения пожара.

В зависимости от назначения гидравлическое оборудование можно разделить на две группы (рис. 3.9). Наиболее распространенный вид оборудования – рукавная арматура – изготавливается из алюминиевых сплавов марок АК7 и АК7ч (АЛ9) по ГОСТ 1583 с последующей механической обработкой и состоит из следующих элементов (см. рис. 3.9).

Всасывающая пожарная сетка (рис. 3.10) предназначена для предотвращения самостоятельного опорожнения всасывающей линии и попадания в нее посторонних предметов. Всасывающая сетка состоит из корпуса, верхняя часть которого имеет штуцер для присоединения соединительной всасывающей головки 1, обратного клапана 2, рычага для поднятия клапана 3 и решетки 4. Всасывающую сетку присоединяют

к всасывающим рукавам с помощью соединительной головки.

Рис. 3.10. Всасывающая пожарная сетка: 1– соединительная всасывающая головка; 2 – обратный клапан; 3 – рычаг для поднятия клапана; 4 – решетка

При работе насоса из открытого водоисточника во всасывающей линии создается разрежение. Вода под атмосферным давлением поднимает клапан 2 и поступает во всасывающую линию и далее в полость насоса. При остановке насоса клапан опускается в гнездо и всасывающая линия остается заполненной водой. Чтобы освободить линию от воды, необходимо при помощи веревки, прикрепленной к кольцу, повернуть рычаг 3, клапан приподнимется и вода вытечет из рукавов.

Всасывающие сетки выпускают различных типоразмеров (таблица).

Рукавный водосборник предназначен для соединения двух потоков воды из пожарной колонки и подвода ее к всасывающему патрубку пожарного насоса, а также он используется при работе с гидроэлеватором и для перекачки воды на большие расстояния.

Рукавный водосборник состоит из корпуса-тройника, двух напорных соединительных цапковых головок ГЦ-80 для присоединения напорных или напорно-всасывающих рукавов и выходной соединительной головки для установки водосборника на всасывающем патрубке насоса. Внутри корпуса водосборника закреплен шарнирно-тарельчатый клапан для перекрывания одного входного патрубка при работе насоса от гидранта на один рукав.

Рукавное разветвление предназначено для разделения потока и регулирования количества подаваемого огнетушащего вещества, транспортируемого по напорным пожарным рукавам. В зависимости от числа выходных штуцеров и условного диаметра входного штуцера различают следующие типы разветвлений: трехходовые РТ-70 и РТ-80 и четырехходовые РЧ-150. Наибольшее распространение имеют трехходовые разветвления. Они имеют три выходных и один входной штуцер.

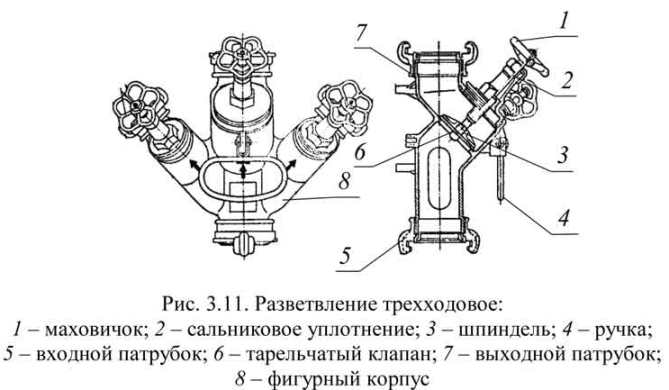

Четырехходовые разветвления применяют на передвижных насосных станциях и рукавных автомобилях. Разветвления всех типоразмеров имеют в основном одинаковую конструкцию (рис. 3.11) и состоят из фигурного корпуса 8, входного 5 и выходного 7 патрубков. На всех патрубках разветвлений навернуты муфтовые соединительные головки. Входные патрубки снабжены запорными механизмами вентильного типа с тарельчатым клапаном 6, маховичком 1, шпинделем 3 и сальниковым уплотнением 2. Для переноса разветвления имеется ручка 4.

Для обеспечения подачи воды от насосов пожарных высокого давления (типа НЦПВ-20/200) используют рукавные разветвления на рабочее давление до 3,0 МПа РТВ-70/300. Технические характеристики разветвлений представлены в таблице:

Головки соединительные пожарные – быстросмыкаемая арматура, предназначенная для соединения пожарных рукавов и присоединения их к пожарному оборудованию и пожарным насосам. В зависимости от назначения соединительные головки разделяют на напорные и всасывающие.

Напорные:

• ГР (рукавная головка);
• ГМ (муфтовая головка);
• ГЦ (цапковая головка);
• ГП (переходная головка);
• ГЗ (головка-заглушка)

Всасывающие:

• ГРВ (рукавная головка всасывающая);
• ГМВ (муфтовая головка всасывающая);
• ГЗВ (головка-заглушка всасывающая).

Соединительные рукавные головки (ГР и ГРВ) (рис. 3.12) состоят из втулки 1, несущей в канавке торцевой кромки уплотняющее резиновое кольцо 2 (типа КВ – для всасывающих головок и КН – для напорных головок), и обоймы 4 свободно надетой на втулку. На обойме отлиты два клыка 3 и наружная спиральная наклонная площадка, с помощью которых соединяются две головки и достигается их уплотнение. Рукавные головки навязывают на концы пожарных рукавов соответствующего диаметра.

Муфтовая и цапковая соединительные головкисостоят из одной втулки, с одной стороны которой имеется резьба, а с другой – на торцевой кромке – канавка для уплотняющего резинового кольца и по наружной поверхности – два клыка со спиральными наклонными площадками. У муфтовых головок резьба внутренняя, а у цапковых – наружная.

Головка-заглушка предназначена для закрывания пожарных соединительных головок и представляет собой соединительную обойму с крышкой.

Переходная головка предназначена для соединения напорных рукавов или другого водопенного оборудования с разными условными проходами. Переходная головка состоит (рис. 3.13) из двух несущих втулок 2 и 4 с разными условными проходами, соединенных между собой, и двух обойм 1 и 3, аналогичных соответствующим рукавным головкам.

Напорные и всасывающие соединительные головки классифицируются в зависимости от их максимального рабочего давления, типов и условных проходов.

Стволы пожарные – устройства, устанавливаемые на концах напорных линий для формирования и направления огнетушащих струй. Пожарные стволы в зависимости от пропускной способности и размеров подразделяются на ручные и лафетные, а в зависимости от вида подаваемого огнетушащего вещества – на водяные, пенные и комбинированные.

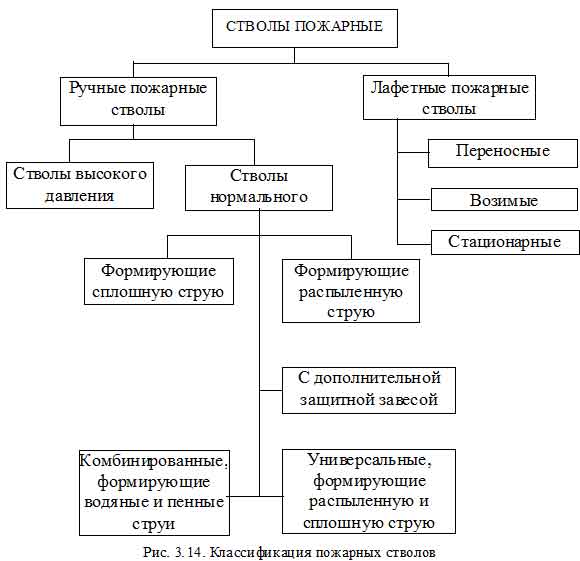

Ручные пожарные стволы предназначены для формирования и направления сплошной или распыленной струи воды, а также (при установке пенного насадка) струй воздушно-механической пены низкой кратности. Стволы в зависимости от конструктивных особенностей и основных параметров классифицируются на стволы нормального давления и стволы высокого давления (рис. 3.14).

Стволы нормального давления обеспечивают подачу воды и огнетушащих растворов при давлении перед стволом от 0,4 до 0,6 МПа, стволы высокого давления – при давлении от 2,0 до 3,0 МПа. Для стволов нормального давления определяющей характеристикой является условный проход соединительной головки. В связи с этим стволы подразделяют на два типоразмера: Ду 50 и Ду 70.

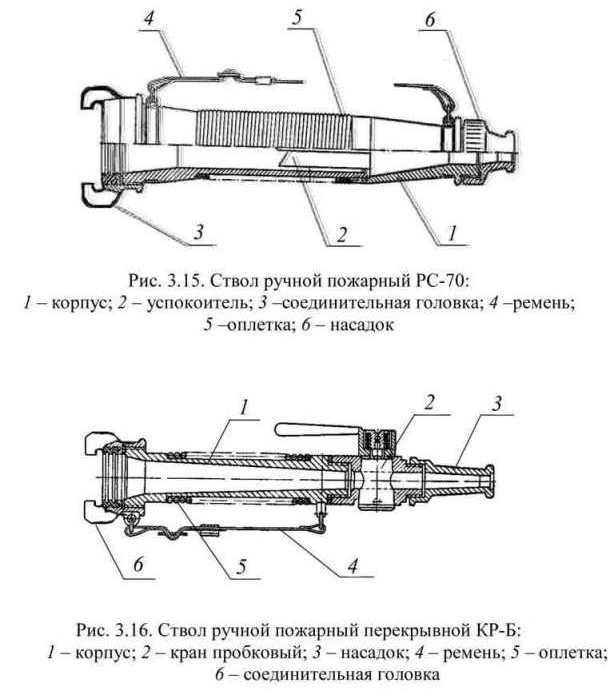

В зависимости от конструктивного исполнения ручные стволы могут иметь широкие функциональные возможности (см. рис. 3.14). Так, к формирующим только водяную струю относятся стволы РС-50 и РС-70, которые имеют одинаковую конструкцию и отличаются лишь геометрическими размерами. Они состоят (рис. 3.15) из корпуса конической формы 1, внутри которого установлен успокоитель 2 соединительной муфтовой головки 3, предназначенной для присоединения ствола к напорному рукаву, ремня 4 для переноски ствола, сменного насадка 6. На корпус ствола насаживается оплетка красного цвета 5, обеспечивающая удобство удержания ствола в руках при работе.

К этому типу относится ствол перекрывной КР-Б (рис. 3.16). Отличительной особенностью ствола является наличие в конструкции пробкового крана 2, обеспечивающего возможность прекращать подачу воды. Технические характеристики стволов, формирующих только сплошную водяную струю, представлены в таблице:

Конструкция универсальных ручных пожарных стволов позволяет управлять струей и они предназначены для формирования как сплошной, так и распыленной струи воды. Ствол РСК-50 состоит из корпуса 5, пробкового крана 3, насадка 12, соединительной напорной головки 6 (рис. 3.17).

При положении ручки 4 пробкового крана 3 вдоль оси корпуса 5 поток жидкости проходит через центральное отверстие центробежного распылителя и далее выходит из насадка 12 в виде компактной струи. При повороте ручки крана на 90° центральное отверстие перекрывается и поток жидкости из полости 8 пустотелой пробки крана через отверстия 7 и 10 поступает в каналы 2 и 9. Через тангенциальные каналы 11 жидкость попадает в центральный распылитель и выходит из него за-крученным потоком, который под действием центробежных сил при выходе из насадка распыляется, образуя факел с углом раскрытия 60°.

Аналогичный принцип работы заложен в конструкции универсальных стволов РСП-50 и РСП-70. Ствол РСКЗ-70 позволяет, кроме того, дополнительно формировать защитную водяную завесу. Для формирования и направления сплошной или распыленной конусообразной струи воды предназначены стволы-распылители РС-А и РС-Б (рис. 3.18).

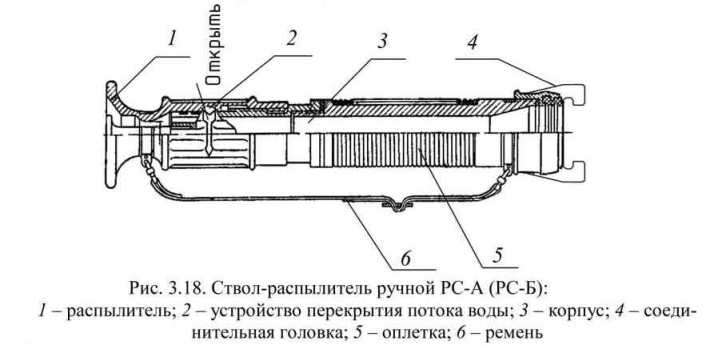

Эти стволы идентичны и отличаются только геометрическими размерами. Стволы состоят из корпуса 3, распылителя 1, устройства перекрытия потока воды 2, соединительной головки 4, ремня 6 и оплетки 5, служащей для удержания ствола в руках при работе.

Технические характеристики универсальных ручных пожарных стволов и ствола РСКЗ-70 с защитной завесой представлены в таблице:

Наиболее многофункциональными являются комбинированные ручные стволы, которые позволяют формировать как водяную, так и пенную струю.

В качестве примера рассмотрим ствол ОРТ-50 (рис. 3.19), который состоит из следующих основных элементов: корпуса 2 с присоединенной муфтовой рукавной головкой 1, рукоятки 5, головки 3 и съемного насадка-пеногенератора 4.

Ствол ОРТ-50 формирует сплошные и распыленные водяные струи, дает возможность получить водяную завесу для защиты ствольщика от теплового воздействия, а также позволяет получать и направлять струю воздушно-механической пены низкой кратности. Технические характеристики ствола ОРТ-50 представлены в таблице:

Для оценки тактико-технических возможностей пожарных стволов определяющими являются параметры формирующейся на стволе струи. Теория струй детально изучается в курсе гидравлики, поэтому рассмотрим лишь наиболее важные для нас ее составляющие.

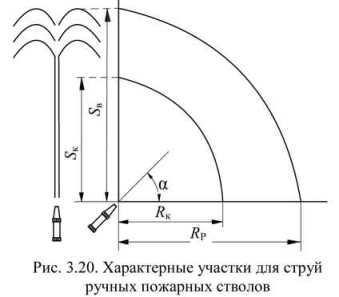

Если струю пожарного ствола направить вертикально вверх, то она будет иметь два характерных участка (рис. 3.20):

ДSк – компактную часть струи и Sв – максимальную высоту струи. Как правило, водяные стволы на пожарах работают не вертикально вверх, а под определенным углом α. Если при одном и том же напоре у насадка постепенно изме-нять угол наклона ствола, то конец компактной части струи будет опи-сывать траекторию, которая называется радиусом действия компактной струи Rк. Для ручных стволов эта траектория будет близка к радиусу окружности

ДRк = Sк.

(3.4)

Минимальная длина компактных струй ручных стволов равняется в среднем 17 м, для ее создания у стволов с диаметром насадка 13,16,19,22 и 25 мм требуется создавать напор 0,4 – 0,6 МПа. Расстояние от насадка ствола до огибающей кривой раздробленной струи Rр возрастает с уменьшением угла наклона α к горизонту:

ДRр = β Sв, (3.5)

где β – коэффициент, зависящий от угла наклона α . Наибольшая дальность полета струи по горизонтали наблюдается при угле наклона ствола α = 30°. Важным параметром для ручных пожарных стволов является реак-ция струи – сила, возникающая при истечении жидкости из насадка ствола. Известна зависимость для определения силы реакции струи F, H:

ДF = -2 p ω,

(3.6)

где p = ρ g H; ω – площадь выходного сечения насадка, м2; ρ – плот-ность жидкости, кг/м3; g = 9,8 м2/с; H - напор на стволе, м. Знак минус указывает, что сила реакции направлена в сторону, противоположную движению струи (рис. 3.21, б). Так, сила реакции струи для ручных стволов при напоре 0,4 МПа достигает 400 Н. Для ее компенсации требуется работа со стволом двух человек.

В результате совершенствования конструкции разработаны ручные пожарные стволы пистолетного типа, сила реакции струи для которых разделяется на несколько составляющих и направлена вверх (рис. 3.21, а). Это значительно упрощает работу ствольщиков при тушении пожаров.

Стволы лафетные комбинированные (водопенные) предназначены для формирования сплошной или сплошной и распыленной с изменяемым углом факела струй воды, а также струй воздушно-механической пены низкой кратности. Лафетные стволы подразделяются на стационарные, монтируемые на пожарном автомобиле; возимые, монтируемые на прицепе, и переносные.

Переносные лафетные стволы входят в комплект пожарных автоцистерн и насосно-рукавных автомобилей. Переносной лафетный ствол ПЛС-П20 (рис. 3.22) состоит из корпуса 1, двух напорных патрубков 3, приемного корпуса 4, фиксирующего устройства 5, рукоятки управления 6. В приемном корпусе имеется обратный шарнирный клапан, который позволяет присоединять и заменять рукавные линии к напорному патрубку без прекращения работы ствола. Внутри корпуса 1 трубы ствола установлен четырехлопастной успокоитель. Для подачи воздушно-механической пены водяной насадок на корпусе трубы заменяют на воздушно-пенный 2.
