Защиты синхронных двигателей.
При рассмотрении РЗ синхронных электродвигателей необходимо учитывать их особенности: Пуск большинства синхронных электродвигателей производится при отсутствии возбуждения прямым включением в сеть. Для этой цели на роторе синхронного электродвигателя предусматривается дополнительная короткозамкнутая обмотка, выполняющая во время пуска ту же роль, что и в короткозамкнутом роторе асинхронного электродвигателя. Когда скольжение электродвигателя приближается к нулю, включается возбуждение, и электродвигатель втягивается в синхронизм под влиянием появляющегося при этом синхронного момента.
Во время пуска синхронный электродвигатель потребляет из сети повышенный ток, который по мере уменьшения скольжения затухает, так же как и у асинхронного электродвигателя. Для уменьшения понижения напряжения и пусковых токов мощные синхронные электродвигатели пускаются через реактор, который затем шунтируется. Защиты синхронных электродвигателей, как и РЗ асинхронных электродвигателей, должны быть отстроены от токов, возникающих при их пуске или самозапуске, имеющем место при восстановлении напряжения в сети.
Момент синхронного электродвигателя зависит от напряжения сети Uсети, ЭДС электродвигателя Ed и угла сдвига δ между сети Uсетии Ed . Без учёта потерь в статоре и роторе
Mд= Uсети Ed sinδ/xd (6.28)
где xd– синхронное сопротивление двигателя.
При постоянных значениях сети Uсетии Ed каждой нагрузке электродвигателя соответствует определённое значение угла δ. В случае понижения напряжения в сети, как следует из выражения (6.28), момент Mд уменьшается. Если при этом он окажется меньше момента сопротивления Mс механизма, то устойчивая работа синхронного электродвигателя нарушается, возникают качания и электродвигатель выходит из синхронизма. Нарушение устойчивости возможно также при перегрузке электродвигателя (увеличение δ) или снижении возбуждения (уменьшение Ed ).
Эффективным средством повышения устойчивости электродвигателя является форсировка возбуждения, увеличивающая его ЭДС. Опыт показывает, что при глубоких понижениях напряжения (до нуля) синхронные электродвигатели, работающие с номинальной нагрузкой, выходят из синхронизма, если перерыв питания превосходит 0,5 с.
При нарушении синхронизма частота вращения электродвигателя уменьшается, и он переходит в асинхронный режим. При этом в пусковой обмотке и цепи ротора появляются токи, создающие дополнительный асинхронный момент, под влиянием которого синхронный электродвигатель может остаться в работе с некоторым скольжением.
Токи, появляющиеся в статоре, роторе и пусковой обмотке электродвигателя при асинхронном режиме, вызывают повышенный нагрев их, поэтому длительная работа синхронных электродвигателей в асинхронном режиме с нагрузкой более 0,4-0,5 номинальной недопустима. В связи с этим, появляется необходимость в специальной РЗ от асинхронного режима, которая должна реализовать мероприятия, обеспечивающие ресинхронизацию электродвигателя, или отключить его. Ресинхронизация состоит в том, что с электродвигателя снимается возбуждение (при этом его асинхронный момент повышается и скольжение уменьшается), через некоторое время включается возбуждение, и электродвигатель вновь втягивается в синхронизм. Признаком нарушения синхронизма электродвигателя является появление колебаний тока в статоре и переменного тока в роторе.
На синхронных электродвигателях устанавливаются следующие РЗ: от междуфазных повреждений в статоре; от замыканий обмотки статора на землю; от перегрузки; от асинхронного хода; от понижения напряжения в сети.

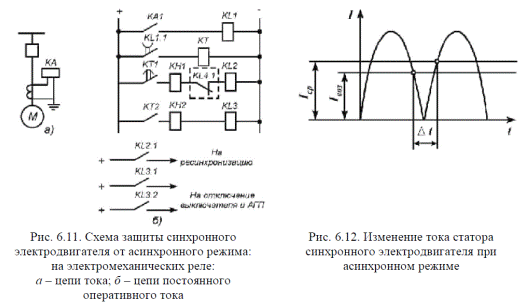

Защита от междуфазных повреждений выполняется мгновенной в виде токовой отсечки или продольной дифференциальной защиты. Отличие заключается в том, что РЗ синхронного электродвигателя одновременно с выключателем отключает АГП. При применении тиристорного возбуждения и отсутствии АГП защита действует на инвертирование возбудителя. Ток срабатывания отсечки отстраивается от пусковых токов и токов самозапуска электродвигателя. Крупные электродвигатели оборудуются продольной дифференциальной РЗ в двухфазном исполнении. Защита от замыканий обмотки статора на землю применяется при токах замыкания на землю более 5–10 А. Защита от перегрузки обычно выполняется совмещённой с РЗ от асинхронного хода (см. рис.6.11).
В качестве пускового органа в схеме РЗ от асинхронного режима и перегрузки используется токовое реле КА типа РТ-40. Это реле воздействует при срабатывании на промежуточное реле KL1 контакты которого KL1.1 в цепи реле времени КТ замыкаются мгновенно, а размыкаются с замедлением. При асинхронном режиме реле времени КТ не успевает возвратиться за время Δt спада тока между циклами качаний (рис. 6.12) и постепенно, за несколько периодов качаний набирает время и срабатывает на отключение. Для надёжной работы РЗ время возврата tвоз якоря промежуточного реле KL1 должно быть больше времени Δt (рис. 6.12), в течение которого ток качаний недостаточен для действия реле, т. е. tвоз > Δt. Выдержка времени РЗ выбирается большей времени затухания пусковых токов электродвигателя. Устройство защиты двигателя. Реле времени КТ имеет две выдержки времени. По истечении первой выдержки времени замыкается контакт КТ1, после чего промежуточное реле KL2 подает команды на осуществление ресинхронизации.
В случае, если ресинхронизация не происходит и качания тока продолжаются, замыкаются контакты реле времени КТ2, после чего промежуточное реле KL3, замкнув свои контакты, подает команды на отключение выключателя и АГП.
Для предотвращения срабатывания РЗ при форсировке возбуждения, когда увеличивается ток статора, цепь обмотки реле времени размыкается контактом KL4.1. На синхронных двигателях большой мощности в качестве защиты от асинхронного режима возможно применение реле сопротивления, как на генераторах. Защита минимального напряжения выполняется так же, как на асинхронных электродвигателях.
Уставка по току такой комбинированной защиты выбирается так же как обычная защита от перегрузки: ток срабатывания по формуле (6.28), выдержка времени отстраивается от времени пуска двигателя с учетом времени возврата реле KL1.
tсз =tсам +tвозKL1 + t (6.29)
Учитывая возможность затягивания процесса разворота, время запаса (tз ) принимается равным 2–3 с. Время возврата реле KL1 должно перекрывать время возврата токового реле в период асинхронного режима: tвозKL1 > Δt
Можно принять tвозKL1 равным 0,5–0,7 с.
В устройстве MiCOM Р241 имеется защита, предназначенная для выявления асинхронного режима, действующая по величине cosφ. Эта защита способна чётко выявить отключение возбуждения и переход двигателя в асинхронный режим без возбуждения. При асинхронном режиме с возбуждением эта защита может не действовать из-за колебаний мощности и периодического возврата измерительного органа. Для того чтобы она действовала и в этом режиме требуется уменьшить выдержку времени защиты таким образом, чтобы при асинхронном режиме она успевала срабатывать в зоне пониженного cosφ . Пока отсутствуют результаты испытаний такой защиты на реальных двигателях. Поэтому, при внедрении такой защиты, необходимо провести испытания и уточнить уставки. Для начала можно принять уставки равными: cosφ = 0,7; t = 0,5 с
