Коаксиальный кабель
Провод содержит в себе центральный проводник из меди, слой изолятора в медной или алюминиевой оплетке (это экран от электромагнитных помех) и внешнюю ПВХ изоляцию. Максимальная скорость передачи данных - 10 Мбит/сек. Длина сегмента тонкого коаксиала до 185 метров ( рис. 20). Такой провод имеет диаметр около 5 мм.
Рис. 20 - Коаксиальный кабель
С сетевой картой кабель соединяется через BNC (БИ ЭН СИ) разъем байонетного типа с поворотом (рис. 21).
Рис. 21- Разъем BNC
В сравнении с витой парой коаксиал дороже, его ремонт сложнее, гибкость хуже (особенно, у толстого кабеля). Но у него есть преимущество - оплетка кабеля (медная или из алюминиевой фольги) уничтожает помехи, искажающие сигнал. Применяют коаксиальный кабель, обычно, в топологии шина, при этом используется многоточечная передача сигнала (много приемников и много передатчиков).
Оптоволоконный кабель
Кабель содержит несколько стеклянных световодов, защищенных изоляцией. Он обладает скоростью передачи данных в 10 Гб/с., не подвержен электропомехам. Передача сигналов без затухания идет на расстояние, измеряемое километрами – рис. 22.
Так, одномодовый (передачи только одной длины волны - по центральной моде) оптический кабель в зависимости от типа оборудования может осуществлять передачу световых сигналов без устройств повторения на расстояние в 80 километров.
Рис. 22 - Многомодовый оптоволоконный кабель
Биты информации кодируются такими сущностями, как сильный свет, слабый свет, нет света. Источниками сигнала в кабеле служит инфракрасный светодиод или лазер. Оптический провод самый негибкий из всех кабельных сред передачи сигнала, зато он самый помехоустойчивый, с высокой секретностью информации. Монтаж такого кабеля сложный и дорогой, обычно, сваркой на специальном оборудовании. Кабель иногда бронируют, т.е. защищают металлической оболочкой (для прочности). Оптический кабель бывает одномодовый и многомодовый.
В одномодовом кабеле сигнал передает инфракрасный лазер с одной волной 1,3 мкм, что годится для очень дальней передачи сигнала. Помимо того, что мощный лазер дорог, он также и недолговечен. Многомодовый оптический кабель чаще применим на практике. В нем используется много волн длиной 0,85 мкм и инфракрасный диод. Поскольку у каждой волны свое затухание и преломление, то происходит частичное искажение формы сигнала и такой кабель используют на меньших расстояниях, чем одномодовый. Среди других особенностей оптического кабеля можно отметить, что стекло может треснуть от механических воздействий и мутнеет от радиации, что, в свою очередь, ведет к росту затухания сигнала в кабеле. Для изоляции оптоволокна обычно применяют тефлон (пленум). Это дорогая (в сравнении с ПВХ) изоляция оранжевого цвета, но она практически не горит в огне. Разъем кабеля обычно байонетного типа (рис. 23). На рисунке показан оптический коннектор типа ST, который соединяется с кабелем клеевым способом, т. е. путем вклейки оптического волокна в наконечник с последующей сушкой и шлифовкой. Коннекторы для монтажных и соединительных шнуров различаются диаметром хвостовика (соответственно 0,9 и 3,0 мм) и отсутствием у первых элементов крепления кабеля. Одномодовые и многомодовые коннекторы различаются требованиями к допускам на параметры капилляра керамического наконечника.
Рис. 23 -Разъём оптический MM ST/PC для многомодового оптоволокна
Для преобразования светового сигнала в электрический используют оптоволоконный трансивер (приемо-передатчик), он довольно дорогой. На рис. 24 показан трансивер Trycom TRP-C39 для многомодового кабеля.

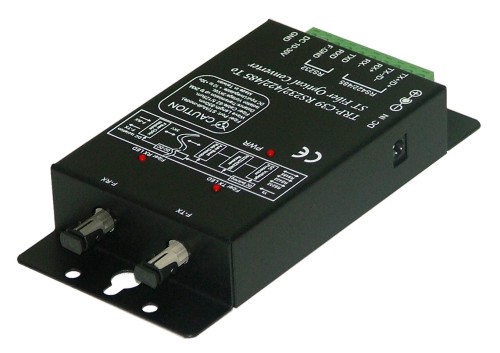

Рис. 24 -Трансивер Trycom TRP-C39 для многомодового кабеля
Трансивер TRP-C39 осуществляет двунаправленное преобразование сигналов RS-232/422/485 в световые импульсы для передачи по оптическому волокну. Особенности:
· Автоматическое определение скорости передачи данных (от 300 до 115200 бит/с)
· Гальваническая развязка с напряжением пробоя изоляции 3000V пост.тока
· Светодиодные индикаторы Питание/Передача/Прием (Power/TX/RX)
· Допустимая протяженность оптоволоконной линии до 2км
· Крепление на стену / на DIN-рейку
· Интерфейсы : RS-232/422/485 в многомодовое (Multi-mode) оптоволокно
· Длина волны: 850 нм
· Скорости передачи данных : от 300bps до 115.2kbps
· Поддержка ОС : Windows/Linux/Unix/MAC
Сетевая карта
Сетевые карты отвечают за передачу информации между ПК в сети. Каждая карта имеет свой индивидуальный Mac-адрес.
MAC-адрес сетевой карты - это уникальный идентификатор, предоставленный ей изготовителем. В сетях Ethernet он позволяет идентифицировать каждый узел сети и доставлять данные только этому узлу.
Основные характеристики:
· установленная микросхема контроллера (микрочип);
· разрядность – имеются 32- и 64-битные сетевые карты (определяется микрочипом);
· скорость передачи – от 10 до 1000 Мбит/с;
· разъем под тип подключаемого кабеля (коаксиальный, витая пара, волоконно-оптический кабель) – рис. 25.
Рис. 25 - Сетевые карты на коаксиал и витую пару
Концентратор (хаб) и коммутатор (свитч)
Концентратор (хаб) используется, если в сети участвует больше 2 компьютеров. К нему сходятся все сетевые кабели витой пары в топологии звезда. Сигнал хаба получают все ПК сети, а не только та сетевая карта, которой адресован пакет данных. В настоящее время концентраторы сняты с производства и встречаются редко. Внешне свитч или коммутатор (Switch) практически не отличается от Hub, но коммутатор (Switch) - более интеллектуальное устройство, где есть свой процессор, внутренняя шина и буферная память. Если концентратор просто передает пакеты от одного порта ко всем остальным, то Switch анализирует Mac адреса, откуда и куда отправлен пакет информации и соединяет только эти компьютеры, в то время как остальные каналы остаются свободными. Это позволяет намного увеличить производительность сети, так как уменьшает количество паразитного трафика и обеспечивает большую фактическую скорость передачи данных, особенно в сетях с большим количеством пользователей – рис. 26.
Рис. 26 - Свитч D-Link DES-1008D 8-port 10/100Mbps
Итак, концентратор обозначается значком
и его основная функция - это повторение сигналов, поступающих на один из его портов, на всех остальных портах (Ethernet).
Сетевой коммутатор, или свитч, обозначается значком
и в отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передает данные только непосредственно получателю. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались.
Давайте рассмотрим принцип работы коммутатора более детально. Коммутатор хранит в памяти таблицу, в которой указывается соответствие MAC-адреса узла порту коммутатора. При включении коммутатора эта таблица пуста, и он работает в режиме обучения. В этом режиме поступающие на какой-либо порт данные передаются на все остальные порты коммутатора. При этом коммутатор анализирует кадры и, определив MAC-адрес хоста-отправителя, заносит его в таблицу. Впоследствии, если на один из портов коммутатора поступит кадр, предназначенный для хоста, MAC-адрес которого уже есть в таблице, то этот кадр будет передан только через порт, указанный в таблице. Если MAC-адрес хоста-получателя еще не известен, то кадр будет продублирован на все интерфейсы. Со временем коммутатор строит полную таблицу для всех своих портов, и в результате трафик локализуется.
Маршрутизатор (роутер)
Маршрутизатор - сетевое устройство, которое на основании информации о топологии сети и определённых правил принимает решения о пересылке пакетов между различными сегментами сети. Обозначается значком
- рис. 27.
Рис. 27-Беспроводной маршрутизатор D-Link 300Мбит/с (DIR-615/E4B)
Принцип работы маршрутизатора таков: он использует адрес получателя, указанный в пакетах данных, и определяет по таблице маршрутизации путь, по которому следует передать данные. Маршрутизатор может выбрать один из нескольких маршрутов доставки пакета адресату.
Маршрут - последовательность прохождения пакетом информации узлов сети.
В отличии от коммутатора, маршрутизатор видит все связи подсетей друг с другом, поэтому он может выбрать наилучший маршрут и при наличии нескольких альтернативных маршрутов. Решение о выборе маршрута принимается каждым маршрутизатором, через который проходит сообщение. Если в таблице маршрутизации для адреса нет описанного маршрута, пакет отбрасывается.
Шлюзы
Шлюз (gateway) – ретрансляционная система, обеспечивающая взаимодействие информационных сетей.
Шлюз является наиболее сложной ретрансляционной системой, обеспечивающей взаимодействие сетей с различными наборами протоколов всех семи уровней. В свою очередь, наборы протоколов могут опираться на различные типы физических средств соединения.
В тех случаях, когда соединяются информационные сети, то в них часть уровней может иметь одни и те же протоколы. Тогда сети соединяются не при помощи шлюза, а на основе более простых ретрансляционных систем, именуемых маршрутизаторами и мостами.
Шлюзы оперируют на верхних уровнях модели OSI (сеансовом, представительском и прикладном) и представляют наиболее развитый метод подсоединения сетевых сегментов и компьютерных сетей. Необходимость в сетевых шлюзах возникает при объединении двух систем, имеющих различную архитектуру. Например, шлюз приходится использовать для соединения сети с протоколом TCP/IP и большой ЭВМ со стандартом SNA. Эти две архитектуры не имеют ничего общего, и потому требуется полностью переводить весь поток данных, проходящих между двумя системами.
В качестве шлюза обычно используется выделенный компьютер, на котором запущено программное обеспечение шлюза и производятся преобразования, позволяющие взаимодействовать нескольким системам в сети. Другой функцией шлюзов является преобразование протоколов. При получении сообщения IPX/SPX для клиента TCP/IP шлюз преобразует сообщения в протокол TCP/IP.
Шлюзы сложны в установке и настройке. Шлюзы работают медленнее, чем маршрутизаторы.
