Горизонтальная изометрическая проекция



Допускается применять горизонтальные изометрические проекции с наклоном оси y ' к горизонтальной линии под углами 45° и 60°, сохраняя угол между осями x ' и y ' равным 90°.

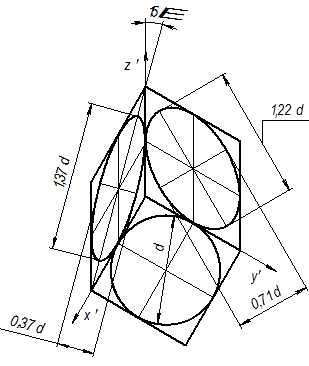

Рис. 3.12 Фронтальная изометрическая Рис. 3.13 Горизонтальная

проекция изометрическая проекция



Горизонтальную изометрическую проекцию выполняют без искажения по осям x ', y ', z ', т.е. p = q = r = 1.

Окружности, расположенные в плоскости, параллельной горизонтальной плоскости проекций, проецируют на аксонометрическую плоскость проекций без искажения, а окружности, расположенные в плоскостях, параллельных фронтальной и профильной плоскостям проекций, − в эллипсы (рис.3.13). Большая ось эллипса, расположенного в плоскости

x' 0' z' или в плоскости ей параллельной, равна 1,37d, а малая ось −0,37d.

Большая ось эллипса, расположенного в плоскости y'0'z' или в плоскости ей параллельной, равна 1,22d, а малая ось − 0,71d.
