Основная надпись. Текстовые документы



1. Все конструкторские документы сопровождают основной надписью и дополнительными графами к ней в соответствии со стандартом [5]. Основные надписи располагают в правом нижнем углу конструкторских документов. На листах формата А4 основные надписи располагают только вдоль короткой стороны листа.

2. Размеры основной надписи конструкторских документов приведены на рис. 3.1

Рис. 3.1 Основная надпись для чертежей и схем



Размеры основной надписи текстовых документов приведены на рис. 3.2(а, б). Все надписи на чертежах и схемах выполняют чертежным шрифтом по ГОСТ 2.304-81* [14].

а)

б)

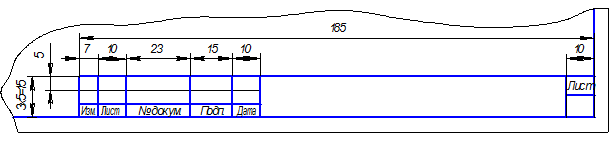

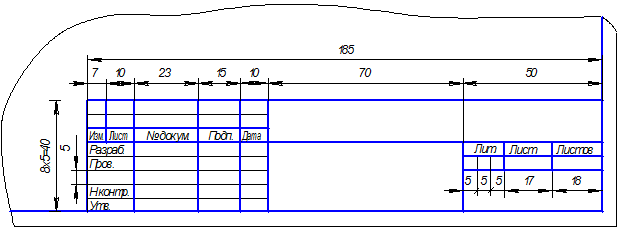

Рис. 3.2 Основная надпись для текстовых документов: а) первый лист; б) для последующих листов чертежей, схем и текстовых документов.



3. В ведомость спецификаций в соответствии со стандартами [6,7] записывают:

а) спецификацию изделия;

б) спецификации составных частей изделия;

в) спецификации комплектов.

4. Ведомость спецификации составляют по форме 1 и 1а (рис. 3.3). В спецификацию изделия вносят составные части, входящие в это изделие, а также конструкторские документы, относящиеся к изделию в целом и его составным частям.

В общем случае спецификация состоит из разделов, которые располагаются в следующей последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты.

В зависимости от состава изделия некоторые разделы в спецификации могут отсутствовать

Конструкторские документы на изделие в раздел «Документация» записывают в последовательности, в которой они перечислены в ГОСТ 2.102-68* [4].



Рис. 3.3 Форма и порядок заполнения спецификации



В разделах «Комплексы». «Сборочные единицы», «Детали» запись указанных изделий производят в порядке возрастания цифр, входящих в классификационную характеристику изделия.

Изделия, примененные по государственным, отраслевым стандартам, а также по стандартам предприятий, относят к «Стандартным изделиям».

В спецификацию вначале вписывают изделия по государственным стандартам, затем отраслевым и стандартам предприятий.

Обычно вначале записывают крепежные детали: болты, винты, гайки, шпильки и т.д. (в порядке алфавита)

В спецификациях на электротехнические изделия порядок записи прочих изделий может определен порядком их записи в перечне электрической схемы.

Данные об элементах электрической схемы должны быть записаны в перечень элементов. При этом связь перечня с условными графическими обозначениями элементов должна осуществляться через позиционные обозначения. Перечень элементов оформляют в виде таблицы по форме, показанной на рис. 3.4 и помещают на первом листе схемы или выполняют в виде самостоятельного документа. Если перечень элементов помещают на первом листе схемы, то его располагают над основной надписью на расстоянии не менее 12 мм. Продолжение перечня помещают слева от основной надписи, повторяя головку таблицы.

В графах перечня помещают следующие данные:

в графе «Поз. обозначение» − позиционное буквенно-цифровое обоз-

начение элемента, устройства или обозначение функциональной группы;

в графе «Наименование» − наименование элемента (устройства) в соответствии с документом, на основании которого этот элемент (устройство) применен;

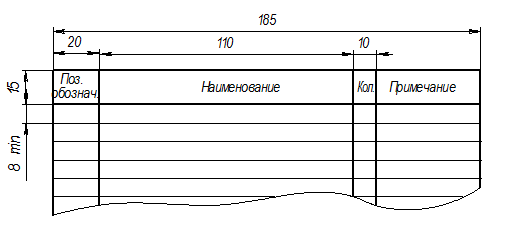

Рис.3.4 Форма таблицы перечня элементов



в графе «Примечание» − технические данные, не содержащиеся в обозначении типа элемента.

При разбивке поля схемы на зоны перечень элементов дополняют графой «Зона» (рис. 3.5), указывая на ней обозначение зоны, в которой расположен данный элемент (устройство).

Элементы в перечень записывают группами в алфавитном порядке буквенных позиционных обозначений. В пределах каждой группы, имеющей одинаковые буквенные позиционные обозначения, элементы располагают по возрастанию порядковых номеров.

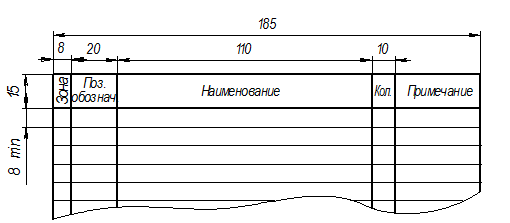

Рис. 3.5 Форма таблицы перечня элементов с графой «Зона»



Запись элементов, входящих в каждое устройство, начинают с наименования устройства, которое записывают в графе «Наименование» и подчеркивают.

Ниже наименования устройства должна быть оставлена одна свободная строка (рис.3.6).



Рис. 3.6 Спецификация схемы электрической принципиальной
