Коробка КамАЗ с делителем

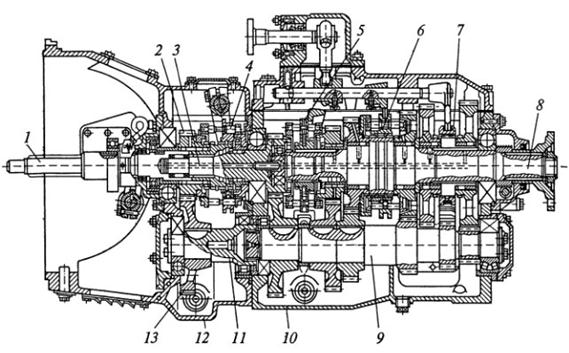

На рис. 2.5 представлена конструкция коробки передач грузовых автомобилей КамАЗ. Коробка пятивальная, десятиступенчатая, синхронизированная, с делителем и с неавтоматическим дистанционным управлением.

1 – ведущий вал; 2, 13 – шестерни; 3 – первичный вал; 4, 5, 6 – синхронизаторы; 7 – муфта; 8 – вторичный вал; 9, 11 – промежуточные валы; 10, 12 – картеры

Рисунок 2.5 – Коробка передач грузовых автомобилей КамАЗ



Коробка передач состоит из двух частей – основной пятиступенчатой коробки передач и делителя. Делитель выполнен в отдельном картере 12 с картером сцепления и прикреплен к картеру 10 коробки передач. В картере 10 основной коробки передач размещены первичный 3, вторичный 8 и промежуточный 9 валы. Косозубые шестерни коробки передач находятся в постоянном зацеплении. Включение IV и V, а также II и III передач производится соответственно синхронизаторами 5 и 6. Включение первой передачи и заднего хода осуществляется зубчатой муфтой 7.

Делитель имеет ведущий 1 и промежуточный 11 валы, две шестерни 2 и 13 постоянного зацепления и зубчатую муфту с синхронизатором 4 для включения прямой и повышающей передач с передаточными числами соответственно u_k = 1 и u_k = 0,815. Промежуточный вал 11 делителя соединен шлицами с промежуточным валом 9 коробки передач. Шестерня 2 установлена свободно на ведущем валу и вращается относительно вала.

При включении прямой передачи ведущий вал 1 делителя и первичный вал 3 коробки передач жестко соединяются напрямую с помощью зубчатой муфты. При этом крутящий момент, передаваемый от двигателя к коробке передач, не изменяется по величине. При включении повышающей передачи шестерня 2 фиксируется синхронизатором на ведущем валу 1 делителя. В этом случае крутящий момент двигателя передается с шестерни 2 на шестерню 13 промежуточного вала и далее на промежуточный вал 9 коробки передач. При этом уменьшается передаваемый крутящий момент и увеличивается скорость движения. Это обеспечивает работу автомобиля при небольших нагрузках и высокой скоростью движения, что способствует экономии топлива.

Размещение делителя в отдельном картере позволяет использовать основную коробку передач и без делителя на самосвалах и других автомобилях, где это целесообразно. При установке делителя отдельные детали основной коробки передач заменяются (первичный вал и др.).
