Бетонные панели 3х-слойной конструкции

Такие панели имеют наружный и внутренний слои из тяжелого или легкого конструктивного бетона, между которыми заключен утепляющий слой (рис.14,в) Минимальный класс по прочности на сжатие тяжелого бетона В 15, легкого - В10. Для утепляющего слоя применяют наиболее эффективные материалы плотностью не более 400 кг/м в виде блоков, плит или матов из стеклянной или минеральной ваты, пеностекла, полистирольного пенопласта. В экспериментальном строительстве для утепления панелей используют заливочные пенопласта полимеризующиеся во внутренней полости панели.

Железобетонные слои панели соединяют между собой сварными арматурными каркасами. Внутренний слой трехслойной панели принимают толщиной 80 мм, а наружной - 50 мм. Толщину слоя утеплителя определяют теплотехническим расчетом.

Трехслойные панели имеют существенные преимущества перед однослойными возможность в широком диапазоне менять прочность стены (за счет повышения класса бетона, армирования) и ее теплоизоляционные качества (за счет утеплителей различной эффективности). Это делает конструкцию стены из трехслойных бетонных панелей универсальной, т. е. равно пригодной в разных климатических условиях и для различных статических функций.

Двухслойные панели состоят из несущего слоя из плотного легкого или тяжелого бетона класса В10 В15 плотностью более 1000 кг/м² утепляющего слоя из теплоизоляционного легкого или ячеистого бетона или жестких теплоизоляционных плит. Толщина несущего слоя для стеновых панелей должна быть не менее 60 мм, и располагают его с внутренней стороны помещения.

Теплоизоляционный слой снаружи защищают слоем декоративного бетона или раствора марки 50, 70 толщиной 15-20 мм. (рис. 14,6)

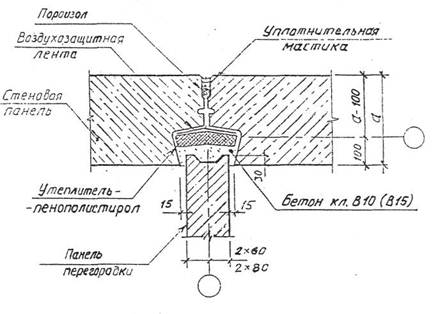

Рис. 15. Стыки панелей стен бескаркасных зданий а) вертикальный стык; б) горизонтальный стык.
