Колёсные пары



Колёсные пары воспринимают нагрузку вагона и направляют его по рельсовому пути. Наряду с постоянно действующей нагрузкой от веса вагона и пассажиров колесные пары испытывают динамические усилия – от стыков и неровностей пути и горизонтальные усилия при прохождении кривых участков пути.

Колесные пары являются неподрессоренной массой и одним из основных узлов ходовых частей и всего подвагонного оборудования.

Колесные пары моторной тележки состоят из оси, двух цельнокатаных колес и букс, передаточного механизма и редуктора.

Рис 18. Зубчатый венец

Выходной вал соединен с фланцем и через передаточный механизм посредством фланца с осью колесной пары.

Фланец насаживается на ось колесной пары. Кольцо, состоящее из двух половин, свободно установлено между осью и выходным валом.

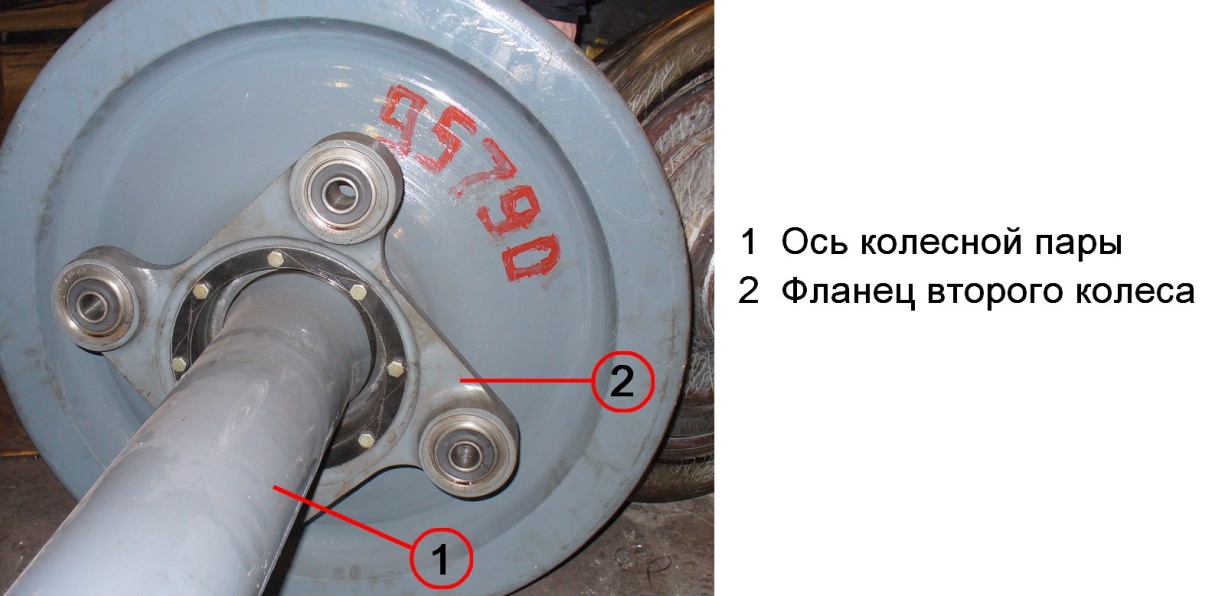

Рис 19. Второе колесо с фланцем
