Разработка рабочих чертежей лекал производных деталей из основного материала



Производными деталями из основного материала для модели пиджака, представленной на рис. 1.1, являются: подборт, верхний воротник, детали боковых и верхнего накладных карманов, пояс спинки, обтачки внутренних карманов.

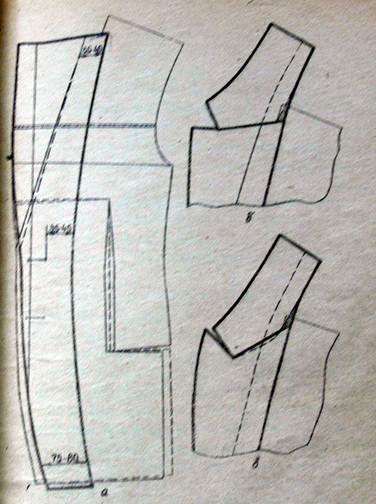

Рисунок 1.1. – Разработка шаблонов подборта и верхнего воротника



Рабочий чертеж подборта разрабатывают на основе шаблона полочки.

Отмечают линию внутреннего шва подборта (шва соединения подборта с подкладкой). Основными ориентирами для нанесения этой линии являются: линия сгиба лацкана, положение петель и ширина подборта внизу. Минимальное расстояние от линии сгиба до шва притачивания подборта к подкладке и от внутреннего конца петли до этого шва составляет 30-35 мм. Ширина подборта на уровне линии талии - 100±5 мм, ширина внизу – 75-80 мм. Форма нижнего участка внутреннего среза подборта зависит также от формы бортового среза. Для моделей с закругленными бортами нижний участок подборта оформляется кривой линией таким образом, чтобы подборт заходил на прямолинейный участок линии подгибки низа изделия не менее чем на 30 мм. В изделиях с двухбортной застежкой ширину подборта на уровне линии талии увеличивают примерно на половину расстояния между рядами пуговиц.

Целесообразно верхний срез подборта не доводить до плечевого шва (как это показано на рис.1.1.). В этом случае обеспечивается возможность сборки подкладки с изделием методом «халатика», т.е. притачивать подкладку к подбортам и верхнему воротнику в один прием.

По всем срезам шаблона подборта рассчитывают величины технологических припусков и затем разрабатывают и оформляют рабочий чертеж этой детали (рис.1.2).

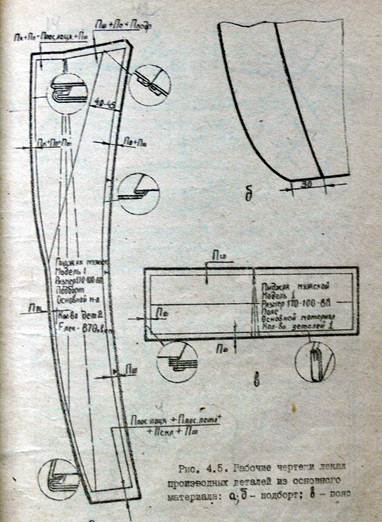

Рисунок 1.2. – Рабочие чертежи лекал производных деталей из основного материала



Рабочий чертеж верхнего воротника разрабатывают по шаблону нижнего воротника.

Прежде всего, уточняют линию раскепа и шов втачивания верхнего воротника в горловину. Для этого шаблон подборта и нижнего воротника совмещают с шаблоном полочки, как показано на рис. 1.1. Поскольку подборт не доходит до плечевого шва, на верхнем участке полочки между воротником и швом притачивания подкладки (продолжение шва притачивания подборта) образуется зазор (на рис. 1.1. этот зазор заштрихован). На величину этого зазора необходимо увеличить размеры верхнего воротника и переоформить линию втачивания его в горловину. Таким образом, получают шаблон верхнего воротника, на котором отмечают линию сгиба стойки.

Прежде чем разрабатывать рабочий чертеж верхнего воротника в шаблон, в шаблон вносят изменения с учетом формообразования этой детали.

На вспомогательном шаблоне верхнего воротника отмечают эту линию и разрезают по ней шаблон. В области отлета шаблон разрезают и удлиняют срез отлета на 5-7 мм, используя метод конического разведения. Такое конструктивное решение позволяет исключить ВТО верхнего воротника по отлету.

Конструкцию отрезной стойки получают по шаблону отлета воротника, как это показано на рис. 1.3.

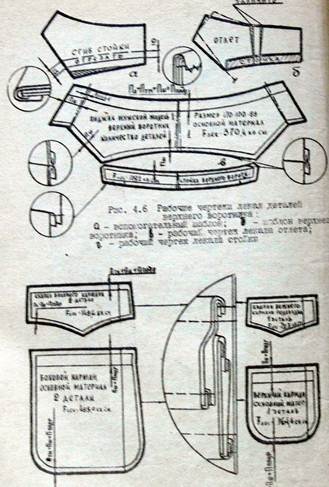

Рисунок 1.3. – Рабочие чертежи лекал производных деталей из основного материала

Конец стойки оформляют таким образом, чтобы в отогнутом виде он служил продолжением линии раскепа. После получения шаблонов деталей верхнего воротника проверяют сопряженность и накладываемость срезов, рассчитывают величины технологических припусков и разрабатывают рабочие чертежи этих деталей. В углах верхнего воротника предусматривают дополнительный припуск на слабину. Если в верхнем воротнике не проектируется отрезная стойка, то его рабочий чертеж разрабатывают по шаблону без внесения изменений с учетом формообразования.

Рабочие чертежи лекал деталей карманов разрабатывают на базе чертежа полочки. Основным ориентиром для определения параметров деталей кармана является линия входа в карман.

Длина декоративных деталей прорезных карманов определяется также длиной входа в карман. Форма этих деталей зависит от модели. Ширина клапана в готовом изделии принимается от 50 до 60 мм, ширина листочки от 20 до 25 мм. В карманах в рамку ширину последней определяют по модели в интервале от 5 до 15 мм в готовом изделии. Ширина обтачки зависит от ширины рамки и может быть от 30 до 40 мм. Длина обтачки превышает длину входа в карман на 30 мм (по 15 мм с каждой стороны).

В прорезных карманах с листочкой и в рамку подзоры проектируют из основного материала. Длина подзора больше входа в кармане на 30 мм, ширина до 70 мм. В прорезных карманах с клапаном подзор выполняют из подкладочного материала шириной 65 мм.

Размеры и форма накладных карманов зависят от модели. Как правило, величину входа в накладные карманы проектируют больше, чем в прорезные. Если изделие проектируется с поясом или хлястиком, то размеры их полностью зависят от модели.
