Объектный строй генплан. Исходные данные и порядок разработки.
Объектный стройгенплан разрабатывается на все отдельные здания и сооружения, входящие в общеплощадочный стройгенплан. Для сложных объектов объектный СГП может разрабатываться на различные этапы объектный СГП (подготовительный и основной), а также на различные виды работ (земляные, отделочные, кровельные и др)
Исходные данные для разработки объектный СГП:
1. Общеплощадочный СГП
2. Календарный план и технологические карты из ППР на данный объект
3. Уточненные расчеты
4. Рабочие чертежи здания
Объектный СГП составляется подрядчиком (строит.Организацией) он также состоит из 2ух частей:

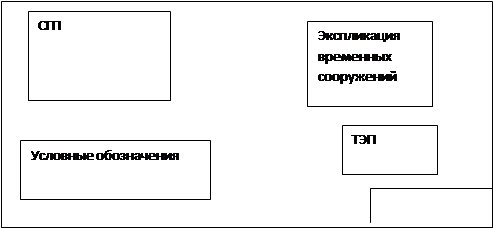

1. Графическая часть:
 |
СГП может быть небольшим, ничего страшного так и оставить.
Графическая часть объектного СГП содержит те же элементы что и общеплощадочный. Выполняется графическая часть в масштабе 1:200; 1:500
2. Расчетно - Пояснительная записка содержит уточненные расчеты потребности в ресурсах, временных зданиях и сооружениях, привязку машин и механизмов.
Порядок проектирования объектного СГП:
1. Выполняется уточнение исходных данных, объемы ресурсов необходимых в дальнейших расчетах берутся из соответствующих разделов ППР, где они пересчитаны по физическим объемам рабочих чертежей и сметам. Число рабочих принимается по календарному плану, а объем материалов для определения площади складов, принимается по графику поступления материалов.
2. Рассчитывается потребность во временных зданиях сооружениях и складах.
3. Рассчитывается потребность в электроэнергии, газе и др.
4. Привязываются монтажные машины и механизмы, с обозначением пути движения зоны работы механизмов.
5. Производится раскладка строительной конструкции на приобъектных складах.
6. Привязываются временные коммуникации.
7. Проверяют соответствие СГП нормам техники безопасности.
8. Определяют ТЭП
При проектировании СГП для этапа подготовительных работ:
1. Уточняют расположение внеплощадочных и внутриплощадочных дорог, сетей, места складирования растительного грунта.
2. Размещение установок для инженерной подготовки территории строительства.
3. Располагают временные здания и сооружения, ограждения и другие устройства.
Объектный СГП на период нулевого цикла кроме элементов для возведения надземной части также содержит:
- Места складирования грунта, предназначенного для обратной засыпки под полы и пазухи
- Ограждения и места сходов в котлован
- Обноска, существующие и перекладываемые коммуникации
- Землевозные временные дороги
В объектном СГП на периоды кровельных и отделочных работ особое внимание уделяется к:
1. Размещению штукатурных и малярных станций
2. Установке подъемников
3. Установке агрегатов для подогрева и подачи мастик
4. Выделению мест для хранения огнеопасных материалов
