Сварные соединения.

Сварным соединением называется участок конструкции или изделия, отдельные части которого соединены с помощью сварки.

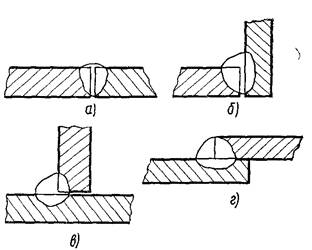

Рис. 14. Виды сварных соединений:

а - стыковое, б – угловое, в – тавровое,

г – нахлесточное.





Стыковое сварное соединение (встык) (рис.14 а). Наиболее распространено, по сравнению с нахлесточными более экономично, имеет повышенную прочность и легко контролируется, но требует точной сборки, а в некоторых случаях предварительной подготовки (разделки кромок).

Нахлесточные сварные соединения (рис.14 г). По сравнению со стыковыми легко собираются, не требуют предварительной механической обработки, но не экономичны, менее прочны и трудно контролируются.

Тавровые сварные соединения (рис.14 в).

Угловые сварные соединения. Применяются при неответственных конструкциях и обычно не рассчитываются (рис.14 б)
