Обозначение шпоночных соединений

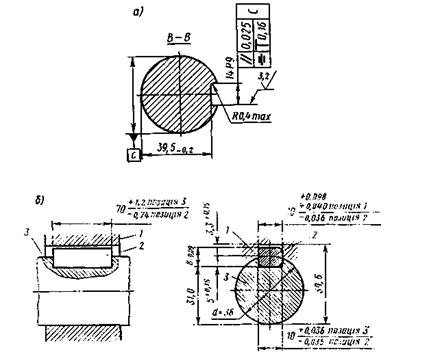

На рис. 6, а) показанный пример обозначения шпоночного паза на чертеже вала, на рис. 6, б - пример обозначения шпоночного свободного соединения призматической шпонкой.

Рис. 6. Примеры обозначения шпоночных деталей и соединений



Условное обозначение шпонок призматических регламентирует ГОСТ 23360-78, например:

1) Шпонка призматическая исполнения 1, размеры (мм) b х h = 18 х 11, длина 1 = 100 мм:

Шпонка 18 х 11х 100 ГОСТ 23360-78; то же самое 2 (3) исполнение:

Шпонка 2 (3) – 18 х 11 х 100 ГОСТ 23360-78.

Условное обозначение сегментных шпонок: Сегментная шпонка 1 исполнение, сечением (мм) b х h = 4 x 6,5: Шпонка 4 х 6,5 ГОСТ 24071-80;

то же самое 2 исполнение, сечением: b х h₁= 4 x 5,2 (h₁= 0,8*h):

Шпонка 2 – 4 х 5,2 ГОСТ 24071-80. Условное обозначение клиновых шпонок выполняют по ГОСТ 24068-80 клиновая шпонка 1 исполнение ( с головкой) и размерами b = 18 мм, h = 11 мм, 1 = 100 мм:

Шпонка 18 x 11 x 100 ГОСТ 24068-80; то же самое 2 исполнение:

Шпонка 2-18 х 11 х 100 ГОСТ 24068-80.
