Электромеханические измерительные приборы

Структурную схему аналогового электромеханического прибора в общем виде можно представить как:

Измерительная цепь – обеспечивает преобразование электрической величины Х в промежуточную электрическую величину Y, функционально связанную с величиной Х и пригодную для непосредственной обработки измерительным механизмом.

Измерительный механизм – основная часть прибора, предназначенная для преобразования электромагнитной энергии в механическую, необходимую для создания угла поворота a.

Отсчетное устройство – состоит из указателя, связанного с измерительным механизмом и шкалы.

По типу измерительного механизма приборы делятся на:

магнитоэлектрический механизм;

магнитоэлектрический механизм логометрического типа;

электромагнитный механизм;

электромагнитный механизм логометрического типа;

электромагнитный поляризованный механизм;

электродинамический механизм;

электродинамический механизм логометрического типа;

ферродинамический механизм;

ферродинамический механизм логометрического типа;

электростатический механизм:

измерительный механизм индукционного типа.

Общие технические требования ко всем электроизмерительным приборам нормируются ГОСТ 22261-82.

Условные обозначения определены в ГОСТ 23217-78.

Магнитоэлектрические измерительные приборы

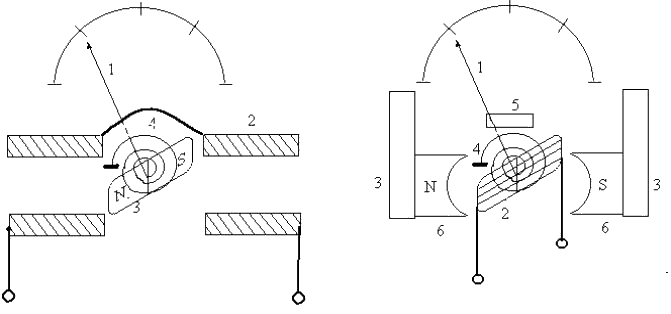

Общее устройство прибора электромагнитного типа показано на рисунке:

На рисунке а показана схема магнитоэлектрического механизма с подвижным магнитом, а на рисунке б- с неподвижным магнитом.

На рисунке приняты следующие обозначения:

стрелка; 2- катушка; 3- постоянный магнит; 4- пружина; 5- магнитный шунт; 6- полюсные наконечники.

Данный механизм, примененный непосредственно, может измерять только постоянные токи.

Достоинства магнитоэлектрических приборов: большой вращающий момент при малых токах, высокие классы точности, малое самопотребление. Недостатки магнитоэлектрических приборов: сложность конструкции, высокая стоимость, невысокая перегрузочная способность.

Элекродинамические измерительные приборы

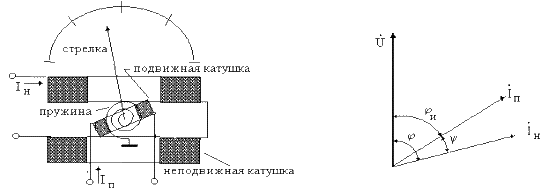

Устройство электродинамического механизма и векторная диаграмма, поясняющая его работу, приведены на рисунке:

Электродинамический измерительный механизм работает по принципу взаимодействия магнитных потоков двух катушек. Электродинамический механизм состоит из двух катушек. Одна из них подвижная, а другая укреплена неподвижно. Токи, протекающие по этим катушкам и магнитные потоки ими образуемые при своем взаимодействии создают вращающий момент.

Приборы электродинамической системы имеют малую чувствительность и большое самопотребление. Применяются в основном при токах 0.1…10А и напряжениях до 300 В.

Ферродинамические приборы

Ферродинамическими называются приборы, у которых неподвижная катушка электродинамического механизма намотана на магнитопроводе. Это защищает от внешних электромагнитных полей и создает больший вращающий момент, т. е. повышается чувствительность.

Электромагнитные измерительные приборы

Устройство измерительного механизма электромагнитного типа показано на рисунке:

В электромагнитных измерительных механизмах для создания вращающего момента используется действие магнитного поля катушки с током на подвижный ферромагнитный (чаще пермоллоевый) лепесток. Достоинства электромагнитных механизмов: пригодность для работы в цепях постоянного и переменного тока; большая перегрузочная способность; возможность непосредственного измерения больших токов и напряжений; простота конструкции. Недостатки электромагнитных механизмов: неравномерная шкала; невысокая чувствительность; большое самопотребление мощности; подверженность влиянию изменения частоты; подверженность влиянию внешних магнитных полей и температуры.

Электростатические измерительные приборы

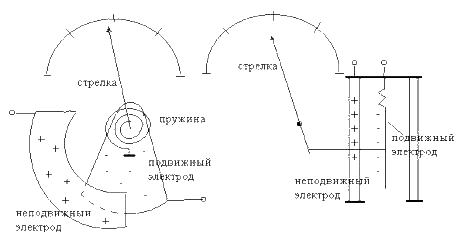

Схемы механизмов различных конструкций показаны на рисунке. На рисунке а приведена схема с изменяющейся площадью электродов, а на рисунке б- с изменяющимся расстоянием между электродами.

Принцип действия электростатического измерительного механизма основан на взаимодействии сил, возникающих между двумя разнозаряженными пластинами. Достоинства электростатических приборов: высокое входное сопротивление, малую входную емкость, малую мощность самопотребления, широкий частотный диапазон, могут использоваться в цепях переменного и постоянного тока, показания не зависят от формы кривой измеряемого сигнала. Недостатки электростатических приборов: приборы имеют малую чувствительность и невысокую точность.

Индукционные измерительные приборы

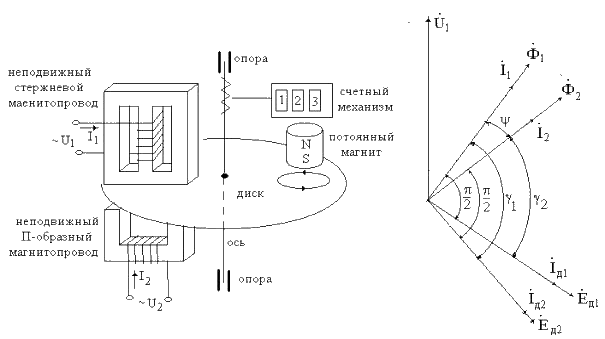

На основе индукционного измерительного механизма выполняются, как правило, счетчики электрической энергии. Устройство и векторная диаграмма прибора индукционной системы показаны на рисунке:

Механизм состоит из двух индукторов выполненных в виде стержневого и П-образного индукторов, между которыми находится подвижный неферромагнитный (алюминиевый) диск. На индукторах намотаны обмотки, по которым протекают соответственно токи I1 и I2, возбуждающие магнитные потоки Ф1 и Ф2. С осью диска связан счетный механизм, который считает число оборотов диска. Для предотвращения холостого вращения диска (для предотвращения самохода) в непосредственной близости от него укреплен постоянный магнит (тормозной магнит).

Если катушку 1 включить параллельно источнику энергии, а катушку 2 последовательно потребителю, тогда получим однофазный счетчик электрической энергии. Совокупность двух или трех однофазных измерительных механизмов образуют трехфазный счетчик. Достоинства приборов индукционной системы: большой вращающий момент, малое влиянию внешних магнитных полей, большую перегрузочную способность. Недостатки приборов индукционной системы: невысокая точность, большое самопотребление, зависимость показаний от частоты и температуры.

В последние годы электромеханические измерительные приборы почти повсеместно вытесняются цифровыми.
