Параллельная RLC цепь

Собрать схему Рис 3.5. для исследования резонанса напряжений (параллельный резонансный контур). Элементы R₁, C₁, L₁ включены параллельно. Резистор R₁=1 кОм препятствует шунтирование резонансного контура источником сигнала с низким выходным сопротивлением. Ток от источника контролируется амперметром М₂. Напряжение на параллельном контуре измеряется вольтметром М₁.

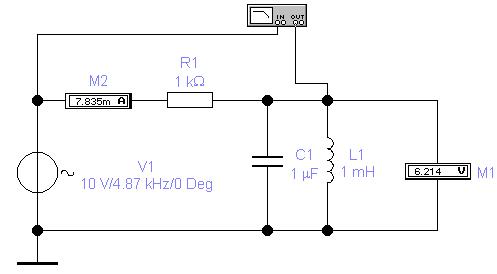

Рис 3.5. Схема включения параллельной RLC цепи

Для контроля амплитудно-частотных характеристик (АЧХ) используется Bode Plotter. Вид прибора и АЧХ цепи показаны на рис 3.6.

Рис 3.6. Bode Plotter с АЧХ цепи.

Перемещая репер прибора в максимум АЧХ, определим резонансную частоту цепи , что соответствует предыдущим измерениям (рис3.2)

Рис 3.7. АЧХ и ФЧХ параллельной RLC цепи.

Промоделируем АЧХ и ФЧХ цепи в режиме Analysis/AC Frequency( рис. 3.7)

Напряжение на параллельном контуре в резонансе максимальное и составляет U₀=6.212 В.

Провести самостоятельное исследование параллельной RLC цепи в соответствии с заданием R₁=1Ом. С₁ и L₁ выбираются произвольно.
