Формирования шинного интерфейса для внешних устройств. Схема. Порядок работы.

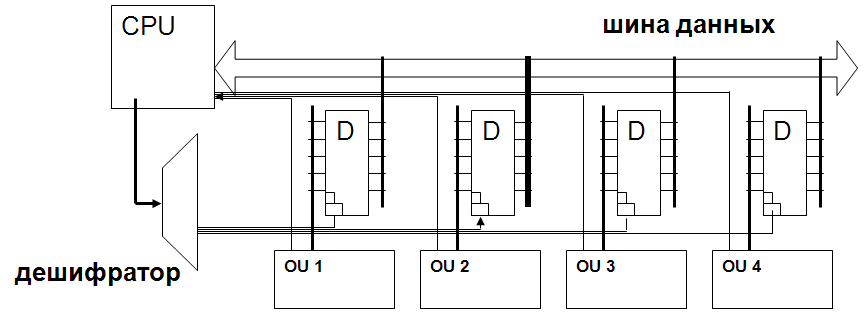

Схема формирования шинного интерфейса для внешних устройств.

Любое внешнее устройство, предназначенное для установки в разъёмы расширений шины должно содержать, как минимум, 2 регистра: регистр данных (буфер данных) и регистр признаков (сигналов запроса-готовности), который связан с линией передачи сигналов.

Внешние устройства работают обычно существенно медленнее центрального процессора, т.е. асинхронно по отношению к нему, поэтому имеют в своем составе собственный генератор синхронизации.

Готовность к приёму/передачи данных должна подтверждаться соответствующими сигналами готовности. ЦП или вспомогательные схемы контроллера шины производят циклический опрос регистров состояния внешних устройств и, при приеме сигнала готовности, обеспечивают подключение к шине через дешифратор номера этого устройства.
