Упругие муфты

Предназначены главным образом для смягчения (амортизации) ударов, толчков и вибрации. Кроме того, допускают некоторую компенсацию смещений валов.

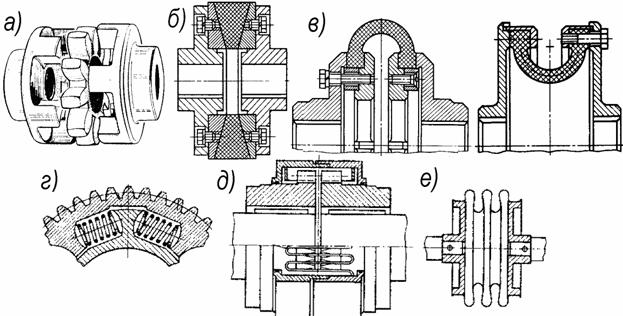

Главная особенность таких муфт – наличие металлического или неметаллического упругого элемента. Используются различные упругие элементы а – звёздочки, б –шайбы, в – упругие оболочки, г – винтовые пружины, д – змеевидные пружины, е – сильфоны и т.п. Способность упругих муфт противостоять ударам и вибрации значительно повышает долговечность машин.

В этих муфтах момент передаётся через пальцы и насаженные на них упругие элементы в форме колец или гофрированных втулок. Такие муфты легки в изготовлении, просты в конструкции, удобны в эксплуатации и поэтому получили широкое применение, особенно для передачи вращения от электродвигателя.

Радиальные и угловые смещения существенно снижают срок службы упругих элементов и повышают нагрузки на валы и опоры.

Элементы муфт, подвергаемые проверочному расчету 1.Жесткие муфты Наиболее распространенная из жестких муфт, разъемных в плоскости, перпендикулярной оси вала- фланцевая муфта. Расчет фланцевой муфты заключается в проверочном расчете на прочность ее болтов и соединения полумуфт с валами- шпоночного, шлицевого или с натягом. τ_кр=T/W_p≤ [τ_кр] 2.Упругие муфты Из муфт с металлическими упругими элементами наиболее распространена муфта со змеевидной пружиной. Расчет на прочность муфты со змеевидной пружиной заключается в проверчном расчете ее пружины на изгиб. σ_и=Mизг/W_x≤ [σ_и] 3.Синхронные муфты К синхронным муфтам относится кулачковые и зубчатые муфты. Расчет кулачковых муфт заключается в проверочном расчете на износостойкость и прочность кулачков в предположении их равномерной нагрузки. p≤[p] , σ_и≤[ σ_и] 4.Фрикционные муфты Расчет фрикционной многодисковой муфты состоит из проверочного расчета рабочих поверхностей дисков на износостойкость по возникающему на них давлению. 5.Обгонные муфты Расчет обгонной роликовой муфты заключается в проверочном расчете роликов и рабочих поверхностей полумуфт на контактную прочность. σ_H ≤ [σ_H]
