Решение
Определим номинальный ток двигателя:
По найденному значению тока из табл. Приложения 2 выбираем сечение питающего провода для двигателя. При номинальном токе 3,35 А подойдут провода сечением 2,5 кв. мм трехжильные медные с резиновой или полихлорвиниловой изоляцией или трехжильные алюминиевые провода с резиновой или полихлорвиниловой изоляцией.
Определим величину пускового тока из известного по условию задачи соотношения Iпуск/Iном = 6,5:
Определим номинальный ток плавкой вставки:
Если принять, что двигатель работает с тяжелыми условиями пуска (большая длительность разгона, частые пуски):
Из ряда стандартных плавких вставок на номинальные токи 6, 10, 15, 20, 25, 30, 50, 60, 80, 100, 120, 150 А выбираем вставку на номинальный ток 15 А.
Определим частоту вращения магнитного поля двигателя:
В обозначении двигателя (4А80А2У3) после буквы "А" указано количество полюсов, количество пар полюсов вдвое меньше, т.е. в данном случае Р = 1.
| ПСТ.КР140448ЭЛ41-09с20.000ПЗ |
| Изм |
| Документ |
| Лист |
| Подпись |
| Дата |
| Лист |
Определим частоту вращения ротора двигателя:
Определим вращающий момент при номинальном режиме работы:
Из заданной по условию задачи перегрузочной способности двигателя (Ммакс/Мно = 2,0) определим максимальный вращающий момент:
Определим величину скольжения, при которой момент наибольший:
Из двух полученных значений по условию устойчивой работы двигателя
выбираем
.
Определим пусковой момент двигателя (при S = 1):
Определим момент при S = 0,2:
Момент при S = 0,4:
| ПСТ.КР140448ЭЛ41-09с20.000ПЗ |
| Изм |
| Документ |
| Лист |
| Подпись |
| Дата |
| Лист |
Момент при S = 0,6:

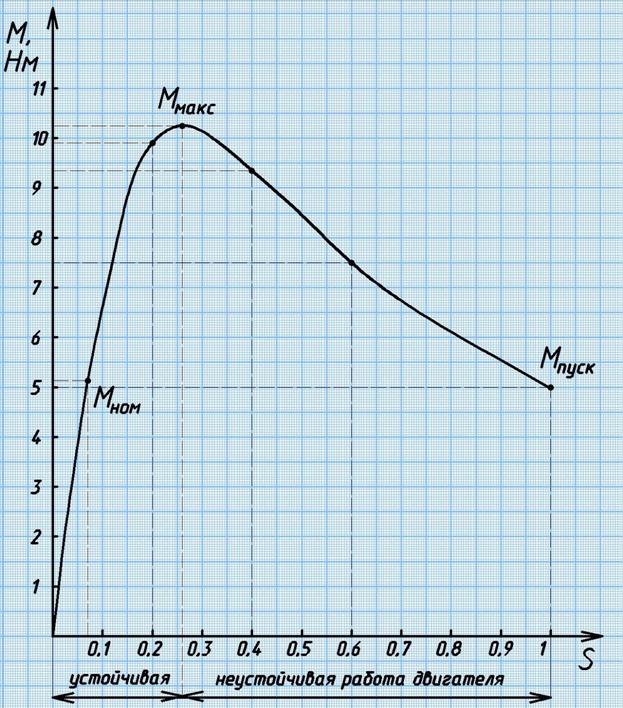

Построим график зависимости вращающего момента от скольжения:
Трёхфазный двигатель — электродвигатель, который конструктивно предназначен для питания от трехфазной сети переменного тока.
Представляет собой машину переменного тока, состоящую из статора с тремя обмотками, магнитные поля которых сдвинуты в пространстве на 120° и при подаче трехфазного напряжения образуют вращающееся магнитное поле в магнитной цепи машины, и из ротора — различной конструкции — вращающегося строго со скоростью поля статора (Синхронный двигатель) или несколько медленнее его.
| ПСТ.КР140448ЭЛ41-09с20.000ПЗ |
| Изм |
| Документ |
| Лист |
| Подпись |
| Дата |
| Лист |
Наибольшее распространение в технике и промышленности получил асинхронный трёхфазный электродвигатель с короткозамкнутой обмоткой ротора, также называемой «беличье колесо». Под выражением «трехфазный двигатель» обычно подразумевается именно этот тип двигателя, и именно он описывается далее в статье.
