Іргетастар мен негіздіктерді орнату
Қорытынды бөлімде іргетастар мен негіздіктерді орнатудың жалпы мағлұматтары келтірілген.
Қазаңшұңқырды орнату бойынша жер қазатын машиналардың түрін және жұмыстың өндіру тәсілін көрсету қажет. Бұл ретте негіздік топырағының табиғи күйде сақтауға бағытталған шараларды көрсету керек [4, 199 б.].
Қазаңшұңқыр қабырғасының тұрақтылығын қамтамасыз ету шараларына ерекше көңіл аудару керек. Қазаңшұңқырда табиғи еңістерді орнатқанда [7, 164 б.] бойынша еңістің тіктігін, қазаңшұңқыр түбінің, үстінің өлшемдерін және қажетті белгілерді (ғимарат өсіне байламмен) белгілеу қажет. Терең қазаңшұңқырдың қабырғасын арнайы қоршаулармен бекіту керек. Қазаңшұңқырдың құрылымы (жоспар мен кескін) сызбада келтіріледі.
Топырақ суларының деңгейі қазаңшұңқыр түбінен 0,5 м кіші тереңдікте орналасқан жағдайда құрылыстық су төмендету қолданылады. Топырақ жағдайларына байланысты су төмендетудің тәсілін таңдап алу қажет және сызбада есепсіз сұлбасын көрсету керек.
Жұмыстың өндіру тәсілін таңдаған кезде іргетас түрін (таспалы, бағаналы, құрама, тұтасқұймалы т.б.), ғимараттың құрылымдық ерекшеліктерін (жертөленің болуы және т.б.) құрылыс алаңшасының инженерлік – геологиялық және гидрогеологиялық жағдайларын ескеру қажет. Оқу құралымен танысқан соң, жұмысты өндірудің қабылданған технологиясына қысқаша сипаттама беру керек.
Егер де негізгісі ретінде соғылмалы қададан іргетас қарастырылса, онда қадалы құралдардың алынатын түрін қосымша көрсету керек.
Жертөле бар болған жағдайда және жер асты суларының жоғары деңгейінде суоқшаулау өңделеді. Суоқшаулау құрылымдарын, және т.б. мәліметтері бойынша алған дұрыс. Жертөле еденінің құралымдары жер асты сулардың (болған жағдайда) қысымына төтеп беруге тиісті. Курстық жобада су қысымына құралымдарды есептеу қажет емес.
Жертөлені дымнан қорғағанда екі – төрт қабатпен жағылатын боямалы суоқшаулау қолданылады.
Суоқшаулау құрылымдары жобаның графикалық бөлігінде келтірілетін қималарда көрсетіледі.
Қосымша 1
Курстық жоба есебінің шығарылу жолдары
Есеп 1.Құрылыс аумағының инженерлік-геологиялық шарттарын бағалау.
Құрылыс аумағының инженерлік-геологиялық шарттарын бағалау №1.(1.1-сурет),топырақтың мәндері 1-кестеде көрсетілген.
Кесте 1
Топырақтың зертханалық зерттеудің мәліметі
| № | Wр | rs кН/м3 | rкН/м3 | W0 | Кф см/с | mv МПа-1 | E0 МПа | С кПа | φ град |
| 2,68 | 1,85 | 0,15 | 7*10-9 | 0,0493 | 15,0 | 4,0 | |||
| 0,13 | 2,72 | 1,60 | 0,16 | 2*10-9 | 0,0435 | 17,0 | 9,0 | ||
| 2,62 | 2,00 | 0,22 | 8*10-9 | 0,0231 | 32,0 | 3,0 | |||
| 0,22 | 2,78 | 2,00 | 0,28 | 2*10-9 | 0,0207 | 30,0 | 20,0 |
Шешуі. Топырақтың түрін анықтаймыз, әрбір қабаттың жағдайы мен құрамын бағалаймыз, артынан жалпы бағалаймыз (№1 үлгі).
1. Бірінші қабат СКВ.№1.Үлгіні сұрыптаудың тереңдігі 1,5 м. Лабораториялық зерттеудің мәні бойынша Wp =0; Wт =0, онда топырақ құмды.
Құмды топырақтың түрін гранулометрлік құрамына қарап анықтаймыз; бөлшектердің массасы үлкенірек 0,1 мм, кемірек 75%-ға, ГОСТ 25100-95-те «Топырақтар. Классификация» тозаңды құмға сәйкес.
Құрғақ топырақтың тығыздығы.
=
Кеуектілік коэффициенті
е =
=
=0,66 орташа тығыздықтағы құмды топыраққа сәйкес келеді.
Ылғалдылық дәрежесі
Sr =
, ылғалды құмға сәйкес келеді.
Біржолата орналастырамыз:топырақ-тозаңды құм,орташа тығыздықты,ылғалды және табиғи негізде қызмет етуі мүмкін.
2. Топырақтың екінші қабаты (№2 үлгі),СКВ№1,үлгіні сұрыптаудың тереңдігі 4м. Илемділік санын анықтаймыз.
Jp = WL - Wp = 0,18– 0,13=0,05;
ГОСТ 25100-95 топырақты супесь тәрізді классификациялаймыз.
Кеуектілік коэффициенті.
е =
Консистенция көрсеткіші
JL =
Осыған сәйкес топырақ жұмсақ пластикалық күйде.
Біржолата орналастырамыз:топырақ-супесь жұмсақ пластикалық күйде.Топырақтың бұл қабаты тығыздалмаған (е=0,97),сондықтан табиғи негіз болып қызмет ете алмайды.
3.Топырақтың үшінші қабаты (№3 үлгі),СКВ №1,үлгіні сұрыптаудың тереңдігі 6,0 м. Илемділік саны Jp=0 болғанда,онда топырақ сусымалы.
Гранулометрлік құрамынан анықтаймыз,топырақ-майда құм,бөлімі >0,1мм,75%-дан жоғары болады.
Кеуектілік коэффициенті
е =
тығыз құмға сәйкес келеді.
Ылғалдылық деңгейі
Sr =
суға қаныққан күйге сәйкес келеді.
Біржолата орналастырамыз: топырақ-майда құм,тығыз,суға қаныққан және табиғи негіз болып қызмет ете алады.
№1 құрылыс аумағын жалпы бағалау: геологиялық қимасына сәйкес, аумақ сипатталады қауіп-қатерсіз бедермен (рельеф) абсолюттік белгісі 130,5-130,8-бен. 1,3 қабаттар табиғи негіз болып қызмет атқара алады, 2-шісі тығыздағаннан кейін.
Есеп 2. Іргетастарды салудың тереңдігін таңдау
Караганда орналысқан өндірістік ғимараттың сыртқы қабырғасының іргетастардың табанының тереңдігін анықтау: ұстамдық қабатының негізі-тозаңды құм,топырақ сулары dw=2,5м тереңдікте қаттыру кезінде табанынан жоғарына дейін, сыртқы қабырғаның қалыңдығынан 1м-ге іргетастың шығуы, сыртқы іргетасқа тұтасатын бөлменің ауасының температурасы 15°С.
Шешуі. Картадағы нормалық тереңдік қатырудың /1.4/ Караганда үшін, коэффициенті 1,2
d f n = 1,2∙185 = 2,22 м.
Онда қатырудың есептік тереңдігі тең.
df =Kh * d f n =0,6*2,22=1,3 м,
мұнда Kh=0,6 коэффициенті,ғимараттың жылулық режимін есепке алатын,1/8/ кестеден алынады.
dw < (df + 2) болғанда, 2,5(1,3+2)=3,3 м болса, заңды құмда негіздегенде (салғанда) 2/8/ кестеден қарайды, іргетасты салу тереңдігі болу керек «кем емес dw» осыған байланысты, ЖСД-қатыру фронтына жақын орналасса,тозаңды құм қатыру пучениеге ұшырауы мүмкін.Сондықтан іргетасты салу тереңдігін dесептік тереңдік топырақтың қатуы болу керек.Біржолата белгілейміз d = df = 1,3м.
Есеп 3. Іргетастың табанының өлшемін біруақытта топырақтың негізінің есептік кедергілігімен анықтау
Монолитті ленталы іргетастың табаның енін анықтау керек және топырақтың R негізінің есептік кедергісін,егер берілсе: : d =1,3 м, dв = 0 (жер төле жоқ), ғимарат қатты конструкциялық схемамен,оның ұзындығының биіктікке қатынасы L/H = 4, Nо ΙΙ= 400 кН/м, топырақты негіздегенде, мынадай сипаттамаға ие φΙΙ = 300 , СΙΙ = 4 кПа, γΙΙ = γ
= 18,5 кН/м3 , γm = 20 кН/м3
Шешуі. Бірінші жақындауын R ≈ R0–ді қабылдаймыз, 1 кестеден,тапсырма 3/8/ R0 = 150 кПа, СНиП 2.02.01-83.
Онда ленталы іргетастың табанының ені:
в = в1= NоΙΙ/ (R –γm* d) = 1220 /( 150 – 20· 1,3) = 3,2м
в = в1 = 3,2 м; dв = 0.
R=
=
кПа
онда
-жұмыс шартының коэффициенті, 3(8) кестеден алынатын СНиП 2.02.01-83
К - коэффициент, К=1 тең деп алынатын,топырақтың беріктік сипаттамасы (φ және с) тәжірибелі жолмен анықталған;
,
және
-коэффициент, 4(6) кестеден алынатын φΙΙ= 300 –қабайланысты, СНиП 2.02.01-83.
Кz-коэффициент, Кz=1 тең деп алынатын в< 10м-ге тең болғандағы, егер в˃ 10м, Кz= z0 /в+0,2, мұнда z0 =8 м.
в - іргетастың табанының ені, м;
-топырақ меншікті салмағы, кН/м3
-топырақтың меншікті салмағы,іргетастың табанынан жоғары жатқан, кН/м3
d1= d - жер төлесі жоқ ғимараттар, м.
СΙΙ – іргетастың табаның астындағы жатқан топырақтың меншікті ілінусуін есептік мәні.
Іргетастың табанындағы орташа қысымды анықтаймыз.
РΙΙ= [NoΙΙ/(в . l ) ] + γср ΙΙ. d= [400 / 3,2.1,0] + 20 .1,3= 151 кПа
Осыдан РΙΙ=151кПа<<R=292,9 кПа, онда негіз жүктелмеген. Қабылдаймыз
в = в2 =1,8 м. Онда
R= =
кПа
РΙΙ= [NoΙΙ/ (в . l ) ] + γср ΙΙ. d = (400 / 1,8.1,0) + 20 .1,3 = 246,2 кПа
Шарт РΙΙ≈ R орындалады, айырмашылық 5 % аспайды. Біржолата ленталы іргетастың табанының еңін қабылдаймыз: в =1,8 м.
Есеп 4. Қадалы іргетасты есептеу
Шешуі: Тұрғын үй ғимаратының сыртқы көтеруші қабырғасының астындағы іргетасты есептейміз. Жобалық белгі– 0,6 м. Жертөле еденінің белгісі – 2,30 м. NoΙΙ = 232 кН. Ғимарат ұзындығының L = 35 м оның биіктігіне Н=24м қатынасы L/H=1,46 құрайды. Темірбетонды қағылатын қадалы іргетастарды жобалаймыз.
Ростверктың салыну тереңдігін анықтау үшін оның қалыңдығын 50 см деп тағайындаймыз, ал жертөлесі бар ғимараттар үшін қадалы іргетастың роствергының салыну тереңдігін 1,7м тең деп қабылдаймыз. Темірбетон қадаларды тағайындаймыз; қада ұзындығын топырақ жағдайына байланысты 6м, ал өткір ұшының ұзындығын 0,25м тең деп аламыз.
Қаданың көтеру қабілетін анықтаймыз Fd
Fd = γc (γcr
R А+ u∑ γcf fi
hi);
мұндағы R – қаданың төменгі ұшының астындағы топырақтың есептік қарсыласуы; (қара. СНиП 2.02.01-83)
A – қаданың көлденең қимасының ауданы;
u – қаданың сыртқы периметрі; u=0,3· 4=1,2 м;
fi - i-қабатының қарсыласуы;
f1 = 3,5 кПа;
f2 = 43 кПа;
f3 = 49 кПа.
γc , γcr и γcf – топырақтың жұмыс жасау жағдайының коэффициенті;
γc = γcr = γcf = 1(кесте. 3 СНиП 2.02.01-83);
hi- i-қабатының қалыңдығы;
h1=1,5м
h2=1,8м
h3=1,9м
Темірбетонды шаршы қималы 300х300 мм өлшемдегі қаданы таңдаймыз.
Fd = 1 [1 400 0,09+1,2 (3,5 1 1,5+43 1 1,8+49 1 1,9 ) = 247 кН
Есептік жүк Р мына формула бойынша анықталады: Р= Fd/ γк= 247/1,4 = 176,4 кН, мұндағы γк=1,4 – сенімділік коэффициенті.
Іргетастың 1м кететін қада санынын анықтаймыз:
n=Nф/Р
n =329,4/176,4 = 1,87 қада/м
мұндағы Nоi=1,2 Nоii =1,2 232=278,4 кH
Nф = 278,4+51=329,4 кН
Қадалар арасындағы қашықтықты анықтаймыз dP=l/l,87=0,53 м,
сонда. n<2 және l,5d <0.56 <3d, екі қатарлы шахмат түрінде орналасқан қадаларды таңдаймыз, қатарлар арасындағы қашықтық мынаған тең:
сР =
(3d)2 -(dp)2= √(3 0,3) 2 – 0,53 2 = 0,3 м
Ростверктың ені мына формула бойынша таңдалады:
b = d+cP +0,2 = 0,3+ 0,3+0,2 = 0,8 м
Ростверктың енін 0,8 м тең деп қабылдаймыз.
Бір қадаға түсетін жүктің шамасын анықтаймыз:
Nқада= Nоi - Gс / n =278,4-298/1,87 = 10,5кН
Жүктің шамасын оның есептік мүмкін мәнімен салыстырамыз
Nқада=10,5<176,4 кН – шарт орындалады.
Іргетас төсемінің астындағы топыраққа түсіретін шартты қысымын тексереміз.
Іргетастың шартты өлшемін анықтау үшін мынаны есептейміз
αm=1/4((j111 + j212 + j313 )/ ∑1i)=l/4( (15 1,8+32 2,5+12 1,7)/(1,8+2,5+1,7))= 5,31
Іргетастың шартты енін анықтаймыз:
Вшарт= 0,3+2 5,9 0,11+0,3=1,9 м
Онда іргетас төсемінің шартты ауданы мынаған тең:
Ашарт = 1 Вшарт = 1,9 1=1,9 м2
Іргетастың шартты көлемі мынаған тең:
Vшарт = Ашарт Lшарт=1,9 6 = 11,4 м3
Ростверктың көлемі және қабырғаның жерасты бөлігі:
VP = 0,8 1 0,5+0,3 1 0,4 = 0,52 м3;
Іргетастың 1 м кететін қаданың шартты көлемі тең:
Vқада = 1,87 0,09 5,9 = 0,99 м3;
Іргетастың 1 м кететін топырақтың шартты көлемі тең:
Vгр = Vшарт - VP – Vқада= 11,4 - 0,52 - 0,99 =9,89 м3;
Іргетастың шартты салмағы:
Gгp = 9,89 26,5 = 262,1 кН.
1м қабырғаға сай келетін қаданың салмағы:
Gқада = 0,99 25 = 23,76 кН.
Ростверктың салмағы тең:
Gp = 0,52 24 =12,48 кН.
Онда іргетас төсемінің шартты қысымы мынаған тең:
р =(232+262,1+23,76+12,48)/2,3 = 230,6 кН/м2
Топырақ бойынша аспалы қаданың есептік кедергісін анықтауға арналған есептік сұлбасы 5.1 суретте көрсетілген
Шартты іргетас төсемінің астында орналасқан иілімділігі аз R сазды есептейміз:
γс1 = 1,2 – жұмыс жасау шартының коэффициенті; γс2 = 1,1 – ғимараттың жұмыс жасау шартының коэффициенті; к = 1 – сенімділік коэффициенті. Саздың беріктік сипаттамасы СII = 25 кПа; jII = 16°. Саздың меншікті салмағы мына формула бойынша анықталады: γ = 19,6 кН/м3.
          |
Сурет 5.1 Топырақ бойынша аспалы қаданың есептік кедергісін анықтауға арналған есептік сұлбасы.
Іргетастың шартты көлемі үшін топырақтың меншікті салмағының орташа мәнін табамыз:
γср=19,6 1,8+16,7·2,5+26,5 1,7/1,8+2,5+1,7= 20,3 кН/м3,
dв=6,4+0,2 22/20,3=0,5 м
jII = 16° байланысты кестеден мына коэффициенттерді аламыз: Мg = 0,36; Mq = 2,43; Мc= 4,49;
Онда есептік қарсыласу:
R = 1,2 1,1/1(0,36 1 0,8 27,1+2,43 0,5 20,3+(2,43-1) 2 20,3+4,49 25) =267,6 кН/м2.
Іргетас төсемінің орташа қысымы мынаған тең:
Р = 230,6 кПа < R =267,6 кПа – қадалы іргетасты есептеудегі шарт шекті күйлердің екінші тобына сай келеді.
Есеп 5. Іргетастың рационалды түрін таңдау
1 нұсқа – монолитті ленталық іргетас, b = 2,8м;
2 нұсқа - құрамалы ленталық іргетас b = 2,8м;
3 нұсқа – қадалы іргетас, 30´30 қималы және 6 м ұзындықтағы темірбетонды қада.
Шешуі: 1м ұзындықтағы қабырға бөлігіне іргетас тұрғызудағы орындалатын негізгі жұмыс түрлерінің ТЭК салыстыру негізінде таңдаймыз.
Кесте 2
Іргетас нұсқаларының ТЭК
| № | Жұмыс атауы | Өлш. бірл. | Нұсқа | Көлем | Құны , тг | Еңбексыйымдылығы , ч/дн | ||
| Бірл. | Барлығы | Бірл. | Барлығы | |||||
| Топырақты өңдеу жұмысы | м3 | 5,32 5,32 1,16 | 892,52 892,52 892,52 | 4748,1 4748,1 1035,32 | 0,26 0,26 0,26 | 1,38 1,38 0,30 | ||
| Іргетас астын дайындау жұмысы | м3 | 0,43 0,43 - | - | 1048,3 1048,3 - | 0,13 0,13 - | 0,06 0,06 - | ||
| Монолитті темірбетонды іргетасты құю | м3 | 0,84 - 0,6 | - | - | 0,38 - 0,38 | 0,32 - 0,23 | ||
| Құрамалы іргетасты тұрғызу | м3 | - 0,84 - | - - | - 8280,7 - | - 0,42 - | - 0,35 - |
2 Кестенің жалғасы
| Темірбетонды қаданы батыру | дана | - - 1,08 | - - | - - | - - 0,98 | - - 1,06 | ||
| Гидроизоляция | м2 | 6,4 6,4 5,6 | 814,1 814,1 712,32 | 0,047 0,047 0,047 | 0,3 0,3 0,26 | |||
| Қорытынды : | 11650,5 14891,2 29300,5 | 4,21 4,90 4,59 |
ТЭК талдауы көрсеткендей, тиімдірек нұсқа бұл монолитті ленталық іргетасты таңдау. Бірақта құрамалы іргетасқа жұмсалатын материалдық және еңбек шығыны аз және басқаларынан индустриалдырақ, сондықтан да екінші нұсқаны таңдаймыз.
Қосымшасы 2
Жобалауға тапсырма

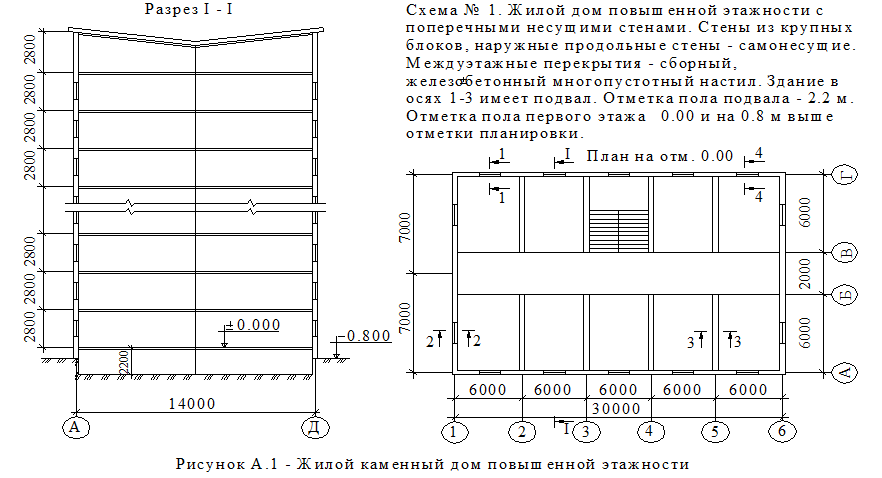

А.1 Кесте - Ғимараттар жөнінде мәліметтер
| Сынақ кітапшысының ақырғы екі сандарының қосындысы | Іргетасқа түсетін жүктеме | Абсолютті орташа айлы кері температуралардың қосындысы | |
| Момент, кН*м | Бойлық күш, кН | ||
| 0, 10 | 40.0 25.0 | 550.0 1950.0 | |
| 1, 11 | 25.0 40.0 | 1350.0 550.0 | |
| 2, 12 | 35.0 40.0 | 500.0 1250.0 | |
| 3, 13 | 40.0 20.0 | 1250.0 150.0 | |
| 4, 14 | 45.0 20.0 | 250.0 450.0 | |
| 5, 15 | 30.0 20.0 | 350.0 450.0 | |
| 6, 16 | 35.0 25.0 | 1000.0 200.0 | |
| 7, 17 | 25.0 25.0 | 1200.0 200.0 | |
| 8, 18 | 30.0 20.0 | 390.0 970.0 | |
| 9, 19 | 30.0 25.0 | 725.0 390.0 |
Ескерту. Таспалы іргетастар үшін нормативті жүктеме бір погонды метрге алынады
| |||
|
|
|
|
| Ұнғыманың саға белгісі 104.9 105.1 105.3 | ||
| Арақашықтық |
а) - жоспар; б) – кескін А-А
2 Сурет – Құрылыс алаңшасы
Топырақтың физика – механикалық сипаттамалары
| Сынақ кітапш. ақырғы екі сандарының қосындысы | Қабаттың қуаты, м | Топырақтың гранулометриялық құрамы | Табиғи ылғалды лық W, % | Иілімділік шегі | Топырақтың меншікті салмағы γ, кН/м3 | Топырақтың қатты бөлшектерінің меншікті салмағы γs, кН/м3 | Топырақтың сүзу коэффициенті К, см/с | Топырақтың сығылғыштық коэф. m, МПа-I | Топырақтың шатырдың қабатынан ЖСД, м | |||||||||||
| > мм | 2- 0,5 мм | 0,5- 0,25 мм | 0,25 0,1 мм | < 0,1 мм | WL, % | WP, % | ||||||||||||||
| Жер бетінен топырақтың бірінші қабаты | ||||||||||||||||||||
| 4,2 | 0,5 | 5,5 | 20,0 | 74,0 | 19,2 | 27,0 | 210-6 | 0,13 | - | |||||||||||
| 4,6 | 4,0 | 20,0 | 46,0 | 30,0 | 19,0 | 26,6 | 1,510-7 | 0,08 | - | |||||||||||
| 3,6 | 5,0 | 16,0 | 20,0 | 59,0 | 18,5 | 27,2 | 410-7 | 0,14 | - | |||||||||||
| 3,5 | 3,0 | 10,0 | 10,0 | 77,0 | 17,0 | 27,0 | 310-8 | 0,12 | - | |||||||||||
| 3,0 | 2,5 | 5,0 | 20,0 | 72,5 | 16,2 | 27,1 | 210-7 | 0,18 | - | |||||||||||
| 5,0 | 1,0 | 3,0 | 9,0 | 87,0 | 19,5 | 27,1 | 310-3 | 0,067 | - | |||||||||||
| 4,7 | 4,0 | 4,0 | 45,0 | 47,0 | 18,8 | 26,2 | 410-4 | 0,16 | - | |||||||||||
| 2,5 | 5,0 | 6,0 | 50,0 | 39,0 | 20,3 | 26,2 | 810-4 | 0,16 | - | |||||||||||
| 3,8 | 0,1 | 0,9 | 20,0 | 79,0 | 19,3 | 27,0 | 210-7 | 0,13 | - | |||||||||||
| 2,8 | 1,0 | 8,0 | 8,0 | 83,0 | 21,8 | 26,7 | 410-6 | 0,06 | - | |||||||||||
| 3,2 | 14,0 | 21,0 | 30,0 | 34,0 | 19,5 | 26,5 | 210-2 | 0,07 | - | |||||||||||
| 1,9 | 21,0 | 25,0 | 20,0 | 33,0 | 18,6 | 26,5 | 310-4 | 0,16 | - | |||||||||||
| 2,5 | 0,5 | 19,5 | 27,0 | 18,0 | 35,0 | 20,1 | 26,5 | 810-4 | 0,17 | - | ||||||||||
| 2,7 | 23,0 | 24,0 | 30,0 | 22,0 | 19,5 | 26,4 | 410-2 | 0,05 | - | |||||||||||
| 3,5 | 5,0 | 8,0 | 8,0 | 76,0 | 18,2 | 27,0 | 310-7 | 0,14 | - | |||||||||||
| 3,8 | 0,5 | 1,5 | 8,0 | 90,0 | 17,3 | 26,6 | 310-7 | 0,19 | - | |||||||||||
| 3,9 | 1,2 | 17,0 | 20,0 | 25,0 | 36,8 | 17,0 | 26,5 | 1,610-2 | 0,01 | - | ||||||||||
| 4,2 | 1,2 | 25,8 | 29,0 | 19,0 | 25,0 | 20,5 | 26,5 | 3,110-2 | 0,05 | - | ||||||||||
| 4,0 | 3,0 | 2,0 | 5,0 | 90,0 | 20,1 | 27,4 | 210-2 | 0,06 | - | |||||||||||
А.2 Кестенің жалғасы
| Сынақ кітапшасы ның ақырғы саны | Жер бетінен топырақтың екінші қабаты | ||||||||||||||||||||||||||||||
| 5,0 | 0,5 | 0,5 | 9,0 | 90,0 | 19,3 | 27,0 | 210-6 | 0,13 | - | ||||||||||||||||||||||
| 5,5 | 0,2 | 0,6 | 7,2 | 92,0 | 19,5 | 27,1 | 210-6 | 0,13 | - | ||||||||||||||||||||||
| 2,5 | 1,0 | 1,0 | 3,0 | 95,0 | 18,8 | 27,4 | 310-8 | 0,14 | - | ||||||||||||||||||||||
| 3,0 | 0,5 | 0,5 | 7,0 | 92,0 | 19,8 | 27,1 | 510-6 | 0,09 | - | ||||||||||||||||||||||
| 3,5 | 1,0 | 2,0 | 2,0 | 75,0 | 20,9 | 27,4 | 610-3 | 0,07 | - | ||||||||||||||||||||||
| 2,0 | 4,0 | 16,5 | 8,0 | 4,5 | 67,0 | 18,0 | 26,5 | 4,310-7 | 0,14 | - | |||||||||||||||||||||
| 4,5 | 2,0 | 22,0 | 32,0 | 15,0 | 29,0 | 20,7 | 26,5 | 3,510-2 | 0,05 | - | |||||||||||||||||||||
| 4,0 | 6,0 | 10,0 | 15,0 | 69,0 | 19,6 | 26,9 | 410-7 | 0,07 | - | ||||||||||||||||||||||
| 5,5 | 1,0 | 4,0 | 8,0 | 87,0 | 18,0 | 26,5 | 810-7 | 0,14 | - | ||||||||||||||||||||||
| 6,5 | 0,5 | 0,5 | 5,0 | 94,0 | 20,0 | 27,5 | 210-8 | 0,097 | - | ||||||||||||||||||||||
| Сынақ кітапш-ң ең ақырғы саны | Жер бетінен топырақтың үшінші қабаты | ||||||||||||||||||||||||||||||
| 6,0 | 1,0 | 2,0 | 4,0 | 93,0 | 19,8 | 27,1 | 710-7 | 0,09 | 4.0 | ||||||||||||||||||||||
| 5,0 | 3,0 | 15,0 | 23,0 | 59,0 | 18,5 | 27,2 | 610-7 | 0,14 | 3.0 | ||||||||||||||||||||||
| 4,0 | 6,0 | 10,0 | 40,0 | 44,0 | 21,7 | 26,7 | 510-5 | 0,06 | 2.0 | ||||||||||||||||||||||
| 4,0 | 3,0 | 2,0 | 5,0 | 90,0 | 20,1 | 27,4 | 210-8 | 0,07 | 2.5 | ||||||||||||||||||||||
| 5,0 | 1,0 | 1,0 | 2,0 | 96,0 | 19,0 | 26,5 | 310-8 | 0,09 | 3.5 | ||||||||||||||||||||||
| 6,0 | 0,5 | 0,5 | 2,0 | 97,0 | 19,0 | 27,5 | 610-8 | 0,14 | 4.5 | ||||||||||||||||||||||
| 7,0 | 0,5 | 0,5 | 5,0 | 94,0 | 20,0 | 27,5 | 510-9 | 0,09 | 5.5 | ||||||||||||||||||||||
| 6,0 | 16,0 | 10,0 | 18,0 | 56,0 | 21,0 | 27,6 | 410-5 | 0,074 | 5.0 | ||||||||||||||||||||||
| 5,0 | 13,0 | 14,0 | 17,0 | 56,0 | 20,8 | 26,9 | 210-6 | 0,075 | 3.0 | ||||||||||||||||||||||
| 4,0 | 0,1 | 2,1 | 6,6 | 91,2 | 21,7 | 26,7 | 410-5 | 0,04 | 2.5 | ||||||||||||||||||||||
Әдебиеттер тізімі
Негізгі әдебиеттер:
1. Берлимов, М.В. Основания и фундаменты / М.В. Берлимов. – М. : Высшая школа, 1999. – 319 с.
2. Далматов, Б.И. Основания и фундаменты. Ч. 2. Основы геотехники / Б.И. Далматов, В.Н. Бронин, В.Д. Карлов. – М. : АВС, 2002. – 392 с.
3. Проектирование фундаментов зданий и подземных сооружений / Б.И. Далматов и [др.]. – М. : АВС, 2001.
4. Механика грунтов, основания и фундаменты / С.Б. Ухов и [др.]. –
М. : Высшая школа, 2002. – 566 с.
Қосымша әдебиеттер:
1. Бакенов, Б.Б Основания и фундаменты на засоленных грунтах / Б.Б. Бакенов, Н.В Бойко, У.Р. Джумашев. – М. : Стройиздат, 1988. – 136 с.
2. Веселов, В.А. Проектирование оснований и фундаментов / В.А. Веселов. – М. : Стройиздат, 1990. – 415 с.
3. Жусупбеков, А.Ж. Строительные свойства оснований фундаментов, сооружений на подрабатываемых территориях / А.Ж. Жусупбеков. – Алматы : Ғылым, 1994. – 162 с.
