Трехточечная схема LС – автогенератора с емкостной связью
Схема автогенератора приведена на рис. 23. Схема содержит однокаскадный усилитель на транзисторе с ОЭ. Обратная связь на вход усилителя снимается с конденсатора С2. Резисторы R1, R2 и R4 и конденсатор С4 служат для обеспечения необходимого режима работы усилителя по постоянному току и термостабилизации. Частота генерации примерно равна
____________________ fг » (1 / 2p) Ö 1 / [ L1 C1 C2 / (C1 + C2). |

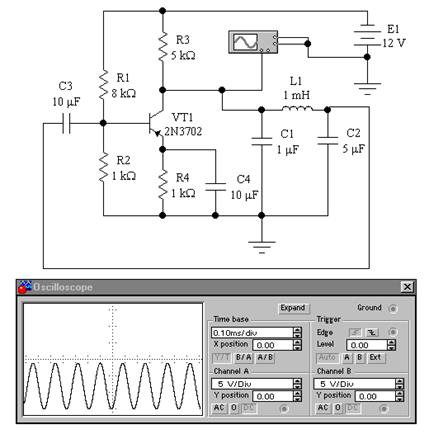

Рис. 23. Схема для исследования трехточечной схемы LC-автогенератора с емкостной связью
Задание. Собрать схему представленную на рис. 23. Исследовать зависимость частоты автоколебаний от параметров в двух частотных диапазонах ( С2 > С1 ):
1). L1 = 1 мН – 10 мН, С1=1-10 мкФ , С2=1-20 мкФ;
2). L1 = 1 - 10 mН, С1= 1 - 20 нф , С2 = 1 - 20нф.
Результаты измерений занести в табл. 11.
Таблица 11
С2 / С1= | … | С2 / С1= | |
L1 = 1 мН (или mН) | |||
… | |||
L1 = 10 мН (или mН) | |||
Частота генерации, Гц |
