Схема замещения аккумуляторной батареи и её основные параметры.



Рисунок : Схема замещения аккумуляторной батареи

ЭДС АБ: сила между + и – без нагрузки (без тока)

R0-внутреннее сопротивление АБ

R0=0,01 Ом (Rгенератора+Rэлектролита+Rакт. силы+Rсоед. проводов)

Rn и Сn – сопротивление и емкость поляризации, оно возникает при включении потребителя.

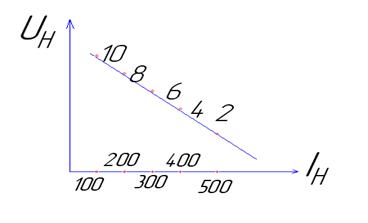

Построим внешнюю характеристику АБ

Внешняя характеристика АБ- зависимость напряжения по нагрузке от тока нагрузки



E= R0 IH+UH; (R0=R0+RH)

ЭДС АБ = сумме падений напряжения на внутрен. сопрат. и падения напряжения по нагрузке

UH=E-R0 IH 1) IH=12 B

E=12 B 2) IH=10 B

R0=0,01 Om

С увеличением тока нагрузки напряжение на нагрузке падает из-за того, что имеется R0 , а с возрастанием тока увеличивается падение напряжения внутри АБ.

Внешняя характеристика для разряженной батареи

В этом случае R0=0,02 Ом

E=12 B ; R0=0,02 Om
