А. Определение расчетной влажности грунта рабочего слоя
Расчетную влажность дисперсного грунта Wp (в долях от влажности на границе текучести Wт), при суммарной толщине слоев дорожной одежды Z1 ³ 0,75 м, определяют по формуле
(П.3.1)
где - среднее многолетнее значение относительной (в долях от границы текучести) влажности грунта, наблюдавшееся в наиболее неблагоприятный (весенний) период года в рабочем слое земляного полотна, отвечающего нормам СНиП по возвышению над источниками увлажнения, на дорогах с усовершенствованными покрытиями и традиционными основаниями дорожных одежд (щебень, гравий и т.п.) и, при суммарной толщине одежды до 0,75 м, определяемое по табл. П.3.1 в зависимости от дорожно-климатической зоны и подзоны (рис. П.3.2), схемы увлажнения земляного полотна и типа грунта;
- поправка на особенности рельефа территории, устанавливаемая по табл. П.3.2;
- поправка на конструктивные особенности проезжей части и обочин, устанавливаемая по табл. П.3.3;
D3 - поправка на влияние суммарной толщины стабильных слоев дорожной одежды, устанавливаемая по графику рис. П.3.1;
t - коэффициент нормированного отклонения, принимаемый в зависимости от требуемого уровня надежности по табл. П.4.2приложения 4 ОДН 218.046-01.
Таблица П.3.1
Дорожно-климатические зоны | Дорожно-климатические подзоны | Схема увлажнения рабочего слоя земляного полотна | Среднее значение влажности грунта, доли от Wт | |||
супесь легкая | песок пылеватый | суглинок легкий, тяжелый и тяжелый пылеватый, глины | супесь пылеватая, тяжелая пылеватая, суглинок легкий пылеватый | |||
I | I1 | 0,53 0,55 0,57 | 0,57 0,59 0,62 | 0,62 0,65 0,67 | 0,65 0,67 0,70 | |
I2 | 0,57 0,59 0,62 | 0,57 0,62 0,65 | 0,62 0,67 0,70 | 0,65 0,70 0,75 | ||
I3 | 0,60 0,62 0,65 | 0,62 0,65 0,70 | 0,65 0,70 0,75 | 0,70 0,75 0,80 | ||
II | II1 | 0,60 0,63 0,65 | 0,62 0,65 0,67 | 0,65 0,68 0,70 | 0,70 0,73 0,75 | |
II2 | 0,57 0,60 0,62 | 0,59 0,62 0,64 | 0,62 0,65 0,67 | 0,67 0,70 0,72 | ||
II3 | 0,63 0,66 0,68 | 0,65 0,68 0,70 | 0,68 0,71 0,73 | 0,73 0,76 0,78 | ||
II4 | 0,60 0,63 0,65 | 0,62 0,65 0,67 | 0,65 0,68 0,70 | 0,70 0,73 0,75 | ||
II5 | 0,65 0,68 0,70 | 0,67 0,70 0,72 | 0,70 0,73 0,75 | 0,75 0,78 0,80 | ||
II6 | 0,62 0,65 | 0,64 0,67 0,69 | 0,67 0,70 0,72 | 0,72 0,75 0,77 | ||
III | III1 | 2 - 3 | 0,55 0,59 | 0,57 0,61 | 0,60 0,63 | 0,63 0,67 |
III2 | 2 - 3 | 0,58 0,62 | 0,60 0,64 | 0,63 0,66 | 0,66 0,70 | |
III3 | 2 - 3 | 0,55 0,59 | 0,57 0,61 | 0,60 0,63 | 0,63 0,67 | |
IV | - | 0,53 | 0,55 | 0,57 | 0,60 | |
- | 2 - 3 | 0,57 | 0,60 | 0,64 | ||
V | - | 0,52 | 0,53 | 0,54 | 0,57 | |
- | 2 - 3 | 0,55 | 0,56 | 0,57 | 0,60 | |
Примечание.Табличными значениями можно пользоваться только при обеспечении возвышения земляного полотна в соответствии со СНиП. На участках, где возвышение не обеспечивается (например, в нулевых местах и в выемках с близким залеганием грунтовых вод), величина назначается индивидуально по данным прогнозов, но она должна быть не менее чем на 0,03 выше табличных значений. |
Таблица П.3.2
№ п/п | Тип местности по рельефу | Поправка |
1. | Равнинные районы | 0,00 |
2. | Предгорные районы (до 1000 м в.у.м.) | 0,03 |
3. | Горные районы (более 1000 м в.у.м.) | 0,05 |
Таблица П.3.3
№ п/п | Конструктивная особенность | Поправка в дорожно-климатических зонах | |||
II | III | IV | V | ||
1. | Наличие основания дорожной одежды, включая слои на границе раздела с земляным полотном, из укрепленных материалов и грунтов: | ||||
- крупнообломочного грунта и песка | 0,04 | 0,04 | 0,03 | 0,03 | |
- супеси | 0,05 | 0,05 | 0,05 | 0,04 | |
- пылеватых песков и супесей, суглинка, зологрунта | 0,08 | 0,08 | 0,06 | 0,05 | |
2. | Укрепление обочин (не менее 2/3 их ширины): | ||||
- асфальтобетоном | 0,05 | 0,04 | 0,03 | 0,02 | |
-щебнем (гравием) | 0,02 | 0,02 | 0,02 | 0,02 | |
3. | Дренаж с продольными трубчатыми дренами | 0,05 | 0,03 | - | - |
4. | Устройство гидроизолирующих прослоек из полимерных материалов | 0,05 | 0,05 | 0,03 | 0,03 |
5. | Устройство теплоизолирующего слоя, предотвращающего промерзание | Снижение расчетной влажности до величины полной влагоемкости при требуемом Kупл,, грунта | |||
6. | Грунт в активной зоне земляного полотна в «обойме» | Снижение расчетной влажности до оптимальной | |||
7. | Грунт, уплотненный до Купл = 1,03 - 1,05 в слое 0,3 - 0,5 м от низа дорожной одежды, расположенном ниже границы промерзания | - | 0,03-0,05 | 0,03-0,05 | 0,03-0,05 |
Примечание.Поправки при мероприятиях по п/п № 1 и 2 следует принимать только при 1-й схеме увлажнения рабочего слоя, а по п/п № 5 - при 2-й и 3-й схемах. |

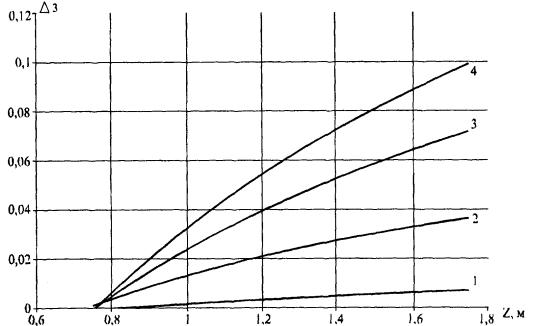

Рис. П.3.1. Графики для определения поправки на влияние суммарной толщины стабильных слоев одежды:
1 - для исходной* относительной влажности 0,75Wт; 2 - то же, для 0,80Wт; 3 - то же, для 0,85 Wт; 4 - то же, для 0,90Wт.
* Исходная влажность определяется первым слагаемым в выражении (П.3.1)
