Ф.11.4. Как определяется предельное сопротивление скального основания?
Вертикальная составляющая силы предельного сопротивления основания, сложенного скальными грунтами, вычисляется по формуле
где Rc - расчетное значение предела прочности на одноосное сжатие скального грунта; b¢ и l¢ - соответственно приведенные ширина и длина фундамента (см.Ф.10.14.).
Основания ленточных фундаментов проверяются на устойчивость только в направлении короткой стороны (ширины) фундамента, а прямоугольного, квадратного и круглого - в направлении действия момента.
Приведенные размеры подошвы фундамента при внецентренном нагружении определяются из условия, что равнодействующая давлений по подошве приложена в центре тяжести площади подошвы. Подошва фундамента сложного очертания должна при этом приводиться к эквивалентной по площади подошве фундамента прямоугольной формы. Для круглого фундамента эквивалентной формой будет квадрат, а приведенной - прямоугольник (рис.Ф.11.4).

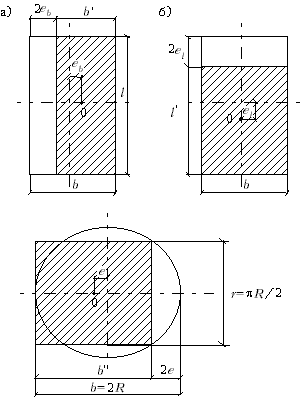

Рис.Ф.11.4. Схемы для определения приведенных размеров подошвы фундамента: а - прямоугольного; б - круглого |
