Определение видимости на чертеже

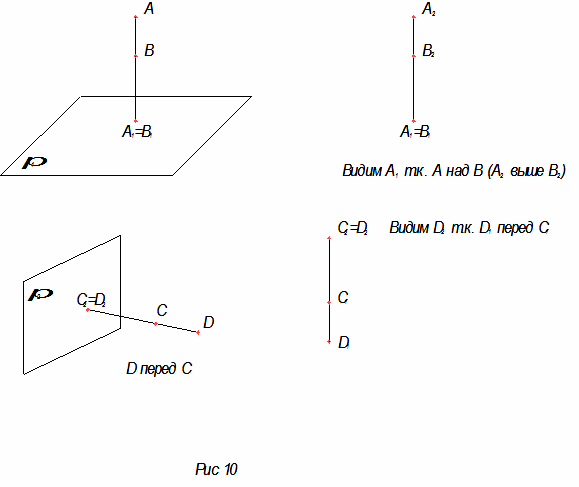

Завершает решение задачи определение видимости на чертеже. Видимость на чертеже определяется с помощью конкурирующих точек ( рис.10).



Конкурирующие точки – это точки, лежащие на одном проецирующем луче.

Рассмотрим две пары конкурирующих точек:

1).Горизонтально конкурирующие точки – это точки, лежащие на одном перпендикуляре к горизонтальной плоскости проекций. Следовательно, на горизонтальную плоскость они проецируются в одну точку. Из двух точек на горизонтальной плоскости будет видима та, которая выше по отношению к плоскости, а, следовательно, на чертеже ее фронтальная проекция лежит выше фронтальной проекции невидимой точки.

2). Фронтально конкурирующие точки - это точки, лежащие на одном перпендикуляре к фронтальной плоскости проекций. А, следовательно, на фронтальную плоскость они проецируются в одну точку. Из двух точек на фронтальной плоскости проекций будет видима та, которая дальше от плоскости, а, следовательно, на чертеже, ее горизонтальная проекция лежит перед горизонтальной проекцией невидимой точки.

Для определения видимости на чертеже эти пары точек выбираются так, что одна из них принадлежит плоскости треугольника, а другая плоскости параллелограмма. Анализируя положение проекций точек, определяют, которую из них видят, а , следовательно видят ту плоскость, чью точку видят.
