Основная надпись

Размеры и содержание основной надписи устанавливает стандарт.

На чертежах необходимо выполнить основную надпись, содержащую сведения об изображенном изделии и информацию о том, кем выполнен данный чертёж. Основная надпись размещается в правом нижнем углу.

Содержание, расположение и размеры граф основной надписи для учебных чертежей представлены на рис. 2:

1 - наименование изделия или наименование изучаемой темы.

Запись ведется в именительном падеже единственного числа. Если название состоит из двух слов и более, то первое слово должно быть именем существительным, например «Разрез простой»;

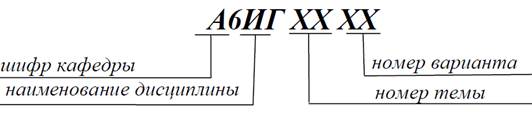

2 - обозначение документа (рис. 3);

3 - масштаб;

4 - порядковый номер листа (графу не заполняют на документах, выполненных на одном листе);

5 - общее количество листов документа (графу заполняют на первом листе);

6 - литера документа (на учебных чертежах разрешается не заполнять);

7 - фамилии;

8 - подписи;

9 - дата подписи документа;

10 - наименование, индекс предприятия (на учебных чертежах указывают шифр группы, например М-12) ;

11 – обозначение материала (заполняется на чертежах деталей).



Рисунок 2



Рисунок 3

Все графы, кроме подписей и дат, заполняются карандашом, стандартным шрифтом (информация о начертании букв и цифр, о размерах шрифтов, которые применяют для выполнения всех надписей, будет приведена в п. 1.5 «Шрифты чертёжные»). Необходимо обратить внимание на то, что на изображении основной надписи присутствуют основные и тонкие линии.
