Диаграмма потоков данных

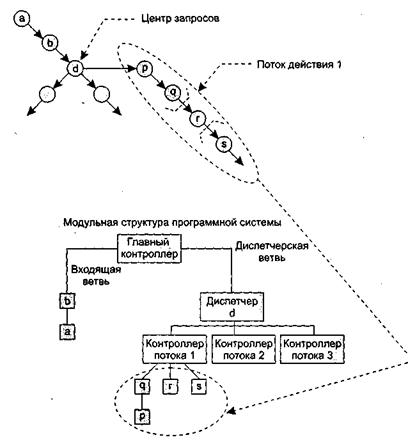

Рис. 47.Отображение в модульную структуру ПС потока действия 1

Шаг 6. Детализация структуры ПС. Производится отображение в структуру каждого потока действия. Каждый поток действия имеет свой тип. Могут встретиться поток-«преобразование» (отображается по предыдущей методике) и поток запросов. На рис. 47 приведен пример отображения потока действия 1. Подразумевается, что он является потоком преобразования.

Шаг 7. Уточнение иерархической структуры ПС. Уточнение выполняется для повышения качества системы. Как и при предыдущей методике, критериями уточнения служат: независимость модулей, эффективность реализации и тестирования, улучшение сопровождаемости.

Метод проектирования Джексона



Метод Джексона включает шесть шагов. Три первых шага относятся к этапу анализа. Это шаги: объект — действие, объект — структура, начальное моделирование.
