Примеры выполнения рабочих чертежей

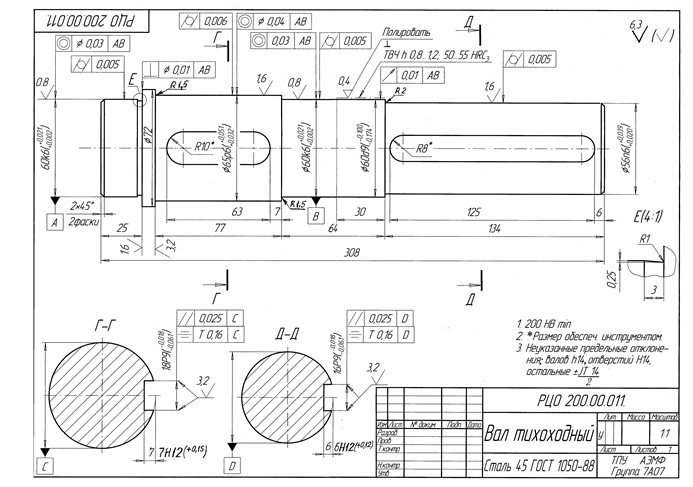

Вал

Рис. 14

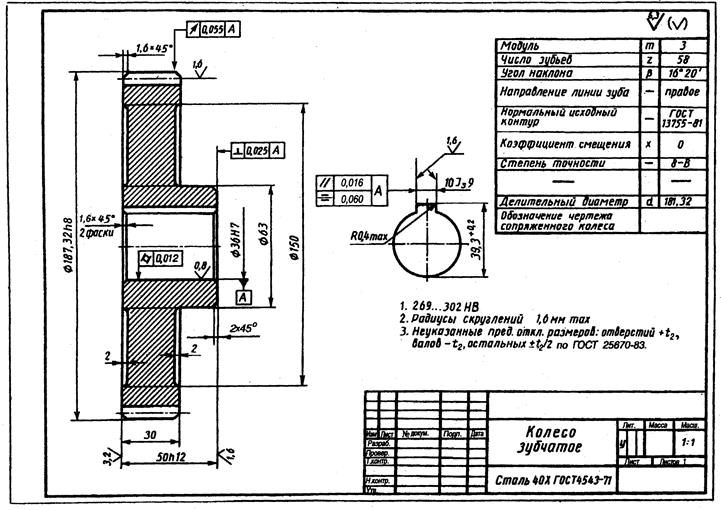

Зубчатое колесо

Рис. 15

ффф

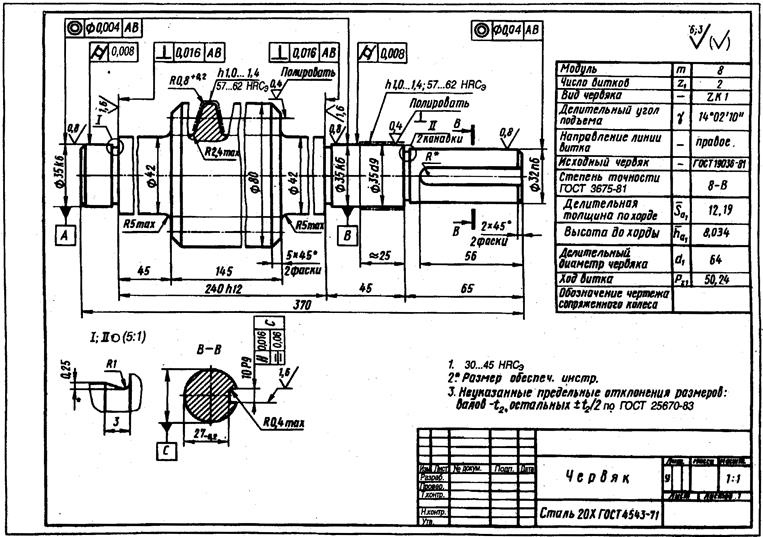

Вал - червяк

Рис. 16

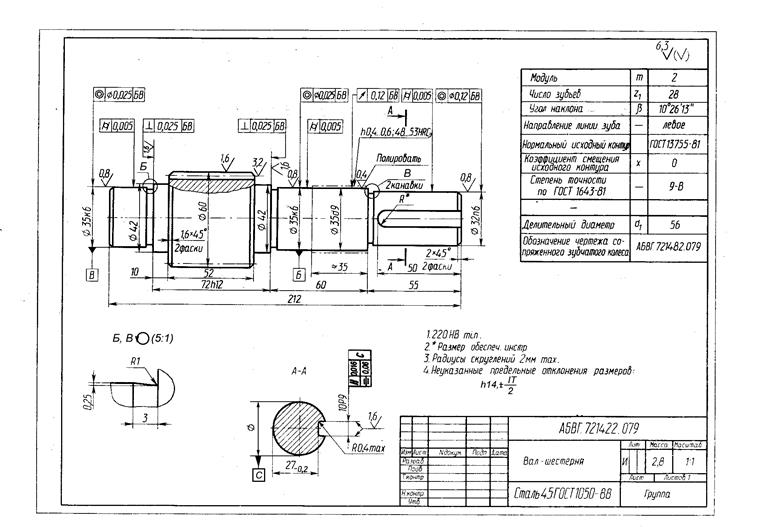

Вал-шестерня

Рис. 17

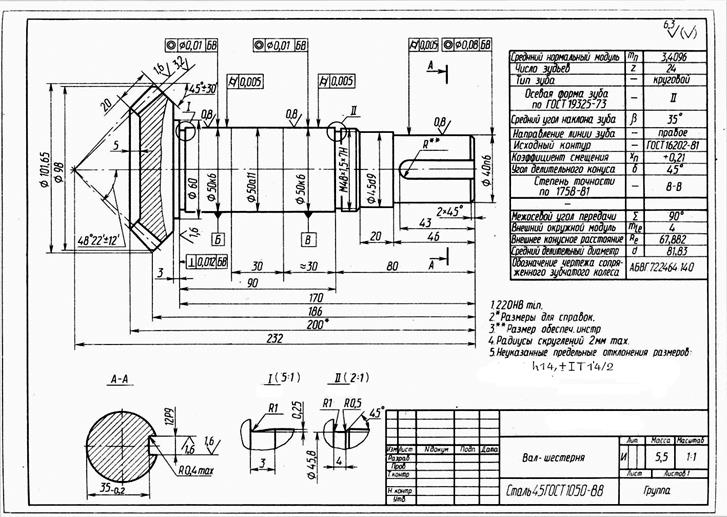

Вал - шестерня коническая

Рис. 18

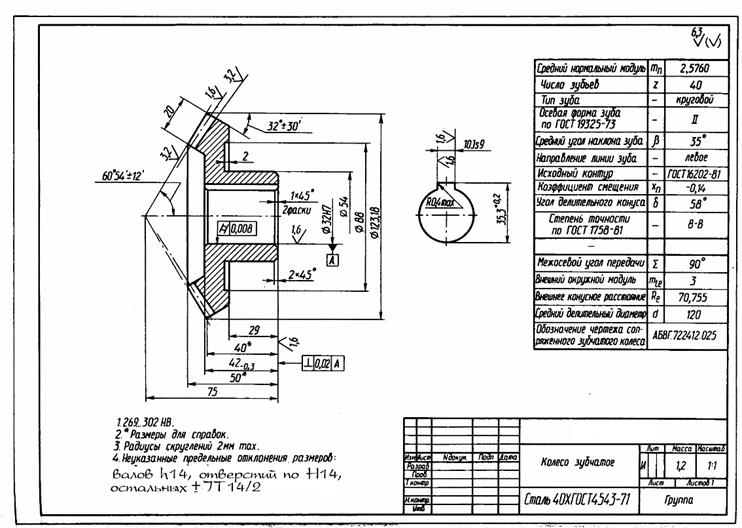

Коническое зубчатое колесо

Рис. 19

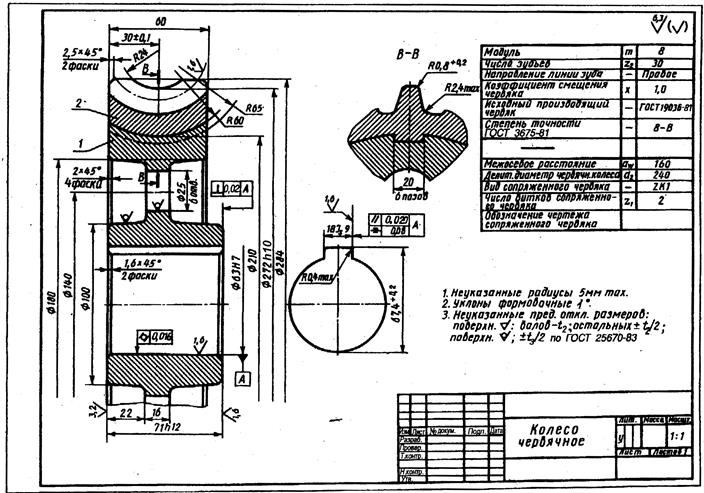

Червячное колесо

Рис. 20

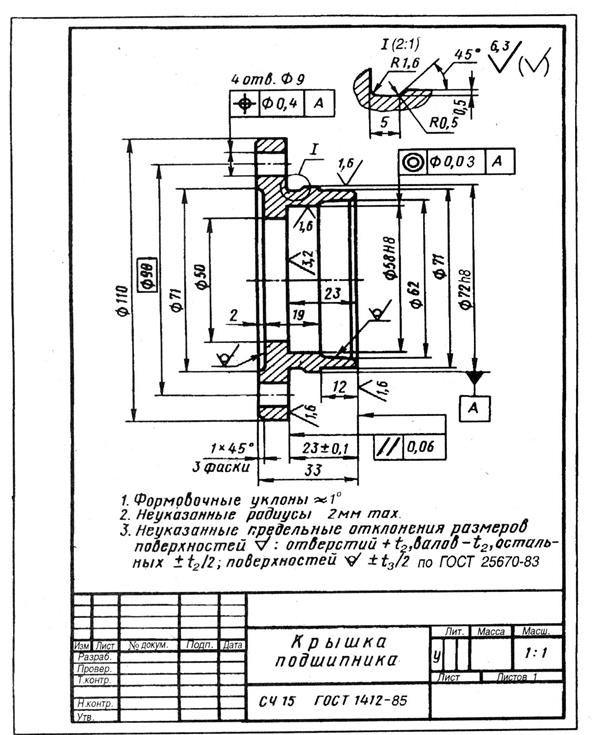

Крышка подшипника

Рис. 21

Список Литературы



1. Анурьев В. И. Справочник конструктора – машиностроителя. В 3-х т.–М.: Машиностроение, 1997-584 с.

2. Борисов В.И. Общая методология конструирования машин. - М.: машиностроение, 1978.- 120с.

3. Воронов А. А. Примеры анализа посадок: Методические указания к проведению лабораторно-практических занятий по прикладной механике и деталям машин. – Томск: ТПУ, 1989.– 32с.

4. Дунаев П.Ф., Леликов О.П., Варламова Л. П. Допуски и посадки. Обоснование выбора. - М.: Высшая школа, 1984.-70с.

5. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин: Учеб. пособие для техн. спец. вузов. – М.: Высшая школа, 2000. – 447с.

6. Дунаев П.Ф., Леликов О.П. Детали машин. Курсовое проектирование. учебное пособие для техникумов. - М.: Высшая шк., 1984.- 447с.

7. Единая система конструкторской документации: Справочное пособие/ С.С. Борушек и др.- М.: Изд-во стандартов, 1985.- 276с.

8. Курсовое проектирование деталей машин: Учебное пособие/ С.А. Чернавский, Г. М. Ицкович, К.Н. Боков и др. - М.: Машиностроение, 1988.- 351с.

9. Приводы машин: справочник/ В.в. Длоугий, Т.И. Муха, А. П. Цупиков, Б.В. Януш. - Л.: Машиностроение, 1982.-383с.

10. Цехнович Л. И., Петриченко И. П. Атлас конструкций редукторов. Учеб. пособие.- К.: Выща шк. 1990.–151.

11. Шейнблит А. Е. Курсовое проектирование деталей машин. - М.: Высшая школа, 2000. – 448 с.



СОДЕРЖАНИЕ



Введение
1. Основные типы подшипников редукторов
2. Крышки подшипников
3. Посадки характерные для редукторов
4. Допуски формы и расположения поверхностей
5. Шероховатость поверхностей
6. Оформление документации проекта
7. Примеры выполнения рабочих чертежей
8. Список литературы
