КОРМОРАЗДАТЧИК РК-50



Стационарный кормораздатчик РК-50 п р е д н а з н а ч е н для приема и раздачи измельченных грубых и сочных кормов, влажных кормосмесей крупному рогатому скоту, обслуживает 100-200 голов.

Кормораздатчик РК-50 исполнения на 200 голов (рис.11) с о с т о и т из двух транспортеров-раздатчиков 9, поперечного 7 и наклонного 5 ленточных транспортеров.

Транспортер–раздатчик устанавливается над сдвоенными кормушками при беспривязно-боксовом содержании КРС или над кормушками с кормовым проходом 0,7 м при привязном содержании на высоте соответственно 1,6 и 2,6м и передвигается на ходовых катках 11 по направляющим 12. В нижней части транспортера-раздатчика находится поворотный направляющий лоток 13, который сбрасывает корм в кормушки 16. При раздаче корма в спаренные кормушки поворотные направляющие лотки снимаются.

Поперечный транспортер 7 имеет привод 8 и располагается над транспортерами-раздатчиками.

Наклонный транспортер 5 обеспечивает загрузку поперечного транспортера 7 кормом. Он имеет приводной барабан 1, ленту 3, натяжное устройство 4 и загрузочный лоток 2, который выведен за пределы коровника в кормоприемный тамбур.

Рабочий процесс осуществляется подвозом корма мобильными кормораздатчиками КТУ-10А или РММ-Ф-6 и подачей его в лоток наклонного транспортера. Наклонный транспортер подает корм на поперечный, который за счет реверса – на один из транспортеров-раздатчиков. Как только корм начал поступать на транспортер-раздатчик, оператор включает его в работу, и лента начинает двигаться. При этом автоматически за счет коноида 10 начинает перемещаться и транспортер-раздатчик, сбрасывая корм с ленты в кормушки через поворотный направляющий лоток. При движении в обратном направлении заполняется транспортером-раздатчиком вторая кормушка из этого же ряда. Затем изменяют положение поворотных направляющих лотков и производят раздачу корма в другие кормушки. Звуковой сигнал о прекращении раздачи корма подается автоматически.

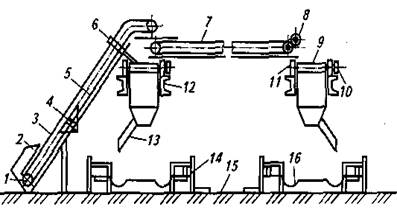

1 – приводной барабан; 2 – загрузочный лоток; 3 – лента; 4 – натяжное устройство;

5 – наклонный транспортер; 6 – кронштейн; 7 – поперечный транспортер; 8 – привод поперечного транспортера; 9 – транспортер-раздатчик; 10 – коноид; 11 – ходовые катки; 12 – направляющие; 13 – поворотный направляющий лоток; 14 – стойла;

15 – навозный проход; 16 – кормушки

Рисунок 11 – Схема кормораздатчика РК-50



Изменение нормы выдачи регулируется скоростью продольного транспортера мобильного кормораздатчика КТУ-10А.

Стационарная линия раздачи кормов с передвижным ленточным транспортером над кормушкой содержит ленточный подающий транспортер ТЛК-20, распределительный транспортер ТРК-20 и транспортер-раздатчик ТРЛ-100А предназначена для приема, транспортирования и дозированной выдачи всех видов кормов, кроме жидких, на фермах и комплексах КРС. Особенностью линии является то, что корм с распределительного транспортера на транспортер-раздатчик подается сбрасывающей тележкой.
