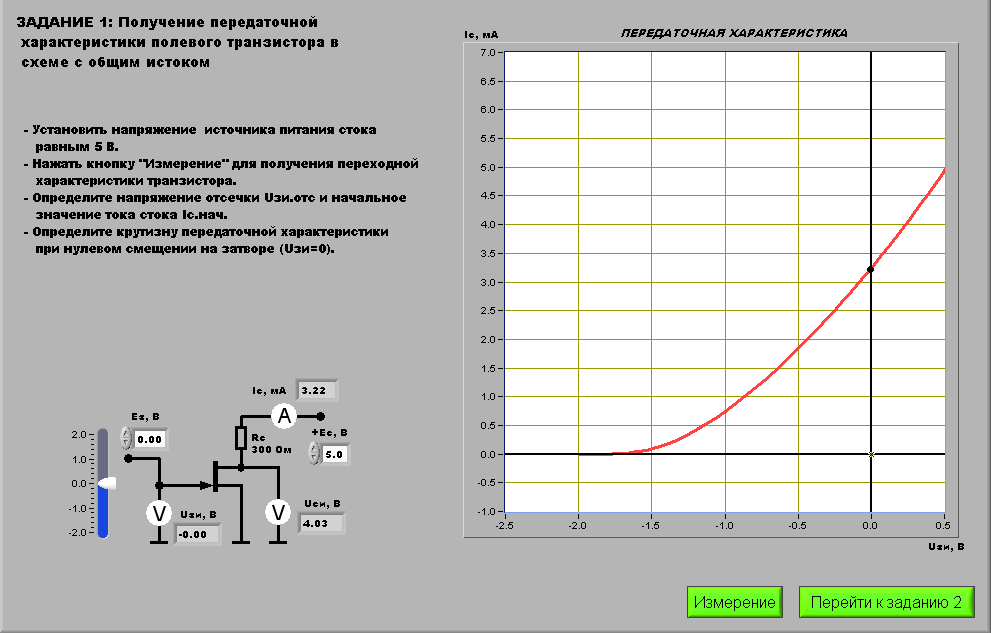

Задание 1. Получение передаточной характеристики полевого транзистора в схеме с общим истоком.

1.1. Выставив напряжение истока получить график зависимости выходного тока и выходного напряжения .

1.2. Изменяя напряжение источника ЭДС затвора установить значение тока стока примерно равным 0.01 [мА]. Записать в отчет значение напряжения отсечки затвор-исток .

1.3. Изменяя напряжение источника ЭДС затвора установить значение напряжения затвор-исток равным 0 [В]. Записать в отчет значение тока стока .

1.4. Вычислить значение коэффициента k, используя формулу:

1.5. Изменяя напряжение источника ЭДС затвора установить значение напряжения затвор-исток равным -0.1 [В], затем . Записать в отчет соответствующие значения , .



1.6. Вычислить значение крутизны передаточной характеристики около точки используя формулу:
