Программа работы.

1. Ознакомится с конструкцией однофазного конденсаторного двигателя РД-09, записать его паспортные данные:

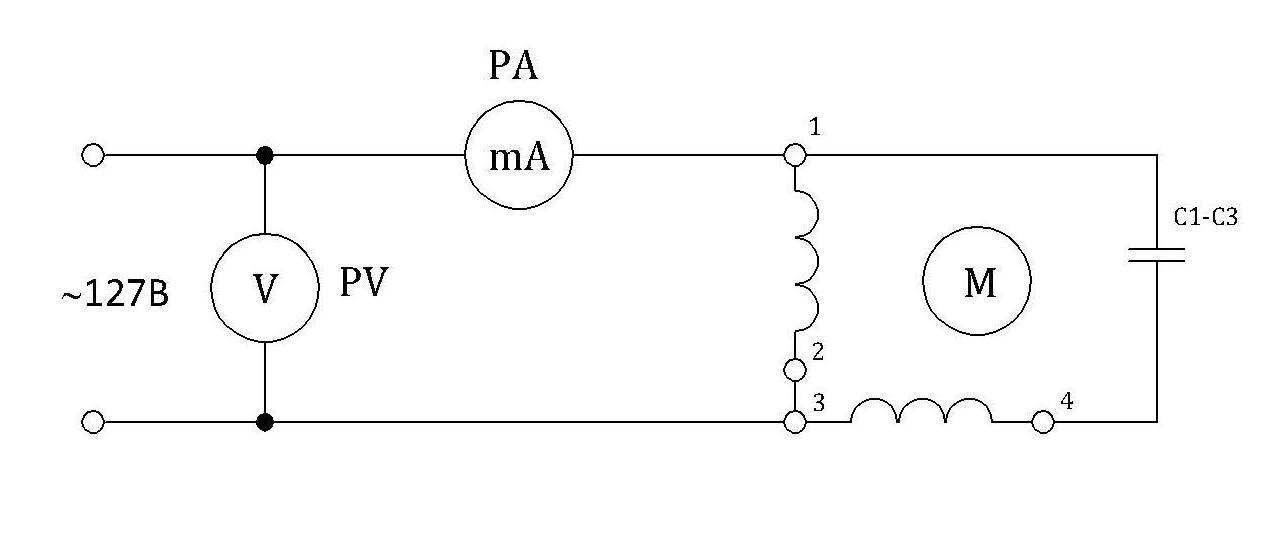

2. Собрать схему включения конденсаторного двигателя:





PV – вольтметр переменного тока 150 В.

PA – миллиамперметр переменного тока 300 мА.

C1 – C3 – конденсаторы 2 мкФ.





3. Произвести включение двигателя при различных значениях ёмкости конденсаторной батареи. Измерить силу тока I и частоту вращения n. Результаты измерения занесите в таблицу:



С, мкФ
I,мА
n, мин -1





4. Произвести изменение в схеме с целью изменить направление вращения на противоположное. Включить двигатель и убедится в выполнении реверса.



5. Сделать заключение о проделанной работе.



6. Дайте ответы на контрольные вопросы.



6.1. Объясните принцип работы однофазного конденсаторного двигателя.





6.2. Как определяется общая ёмкость конденсаторной батареи при последовательном соединении конденсаторов?



6.3. Как рассчитать необходимую для получения кругового магнитного поля ёмкость?



Литература.

1. Кацман М.М. Электрические машины.

2. Сацукевич М.Ф. Справочные данные по электротехнике.
