Учебные, разрезные и холостые патроны
Учебные, разрезные и холостые патроны применяются при изучении боеприпасов, при показе работы частей и механизмов оружия, при обучении снаряжению магазинов и пулеметных лент, заряжанию и разряжанию оружия, для имитации выстрелов одиночной и автоматической стрельбы.
Учебные патроны(рис. 44) по весу и расположению центра тяжести соответствуют боевому патрону. По внешнему виду учебный патрон должен резко отличаться от боевого. Для этого стенки гильзы имеют продольные вмятины или сквозные отверстия.
Перед проведением занятия учебные патроны надо тщательно осматривать. При осмотре проверяется, нет ли среди учебных патронов боевых, нет ли на гильзе или пуле помятостей, трещин и заусенцев, прочно ли закреплена пуля в дульце гильзы и не выпадает ли капсюль.
Всякая неисправность патронов затрудняет показ работы механизмов оружия, а также приводит к порче патронника и других частей оружия. -Поэтому неисправные учебные патроны на занятиях не используются.
Разрезные патроны(рис. 45) используются при изучении боеприпасов к стрелковому оружию. В разрезных патронах сделаны продольные вырезы в гильзе, пуле и кап-
|
|
|
Рис. 44. Учебные патроны:
/ — калибра 14,5 мм; 2—винтовочные; 3— 7,62-мм обр. 1943 г.; 4 — пистолетные
Рис. 45. Разрезные патроны:
/ — калибра 14,3 мм; 2 — винтовочные; 3— 7,62-мм обр. 1943 г.; 4— пистолетные
сюле, а вместо порохового заряда помещаются заменители (например, металлические опилки). На разрезных патронах руководитель занятия показывает обучаемым устройство пули, гильзы и капсюля, а также размещение порохового заряда в гильзе. Целесообразно иметь на взвод несколько монтажей патронов.
Холостые патроны(рис. 46) используются для ознакомления обучаемых со звуком выстрела и работой автоматики

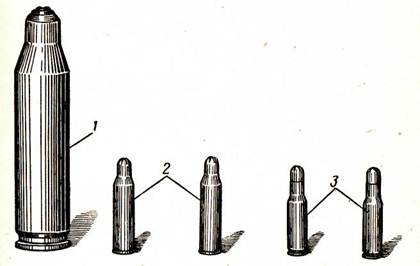

Рис. 46. Холостые патроны:
/ — калибра 14,5 мм; 2 — винтовочные; 3 — 7,62-мм обр. 1943 г.
оружия при изучении материальной части. По форме холостой патрон от боевого отличается тем, что дульце гильзы более удлиненное и имеет обжимку, предохраняющую пороховой заряд от высыпания из гильзы.
Для автоматической стрельбы холостыми патронами из автомата, ручного, ротного и станкового пулеметов применяются специальные приспособления — втулки (рис.47). Втулка для холостой стрельбы из пулемета имеет цилиндрическую форму. Снаружи в задней части ее сделаны выемки, а внутри — нарезка для навинчивания на передний конец ствола. Для стрельбы холостыми патронами втулка навинчивается на ствол вместо пламегасителя или муфты.
|
Рис. 47. Втулки для холостой стрельбы:
а — из автомата Калашникова (АКМ); б — из ручного пуле-
/ мета Дегтярева (РПД); в—из ротного пулемета (РП-46)-
