Диагональные насосы

Поток жидкости, проходящий через рабочее колесо диагонального насоса, на­правлен не радиально, как у центро­бежных насосов, и не параллельно оси, как у осевых, а наклонно, как бы по диагонали прямоуголь­ника, составленного радиальным и осевым направлениями (рис. 21).

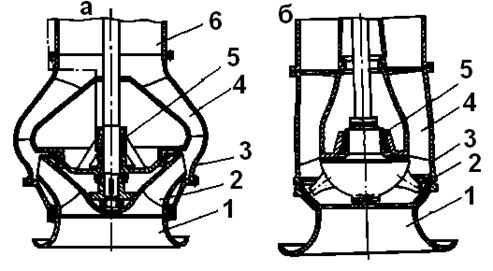

Рисунок 21- Диагональный насос

а - с рабочим колесом закрытого типа; б -с рабочим колесом открытого типа;

1 - всасывающий патрубок; 2 - рабочее колесо; 3 - корпус насоса; 4 - выправляющий аппарат; 5 - радиальный подшипник; 6 – отвод.



Наклонное направление потока создает основную конструктивную особенность диагональных насосов - перпендикулярное к меридиональному потоку и наклонное к оси насоса расположение лопастей рабо­чего колеса. Это обстоятельство позволяет использовать при создании напора совместное действие подъем­ной и центробежной сил.

Рабочие колеса диагональных насосов могут быть закрытого или открытого типа. В первом случае конструкция колеса приближается к конструкции колеса центробежного насоса, а во втором - осевого. Ло­пасти рабочих колес открытого типа у ряда насосов выполняются пово­ротными, что является их несом­ненным преимуществом. Жидкость отводится от рабочего колеса диагонального насоса с по­мощью спиральной камеры, как у центробежных насосов, либо с по­мощью трубчатого колена, как у осе­вых. По своим рабочим параметрам (подача, напор) диагональные насо­сы также занимают промежуточное положение между центробежными и осевыми.
