Определение реакций опор составной конструкции (система сочлененных тел)

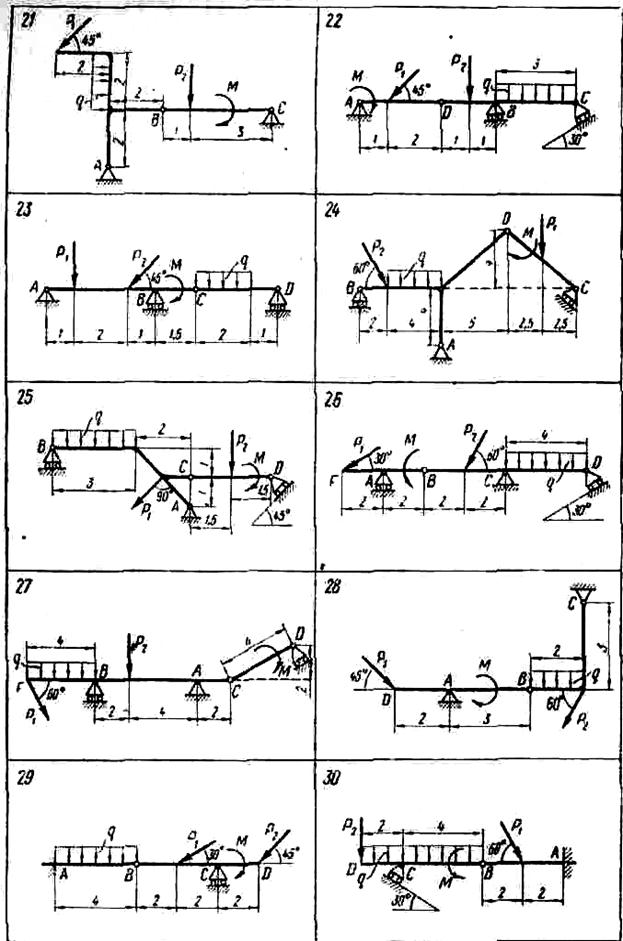

Найти реакции опор и давление в промежуточном шарнире составной конструкции. Схемы конструкций представлены на рисунках, размеры в (м), нагрузка в табл.1
Пример выполнения задания:
Дано: схема конструкции (рис. 1); Р1 =10 кн; Р2 =12 кн; М =25 кнм; q = 2 кн/м; a = 60º.
Определить реакции опор и давление в промежуточном шарнире.
Решение:
Сначала рассмотрим систему уравновешивающихся сил, приложенных ко всей конструкции (рис.2), что позволит определить вертикальные составляющие реакции опор А и В. Для упрощения вычисления момента силы раскладываем ее на составляющие по осям и : = P1 cosa = 10 • 0,5 = 5 кн;
= Р1 sina = 10 • 0,866 = 8,66 кн.
Рис. 1
Рис.2
Уравнения равновесия имеют вид
SМiА = 0; • 4 + • 3 - Q • 2 - М – P2 • 5 + YB • 7= 0, (1)
где Q = L • q = 4 • 2 = 8 кн;
SYi = 0; - + YA -P2 + YB = 0; (2)
SXi = 0; ХA + ХB - + Q = 0. (3)
Из уравнения (1)
YB = = = 7,86 кн.
Из уравнения (2)
YA = + Р2 — YB = 8,66 + 12 — 7,86 = 12,8 кн.
Уравнение (3), содержащее два неизвестных, не позволяет определить их числовые значения.
Рассмотрим теперь систему уравновешивающихся сил, приложенных к правой части конструкции (рис. 3).
Рис.3
SМiC = 0; -M -P2 • 2 + XB • 4 = 0; (4)
SXi = 0; XB + XC = 0; (5)
SYi = 0; YC - P2 + YB = 0. (6)
Из уравнения (4)
XB = = 4,39 кн.
Из уравнения (5)
ХС = —ХВ = —4,39 кн.
Из уравнения (6)
YC = P2 - YB = 12 — 7,86 = 4,14 кн.
Из уравнения (3)
ХА = —ХВ + — Q = —4,39 + 5 — 8 = —7,39 кн.
Для проверки правильности решения задачи убедимся в том, что соблюдается уравнение равновесия для сил, приложенных ко всей конструкции (см. рис. 2):
SMiB = 0; • 4 + • 10 - Q • 2 - YA • 7 - М + Р2 • 2 =
= 5 • 4 + 8,66 • 10 — 8 • 2—12, 8 • 7 — 25 + 12 • 2 = 130,6 — 130,6=0.
Результаты расчета сведем в таблицу.
Силы,кн | |||||
ХА | YA | XB | YB | XC | YC |
-7,39 | 12,8 | 4,39 | 7,86 | -4,39 | 4,14 |
Таблица 1
Номер варианта | Р1 | Р2 | М,кнм | q, кн/м | |||
кн | |||||||
6,0 | — | 25,0 | 0,8 | ||||
5,0 | 8,0 | 26,0 | — | ||||
8,0 | 10,0 | 33,0 | 1,1 | ||||
10,0 | — | 25,0 | 1,3 | ||||
12,0 | — | 27,0 | 1,0 | ||||
14,0 | 12,0 | — | 0,9 | ||||
16,0 | 8,0 | 18,0 | 1,4 | ||||
12,0 | 6,0 | 20,0 | 1,0 | ||||
14,0 | — | 28,0 | 1,4 | ||||
8,0 | — | 26,0 | 0,9 | ||||
15,0 | 10,0 | 29,0 | 1,0 | ||||
15,0 | 8,0 | 28,0 | 1,5 | ||||
7,0 | 6,0 | 15,0 | 1,1 | ||||
5,0 | — | 30,0 | 0,9 | ||||
6,0 | 10,0 | 24,0 | 1,5 | ||||
8,0 | 11,0 | 31,0 | 0,8 | ||||
9,0 | 15,0 | 26,0 | 1,1 | ||||
7,0 | 16,0 | 27,0 | 0,8 | ||||
6,0 | 18,0 | 35,0 | 1,4 | ||||
7,0 | 16,0 | 32,0 | 0,8 | ||||
8,0 | 17,0 | 30,0 | 1,2 | ||||
5,0 | 6,0 | 34,0 | 1,5 | ||||
14,0 | 10,0 | 36,0 | 1,2 | ||||
10,0 | 13,0 | 28,0 | 1,3 | ||||
11,0 | 10,0 | 33,0 | 1,0 | ||||
15,0 | 15,0 | 18,0 | 1,4 | ||||
11,0 | 14,0 | 36,0 | 1,5 | ||||
12,0 | 12,0 | 30,0 | 1,1 | ||||
10,0 | 9,0 | 35,0 | 1,3 | ||||
9,0 | 10,0 | 29,0 | 1,5 | ||||
