Технические характеристики средств оптической разведки



В оптическом (видимом и инфракрасном) диапазоне информация разведкой добывается путем визуального, визуально-оптического, фото- и киносъемки, телевизионного наблюдения, наблюдения с использованием приборов ночного видения и тепловизоров.

Наибольшее количество признаков добывается в видимом диапазоне. Видимый свет как носитель информации характеризуется следующими свойствами:

• наблюдение возможно, как правило, днем или при наличии мощного внешнего источника света;

• сильная зависимость условий наблюдения от состояния атмосферы, климатических и погодных условий:

• малая проникающая способность световых лучей в видимом диапазоне, что облегчает задачу защиты информации о видовых признаках объекта.

ИК-лучи как носители информации обладают большей проникающей способностью, позволяют наблюдать объекты при малой освещенности. Но при их преобразовании в видимый свет для обеспечения возможности наблюдения объекта человеком происходит значительная потеря информации об объекте.

Так как физическая природа носителя информации в видимом и инфракрасном диапазонах одинакова, то различные средства наблюдения, применяемые для добывания информации в этих диапазонах, имеют достаточно общую структуру. Ее можно представить в виде, приведенном на рис. 3.5 [2].



Рис. 3.5. Структурная схема оптического приемника



Большинство средств наблюдения содержит оптический приемник, включающий оптическую систему, светоэлектрический преобразователь, усилитель и индикатор. В зависимости от вида светочувствительного элемента оптические приборы делятся на:

• визуально-оптические;

• фотографические;

• оптико-электронные.

В визуально-оптических средствах наблюдения светочувствительным элементом является сетчатка глаза человека. В традиционных фотоаппаратах и киноаппаратах светочувствительным элементом является фотопленка. В оптико-электронных приборах светочувствительным элементом является мишень светоэлектрического преобразователя.

Оптическая система или объектив проецирует световой поток от объекта наблюдения на поверхность светоэлектрического преобразователя (сетчатку глаза, фотопленку, фотодиод, фототранзистор, мишень светоэлектрического преобразователя). На мишени оптическое изображение преобразуется в электронное изображение, количество «свободных» электронов каждой точки которого пропорционально яркости соответствующей точки оптического изображения. Способы визуализации изображения для разных типов оптического приемника могут существенно отличаться. Изображение в виде зрительного образа формируется в мозгу человека, на фотопленке – в результате химической обработки светочувствительного слоя, на экране технического средства – путем параллельного или последовательного съема электронов с мишени, усиления электрических сигналов и формирования под их действием видимого изображения на экране оптического приемника.

Характеристики средств наблюдения определяются, прежде всего, параметрами оптической системы и светочувствительным элементом. Зависят они и от способов обработки электрических сигналов и формирования изображения при индикации. Основными характеристиками средств наблюдения являются:

• диапазон длин волн световых лучей, воспринимаемых средством наблюдения;

• чувствительность;

• разрешающая способность;

• поле (угол) зрения и изображения;

• динамический диапазон интенсивности света на входе оптического приемника, не вызывающий искажения изображения на его выходе.

Диапазон длин волн, воспринимаемых средством наблюдения, в видимом диапазоне 0,4…0,76 мкм, в инфракрасном диапазоне 0,76…14 мкм.

Чувствительность средства наблюдения оценивается минимальным уровнем энергии светового луча, при котором обеспечивается требуемое качество изображения объекта наблюдения. Качество изображения зависит как от яркости и контрастности проецируемого изображения, так и от помех. Помехи создают лучи света, попадающие на вход приемника от других источников света, и шумы светоэлектрического преобразователя. На экране светоэлектрического преобразователя при посторонней внешней засветке наблюдается ухудшение контраста изображение аналогичное варианту прямого попадания на экран телевизионного приемника яркого солнечного света.

Разрешающая способность характеризуется минимальными линейными или угловыми размерами между двумя соседними точками изображения, которые наблюдаются как отдельные. Так как изображение формируется из точек, размеры которых определяются разрешающей способностью средства наблюдения, то вероятность обнаружения и распознавания объекта возрастает с повышением разрешающей способности средства наблюдения (увеличением количества точек изображения объекта).

Поле зрения это часть пространства, изображение которого проецируется на экран оптического приемника. Угол, под которым средство наблюдения «видит» предметное пространство, называется углом поля зрения. Часть поля зрения, удовлетворяющая требованиям к качеству изображения, называется полем изображения.

Динамический диапазон оптического приемника определяет в децибелах интервал силы света на входе оптического приемника, при котором обеспечивается заданное качество изображения на его выходе. Если диапазон силы света от объектов наблюдения больше динамического диапазона оптического приемника, то происходит искажение добываемой информации и может вызвать выход его из строя.

Характеристики человеческого глаза.Наиболее совершенным средством наблюдения в видимом диапазоне является зрительная система человека, включающая глаза и области мозга, осуществляющие обработку сигналов, поступающих с сетчатки глаз. Возможности зрения человека характеризуются следующими показателями:

• глаз воспринимает световые лучи в диапазоне 0.4…0.76 мкм, причем максимум его спектральной чувствительности в светлое время суток приходится на границу зелено-голубого цвета (0.51мкм), в темноте – на границу желто-зеленого (0.55 мкм);

• порог угловых размеров, которые глаз различает как две раздельные точки на объекте наблюдения, составляют днем – 0.5…1 угловых минут, ночью–30 угловых минут;

• порог контрастности различимого объекта по отношению к фону составляет днем –0.01…0.03, ночью – 0.6;

• диапазон освещенности объектов наблюдения, к которым адаптируется глаз, достигает – 60…70 дБ;

• при освещенности менее 0.1 лк (в безоблачную лунную ночь) глаз перестает различать цвет.

• угловое поле зрения:

– в горизонтальной плоскости 65…95°;

– в вертикальной плоскости 60…90°;

– резкого изображения 30°;

• расстояние наилучшего зрения – 250 мм;

• время удержания взглядом изображения –0,06 с.

Рассмотрим понятие контрастности. Контрастность это отношение разности яркости объекта и фона к яркости объекта:

,

где – яркость объекта и фона соответственно.

Яркость это отношение силы света J, какой либо площадки к её площади :

.

Сила света измеряется в канделах (кандела–кд) и определяется как сила света источника монохроматического излучения частоты 540×1012 Гц (около 1 мкм) излучающего 0,00146 Вт на 1 ср (1 стерадиан это телесный угол с вершиной в центре сферы, вырезающий на поверхности сферы площадь, равную площади квадрата со стороной, по длине равной радиусу этой сферы).

Уникальные возможности зрительной системы человека обеспечиваются хрусталиком глаза, выполняющего функции объектива. Совершенство хрусталика проявляется, прежде всего, тем, что его кривизна с помощью специальных глазных мышц изменяется таким образом, чтобы обеспечить на сетчатке глаза максимально четкое изображение объектов, расположенных на различных расстояниях от наблюдателя. Хотя ведутся исследования по созданию подобных искусственных объективов, но приблизиться к возможностям хрусталика глаза пока не удается.

Характеристики объективов.Основу оптических систем и средств наблюдения составляют объективы, которые в силу постоянства кривизны поверхностей линз и оптической плотности стекла проецируют изображения с различного рода погрешностями. Наиболее заметны из них:

• сферическая аберрация, проявляющаяся в отсутствии резкости изображения на всем поле зрения (оно резко в центре или по краям);

• астигматизм – отсутствие одновременной резкости на краях поля изображения для вертикальных и горизонтальных линий;

• дисторсия – искривление прямых линий;

• хроматическая аберрация – появление цветных окантовок на границах световых переходов, вызванных различными коэффициентами преломления линз объектива спектральных составляющих световых лучей.

С целью уменьшения погрешностей объективы выполняются из большого (до 10 и более) количества линз с различной кривизной поверхностей. Все или отдельные группы линз склеиваются между собой.

Качество объективов описываются совокупностью характеристик, основными из которых являются:

• фокусное расстояние;

• угол поля зрения и изображения;

• светосила;

• разрешающая способность.

Фокусное расстояние f объектива представляет собой расстояние от оптической плоскости объектива до плоскости, где фокусируются входящие в объектив параллельные лучи света. По величине фокусного расстояния объективы делятся на короткофокусные, с фокусным расстоянием f, меньшим длины диагонали кадра поля изображения d (можно сказать, что d есть диаметр объектива), нормальные или среднефокусные (f = d), длиннофокусные и телеобъективы с f > d, а также с переменным фокусным расстоянием.

По углу поля зрения (изображения) различают узкоугольные объективы, у которых величина угла не превышает 30°, среднеугольные (угол в пределах 30°–60°), широкоугольные с углом более 60° и, наконец, – с переменным углом поля изображения у объективов с переменным фокусным расстоянием.

Чем больше фокусное расстояние fобъектива, тем больше деталей объекта можно рассмотреть на его изображении, но тем меньше угол поля зрения. Поэтому для обнаружения объекта используют короткофокусные объективы, а для распознавания – длиннофокусные.

Светосила характеризует уровень световой энергии, пропускаемой объективом к светочувствительному элементу. На светосилу объектива влияют следующие факторы:

• относительное отверстие объектива;

• прозрачность (коэффициенты пропускания, поглощения, отражения) линз;

• масштаб изображения.

Светосила без учета реальных потерь света в линзах оценивается величиной геометрического относительного отверстия, равного k = d/f, где d– диаметр входного отверстия объектива (апертура), f – фокусное расстояние. В зарубежной литературе светосила оценивается фокальным числом F = f/d. По величине относительного отверстия объективы делятся на сверхсветосильные, у которых (d/f>1/2), светосильные (d/f=1/2…1/4) и малосветосильные (d/f<1/4). Чем больше светосила объектива, тем выше чувствительность средства наблюдения. Однако при этом растут искажения изображения и для их уменьшения усложняют конструкцию светосильных объективов, что естественно приводит к их удорожанию.

На рис. 3.6 показано, как изменение относительного отверстия влияет на изменение светосилы объектива. При уменьшении относительного отверстия уменьшатся телесный угол b, под которым свет попадает на светочувствительный элемент.



Рис. 3.6. Влияние изменения относительного отверстия на изменение светосилы объектива



Свет, падающий на линзу и проходящий через нее, отражается и поглощается. Количество поглощенного света зависит от толщины стекла (в среднем 1…2% на 1 см толщины). Линзы отражают 4…6% падающего на них света. Чем больше отражающих поверхностей имеет объектив, тем больше потери света. В объективах из 5…7 линз потери света на отражение могут составлять 40…50%. Уменьшают потери света просветлением линз. Просветлением называются способы уменьшения отражения света от поверхности стекла путем нанесения на него тонкой пленки с коэффициентом преломления, меньшим преломления стекла линзы. Толщина просветляющей пленки должна составлять 1/4 длины волны падающего на линзу света. В этом случае отраженные лучи света в силу противоположности их фаз фазам падающих лучей компенсируются и, следовательно, отражение света отсутствует. Первоначально объективы просветляли для желто-зеленой части спектра, к которой наиболее чувствителен глаз человека. Просветленный объектив в отраженном свете приобретал сине-фиолетовый опенок и назывался «голубой» оптикой. Современные технологии просветления оптики позволяют наносить на поверхность линзы 12-14 слоев просветляющих пленок и перекрывать тем самым весь спектр видимого диапазона света. Такую оптику маркируют индексами МС - многослойное покрытие. Объективы МС в отраженном свете не меняют цвет.

Разрешающая способность объектива это его возможность передавать мелкие детали изображения. Она выражается максимальным числом N штрихов и промежутков между ними на 1 мм поля изображения в его центре и по краям. Наиболее высокую разрешающую способность имеют объективы для микрофотографирования в микроэлектронике и астрономических телескопов. В них разрешающая способность достигает 1000 лин./мм. Разрешение объективов применяемых в фотографии составляет 50 лин./мм

В связи с большими техническими проблемами создания универсальных объективов с высокими значениями показателей, оптическая промышленность выпускает широкий набор специализированных объективов: для фото и киносъемки, портретные, проекционные, для микрофотографирования и т.д.

Для добывания информации применяются объективы трех видов: для аэрофотосъемки, широкого применения (фото, кино и видеосъемки с использованием бытовых и профессиональных камер) и для скрытой съемки.

Объективы широкого применения разделяются в соответствии с размерами фотоаппаратов: для малоформатных и миниатюрных, среднеформатных и крупноформатных камер.

Для скрытого наблюдения используются:

• телеобъективы с большим фокусным расстоянием (300–4800 мм) для фотографирования на большом удалении от объекта наблюдения, например, из окна противоположного дома и далее;

• так называемые точечные объективы для фотографирования из портфеля, часов, зажигалки, через щели и отверстия. Они имеют очень малые габариты и фокусное расстояние, но большой угол поля зрения.

Например, объектив фотоаппарата РК 420, вмонтированного в корпус наручных часов, имеет размеры 7.5 мм с апертурой 2.8 мм. В миникамерах фирм Hitachi, Sony, Philips. Oscar используются объективы диаметром 1–4 мм и длиной до 15 мм.

Визуально-оптические приборы.Для визуально-оптического наблюдения применяются оптические приборы, увеличивающие размеры изображения на сетчатке глаза. В результате этого повышается дальность наблюдения, вероятность обнаружения и распознавания мелких объектов. К визуально-оптическим приборам относятся:

• бинокли;

• монокуляры;

• подзорные трубы;

• специальные телескопы.

Бинокли. Для наблюдения за объектами наиболее распространены бинокли. Бинокль (от латинского Bini –пара и oculus – глаз) – оптический прибор из двух параллельных соединенных между собой зрительных труб (система Кеплера). В зависимости от оптической схемы зрительной трубы бинокли разделяются на обыкновенные и призменные.

Простейшая телескопическая система бинокля представляет собой двухкомпонентную систему Кеплера, изображенную на рис. 3.7 [5].

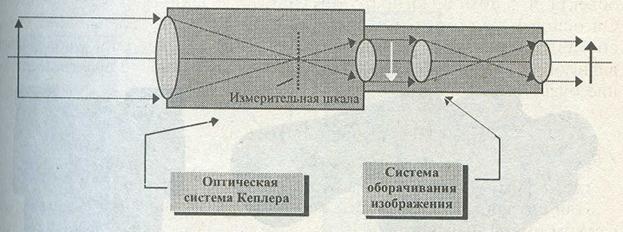

Рис. 3.7. Телескопическая система бинокля



Кратность увеличения Г оптической системы Кеплера определяется отношением фокусных расстояний:

Г = f1/f2

Основной недостаток оптической системы Кеплера – переворачивание изображений, из-за чего наблюдатель видит всё вверх ногами. Для устранения этого недостатка в систему вводят компоненты, обеспечивающие нормальное положение объекта. В качестве таких элементов вводят дополнительные линзы (зрительные трубы с дополнительными линзами называют обыкновенными, см. рис. 3.8) либо призмы (зрительные трубы с призмами называют призменными, см. рис. 3.9).



Рис. 3.8. Обыкновенная зрительная труба



Рис. 3.9. Призменная зрительная труба



Зрительная труба призменного бинокля состоит из объектива, обращенного в сторону объекта наблюдения, системы призм, оборачивающей изображение, и окуляра – объектива, обращенного к зрачку глаза. В обыкновенном бинокле призмы отсутствуют, оптические оси объектива и окуляра трубы совпадают, расстояние между центрами объективов и центрами окуляров зрительных труб одинаково и равно 65 мм (среднее расстояние между зрачками глаз наблюдателя). Бинокли этого типа просты по устройству, обладают высокой светосилой, однако имеют малое поле зрения и не позволяют устанавливать углоизмерительную сетку. Наиболее распространены призменные бинокли. Они обладают сравнительно большим полем зрения и повышенной стереоскопичностью за счет увеличения расстояния между центрами объективов труб. В призменных биноклях устанавливают углоизмерительную сетку в фокальной плоскости окуляра. Зрительные трубы у призменных биноклей шарнирно закреплены на общей оси, что позволяет подбирать расстояние между окулярами по базе глаз наблюдателя от 54 до 74 мм.

Объективы и призмы оборачивающей системы закреплены в зрительных трубах неподвижно, а окуляры могут выдвигаться для установки по силе зрения наблюдателя. Для этого на окулярных трубах наносятся диоптрийные шкалы. Современные бинокли имеют большие коэффициенты (кратности) увеличения. Например, увеличение бинокля Navigator(рис. 3.10)изменяется в пределах 8…24, угол поля зрения ~ 8 градусов, диаметр объектива 50 мм, предельное разрешение не более 2,6 угловых секунд, цена 1400 рублей [6]. Бинокль Commander XP(рис. 3.11) имеет кратность увеличения 7, поле зрения при дальности 1000 метров составляет 130 метров, цена 43000 рублей [6]. При достаточно большом увеличении визуально-оптического прибора его угол зрения становится столь малым, что трудно из-за дрожания рук удерживать изображение наблюдаемого объекта в поле зрения прибора.

Рис. 3.10. Бинокль Navigator



Рис. 3.11. Бинокль Commander XP



Для стабилизации изображения визуально-оптические приборы устанавливают на штативе или треноге. В более дорогих приборах применяют электронную стабилизацию изображения, обеспечивающую наблюдение с рук или с движущегося транспорта.

Чтобы улучшить наблюдение при тумане, ярком солнечном освещении или зимой на фоне снега, на окуляры бинокля надеваются желто-зеленые светофильтры. В некоторых биноклях для обнаружения активных инфракрасных приборов ночью применяют специальный экран, чувствительный к инфракрасным лучам.

В последнее время применяются так называемые панкратические бинокли, плавно изменяющиеся увеличение в значительных пределах (от 4 до 20 и более). При этом в обратно пропорциональной зависимости изменяется величина поля зрения. Такие бинокли наиболее удобны для наблюдения: позволяют производить поиск объектов при большом поле зрения, но малом увеличении, а изучение объекта – при большом увеличении. Например, панкратический бинокль фирмы Tasko (США) имеет увеличение 8–15, угол зрения 6.0–3.6 градусов и диаметр входного зрачка 5–2.3 мм. У панкратических зрительных труб увеличение может изменяться в еще больших пределах. Например, кратность увеличения зрительной трубы фирмы Swiff (Великобритания) составляет 6–30 при угле зрения 7.5–1.3 градусов.

Для скрытного наблюдения удаленных объектов применяют подзорные трубы и специальные телескопы, имеющие объективы с большим фокусным расстоянием. Например, телескоп РК 6500 при фокусном расстоянии 3900 мм и диаметре входной апертуры 350 мм позволяет опознать автомобиль на удалении до 10 км. Однако телескоп имеет сравнительно большие размеры 460x560x1120 мм, вес 54 кг и устанавливается на специальном штативе с электроприводом [2].

Приборы ночного видения.Бинокли позволяют вести наблюдение в светлое время суток. В ночное время могут быть использованы приборы ночного видения, работающие в ближнем инфракрасном диапазоне длин волн (0,8…1 мкм). Структурная схема прибора ночного видения приведена на рис. 3.12 [5].



Рис. 3.12. Структурная схема прибора ночного видения



Для визуально-оптического наблюдения в инфракрасном диапазоне необходимо переместить невидимое для глаз изображение в инфракрасном диапазоне (более 0.76 мкм) в видимый диапазон. Эта задача решается в приорах ночного видения (ПНВ). Основу приборов ночного видения составляет электронно-оптический преобразователь (ЭОП), преобразующий невидимое глазом изображение объекта наблюдения в видимое изображение. Самый простой ЭОП, так называемый стакан Холста (по имени изобретателя Холста де Бургоса) состоит из двух параллельных пластин, помещенных в стеклянный стакан, из которого выкачан воздух (рис. 3.13).

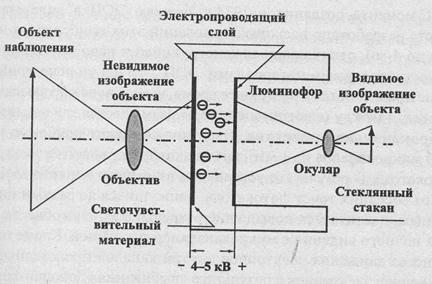

Рис. 3.13. Стакан Холста



Внешняя сторона первой пластины – фотокатода покрыта светочувствительным материалом (слоем из окиси серебра с цезием), второй представляет металлизированный экран с люминофором. Между пластинами создает сильное электрическое поле разностью электрических потенциалов 4–5 кВ.

На фотокатод объективом проецируется изображение в ИК-диапазе. В каждой точке фотокатода под действием фотонов света возникают свободные электроны, количество которых пропорционально яркости соответствующей точки изображения. Электрическое поле между пластинами вырывает свободные электроны из фотокатода и, разгоняя, устремляет их к экрану с люминофором. В моменты столкновения электронов с люминофором возникают вспышки видимого света, яркость которых пропорциональна количеству электронов. Таким образом, на экране с люминофором формируется видимое изображение, близкое исходному изображению в ИК-диапазоне.

Однако параметры (чувствительность, разрешение) рассмотренного электронно-оптического преобразователя невысокие и не обеспечивают наблюдение при низкой освещенности и, следовательно, добывание демаскирующих признаков об объекте с мелкими деталями.

С момента создания в 1934 году первого ЭОП в виде стакана Холста разработано несколько поколений этих приборов (от нулевого до 4-го). ЭОП 3 и 4-го поколений, которые используются в настоящее время, имеют чувствительный фотокатод, а между пластинами камеры размещается так называемая микроканальная пластина. Пластина содержит приблизительно 5000 микроканалов 1 мм2, внутри которых движутся электроны фотокатода. В результате устранения взаимного влияния электронов от соседних точек фотокатода, движущихся по разным микроканалам, достигается повышение разрешающей способности прибора ночного видения с микроканальной пластиной. Кроме того, в процессе движения электронов внутри каналов происходит «размножение» электронов в результате выбивания их из стенки канала при столкновении с нею движущихся электронов. На основе ЭОП 2 и 3-го поколений созданы различные приборы ночного видения, включающие ночные бинокли и очки, артиллерийские приборы и прицелы для различных образцов военной техники.

Оптическая система аналогична используемым в биноклях. Электрооптический преобразователь преобразует ИК-излучение в видимое изображение, выводя его на встроенный экран. В качестве устройства фиксации изображения выступает человеческий глаз либо фотоаппарат.

Приборы ночного видения могут работать как в пассивном, так и в активном режиме. Пассивный режим применяется при наличии собственного излучения объекта и в условиях, когда освещенность области наблюдения более 10-5 лк – это уровень освещенности звездной ночи.

Активный режим используется в условиях полного отсутствия освещения. В этом случае для подсветки используется непрерывное или импульсное лазерное излучение в ближнем инфракрасном диапазоне длин волн (0,8…1 мкм).

Приборы ночного видения отличаются большим многообразием внешнего вида и характеристик. Для примера на рис. 3.14 приведена фотография прицела ночного видения «Комбат-М» [7].

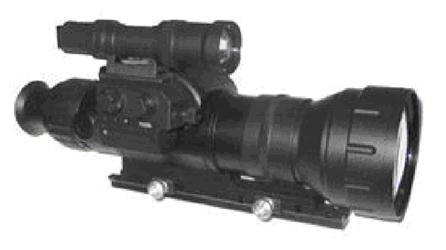

Рис. 3.14. Прицел ночного видения «Комбат-М»



Прицел позволяет стрелять из различных марок оружия, как в дневное время суток, так и ночью без демонтажа прицела и регулировки сетки и оптики. Прицел имеет все преимущества лучших образцов ночных и дневных прицелов. Уникальный прицел имеет сетку с плавно регулируемой яркостью; защиту от световых перегрузок; универсальное крепление и фиксатор окуляра. Встроенный оптический компенсатор устраняет необходимость перефокусировки оптики при переключении режимов с «ночного в дневной, комплектуется мощным светодиодным или лазерным ИК осветителем с дальностью действия от 250 до 600 метров.

Характеристики прицела:

• Увеличение 6;

• Макс, дальность действия ночью (0.005лк) 500м;

• Макс, дальность действия днем 700м;

• Предел разрешения 40 лин/мм;

• Поле зрения 6 град;

• Мин. усиление 20 000;

• Диоптрийность окуляра +/-5;

• Диаметр вых. зрачка 6 мм

• Удаление вых. зрачка 47 мм;

• Точность выверки (один щелчек) на расстоянии 100 м 1.8 см;

• Батарея 3В, CR123A литиевая;

• Время непрерывной работы 50 часов;

• Диапазон температур -30...+45 град. С;

• Габариты (290X110X96) мм;

• Вес 1.35 кг;

• Цена 89 000 рублей.

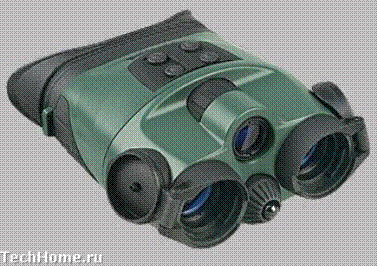

На рис. 3.15 приведена фотография бинокля ночного видения «Viking» [7].

Рис. 3.15. Бинокль ночного видения «Viking»



Бинокли ночного видения серии Viking – малогабаритные приборы профессионального качества, отличающиеся компактностью и малым весом. Их конструкция обеспечивает широкое поле зрения и наилучшее качество изображения в условиях естественной ночной освещенности. Центральная фокусировка изображения и постоянное межзрачковое расстояние обеспечивают надежность и удобство в эксплуатации. Все бинокли серии Viking оснащены мощным ИК осветителем. Мягкий монолитный наглазник защищает глаза наблюдателя от посторонних засветок и маскирует зеленое свечение. Эксклюзивная система откидных крышек объективов дает дополнительные преимущества при работе с биноклем, а тщательно продуманная эргономика монолитного корпуса из водостойкого пластика со специальным покрытием обеспечивает высокий уровень комфорта для наблюдателя. Два инфракрасных осветителя дают возможность оптимизировать процесс наблюдения. Широкоугольный ИК осветитель ближнего света обеспечивает превосходное панорамное изображение на коротких расстояниях до 30 метров. Основной ИК осветитель дает возможность концентрированного обзора на расстоянии до 150 метров.

Характеристики бинокля:

• Диаметр входных линз 24 мм;

• Увеличение 2;

• Максимальное расстояние от окуляра до глаз 12 мм;

• Минимальная дистанция фокусировки 1 м;

• Угол зрения 30 град;

• Макс, дальность действия ночью (0.005лк) 150м;

• Предел разрешения 36 лин/мм;

• Вес 0,6 кг;

• Цена 13 000 рублей.

На рис. 3.16 приведена фотография очков ночного видения «Барс 1х22» [3].

Рис. 3.16. Очки ночного видения «Барс 1х22»



Очки ночного видения с инфракрасным излучателем «Барс 1x22» предназначены для наблюдения и ориентирования на местности в темное время суток как при естественной освещенности от луны и звезд, так и в полной темноте с включенным инфракрасным осветителем. Они являются электронно-оптическим прибором, принцип действия которого основан на преобразовании видимого и ИК-излучения в поток электронов, последующее усиление этого потока с помощью электронно-оптического преобразователя и обратное преобразование усиленного электронного потока в свет за счет электролюминесценции. Очки ночного видения Барс состоят из объективов, окуляров, корпуса, инфракрасного осветителя, кнопки включения трубки, кнопки включения осветителя, переключателя мощности осветителя, регулировки угла излучения осветителя, батарейного отсека и крышек с диафрагмами. Окуляры прибора имеет диоптрийную подвижку, позволяющую устанавливать их по глазу наблюдателя. В корпусе очков размещены электронно-оптические преобразователи, преобразователь напряжения, инфракрасный осветитель, умножитель и элементы питания. Включение очков производится нажатием кнопки, включение осветителя производится нажатием кнопки. Крышки с диафрагмами предназначены для защиты очков при включении днем.

Характеристики очков ночного видения:

· Время работы от одного комплекта батарей
- без осветителя 25 час
- с осветителем 7 час

· Габарит, размеры, 137x90x105 мм

· Масса (без комплекта батарей) не более 0,6 кг

· Температурный диапазон -40...+40°С

· Дальность видения человека в полный рост:
- при освещенности 5…10 лк 100 м
- в полной темноте с осветителем 80 м

· Видимое увеличение, крат. не менее 1

· Угловое поле зрения 40 град

· Угол излучения осветителя, 6-20 град

· Напряжение питания 3 В.

· Цена 14 000рублей.

Фото-и киноаппараты.Визуально-оптическое наблюдение, использующее такой совершенный оптический прибор, как глаз, является одним из наиболее эффективных способов добывания, прежде всего, информации о видовых признаках. Однако оно не позволяет регистрировать изображение для последующего изучения или документирования результатов наблюдения. Хотя получение документов, подтверждающих тот или иной вид деятельности конкурентов, является важным элементом промышленного шпионажа.

Для этих целей применяют фотографирование и киносъемку с помощью фото и киноаппаратов.

Фотоаппаратпредставляет собой оптико-механический прибор для получения оптического изображения фотографируемого объекта на светочувствительном слое фотоматериала. Все фотоаппараты состоят из светонепроницаемого корпуса с закрепленным на его передней стенке объективом, устройства для размещения или фиксации светочувствительного материала, расположенного у задней стенки корпуса, и затвора.

Так как светочувствительный материал обеспечивает получение качественной фотографии при строго дозированной световой энергии, проецируемой на светочувствительный материал, то затвор пропускает световой поток в течение определенного времени (времени экспозиции или выдержки) от фотографируемого объекта.

Указанные части фотоаппарата являются основными. По мере конструктивного развития фотоаппарат «обрастал» различными узлами и механизмами, которые облегчали и автоматизировали процесс съемки, позволяли расширить возможности применения фотоаппарата, улучшить его технические параметры. Эти узлы и механизмы называют вспомогательными. Подробно об устройстве современных фотоаппаратов можно прочитать в [5].

Профессиональные фотоаппараты известных фирм (Nicon, Canon, Зенит, Kodak, Olympus, Contax, Pentax и др.) представляют собой сложнейшие оптико-электромеханические устройства, автоматически учитывающие все изменения в освещенности объекта во время фотосъемки.

В настоящее время на смену фотоаппаратам, использующим фотопленку, пришли цифровые фотоаппараты. Однако достоинством пленочных фотоаппаратов является возможность достижения большой разрешающей способности, до 500 лин./мм, которой обладают пленки, применяемые в аэрофотосъемке. Это соответствует цифровому фотоаппарату с максимальным разрешением 200 млн. пикселей.

Цифровой фотоаппарат. Цифровая фотография вошла в нашу жизнь в начале 90–х годов. Цифровой фотоаппарат представляет собой малогабаритную камеру на ПЗС-матрице (ПЗС - прибор с зарядной связью) электрические сигналы с выхода которой записываются, преобразуются в цифровой вид и запоминаются полупроводниковой памятью фотоаппарата выполненной в виде специальных карт – флэш-карт.

Цифровой электронный фотоаппарат, обладая возможностями классического электромеханического фотоаппарата, предоставляет пользователю дополнительные функции, которые существенно повышают оперативность фотографии. К ним относятся: возможность съемки в непрерывном режиме с, частотой 5–15 кадров/с; запись текстовых и звуковых комментариев; даты и времени фотосъемки, просмотр изображений в процессе и после съемки на поворачивающемся экране (LCD-панели размером 4–5 см), отображение текущих параметров съемки (числа отснятых кадров, объем свободной памяти, текущий режим компрессии) и др.

Цифровой фотоаппарат также сопрягается с компьютером. Отснятое изображение может отображаться на экране дисплея, редактироваться с помощью графических редакторов, выводиться на печать, передаваться по сети.

Разрешение изображения цифрового фотоаппарата определяется разрешением его светоэлектрического преобразователя и в настоящее время составляет 20…30 млн. пикселей. Это гораздо меньше разрешающей способности лучших пленочных фотоаппаратов (200 млн. пикселей). Однако учитывая перспективы миниатюризации радиоэлектронных элементов, прежде всего «памяти», и повышения разрешения ПЗС, у цифровых фотоаппаратов большое будущее.

Цифровые фотоаппараты, так же как и приборы ночного видения отличаются большим многообразием внешнего вида и характеристик. Для примера на рис. 3.17 приведена фотография цифрового фотоаппарата «Sony Alpha DSLR-A350 Kit» [8].

Рис. 3.17. Цифровой фотоаппарат «Sony Alpha DSLR-A350 Kit»



Характеристики фотоаппарата:

· Общее число пикселов 14,9 млн.;

· Максимальное разрешение 4592x3056;

· Скорость съемки 2.5 кадр./сек;

· Емкость аккумулятора 730 фотографий;

· Запись видео и звука нет;

· Цена 28 600 рублей.

На рис. 3.18 приведена фотография цифрового фотоаппарата «Nikon D700 Body» [8].

Рис. 3.18. Цифровой фотоаппарат «Nikon D700 Body»



Характеристики фотоаппарата:

· Общее число пикселов 12,9 млн.;

· Максимальное разрешение 4256x2832;

· Скорость съемки 6 кадр./сек;

· Запись видео и звука нет;

· Размеры 147x123x77 мм;

· Цена 98 000 рублей.

На рис. 3.18 приведена фотография цифрового фотоаппарата «Canon EOS-1Ds Mark III Body» [8].

Рис. 3.18. Цифровой фотоаппарат «Canon EOS-1Ds Mark III Body»



Характеристики фотоаппарата:

· Общее число пикселов 21,9 млн.;

· Максимальное разрешение 5616x3744;

· Скорость съемки 5 кадр./сек;

· Запись видео нет;

· Запись звука есть;

· Размеры 156x160x80 мм;

· Цена 98 000 рублей.

Если съемку объекта необходимо производить на малых расстояниях, В этом случае используются фотоаппараты, замаскированные в сумках, папках, зажигалках, часах. Однако информации об их характеристиках в открытой печати отсутствует.

Информация о движущихся объектах добывается путем кино- и видеосъемки с помощью киноаппаратов и видеокамер. При киносъемке изображение фиксируется на светочувствительной кинопленке, при видеозаписи – на магнитной пленке.

Под киносъемкой понимают процесс фиксации серии последовательных изображений (кадров) объекта наблюдения через заданные промежутки времени, определяемые частотой кадров в секунду. Каждый кадр кинофильма содержит изображение объекта в момент съемки. Число кадров колеблется от единиц кадров в минуту и даже часов для съемки медленно текущих процессов до сотен тысяч в секунду – для сверхскоростной специальной съемки, например, для наблюдения электрического разряда или полета пули.

Киноаппараты. Устройство киноаппарата близко к устройству фотоаппарата с той принципиальной разницей, что в процессе киносъемки пленка скачкообразно продвигается с помощью грейферного механизма перед кинообъективом на один кадр. Закрытие объектива на время продвижения кинопленки осуществляется заслонкой (обтюратором), вращение которой перед объективом синхронизировано с работой грейфера. Киносъемка движущихся людей производится на 8 и 16-мм пленку с частотой 16–32 кадра в секунду.

Цифровые видеокамеры. Вместе с цифровыми фотоаппаратами в нашу жизнь в начале 90–х годов вошли и цифровые видеокамеры. В настоящее время выпускается около 600 наименований видеокамер имеющих множество особенностей. По виду используемой памяти их можно разделить на четыре класса: запись информации на магнитную ленту; – на DVD-диск; – на жесткий диск; – на флэш-карту.

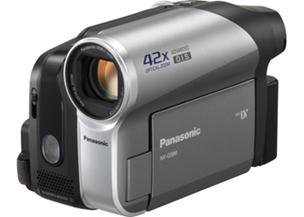

На рис. 3.19 приведена фотография цифровой видеокамеры «Panasonic NV-GS90» [9], в которой используется miniDV-кассета с магнитной лентой с продолжительностью записи 65 минут. Для сравнения VHS-кассеты позволяют записать 6 часов видео.



Рис. 3.19. Цифровая видеокамера «Panasonic NV-GS90»



Характеристики видеокамеры:

· Носитель записи – miniDV-кассета

· Выход DV – есть

· Аналоговый выход – есть

· Разрешение матрицы , 0.4 млн. эффективных пикселов

· Оптический трансфокатор 42х

· Время записи 65 минут

· Система оптической стабилизации – есть

· Цена 9 200рублей.

Трансфокатор это объектив с переменным фокусным расстоянием, позволяющий осуществлять приближение или удаление снимаемого объекта. Точная компенсация дрожания руки предотвращает нечеткость изображения. Улучшенная система оптической стабилизации Panasonic Advanced O.I.S. подавляет эффект дрожания руки при съемке. Обнаружив вибрацию камеры с помощью гироскопических датчиков, она мгновенно смещает линзу объектива для коррекции его оптической оси. Эта операция выполняется 4000 раз в секунду. А поскольку данная система является оптической, ее работа не приводит к потере качества изображения.

На рис. 3.20 приведена фотография цифровой видеокамеры «Panasonic SDR-SW20» [9], в которой для записи информации используется флэш-карта.



Рис. 3.20. Цифровая видеокамера «Panasonic SDR-SW20»



Характеристики видеокамеры:

· Носитель записи – флэш-карта до 16 GB

· Высокоскоростной интерфейс – есть

· Аналоговый выход – есть

· Разрешение матрицы 0.4 млн. эффективных пикселов

· Оптический трансфокатор 10х

· Время записи – до 20 часов

· Система оптической стабилизации – есть

· Цена 11 600рублей.

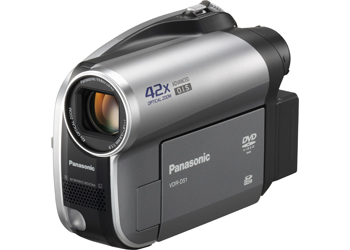

На рис. 3.21 приведена фотография цифровой видеокамеры «Panasonic VDR-D51» [9], в которой для записи информации используется DVD диск, и флэш-карта.

Рис. 3.21. Цифровая видеокамера «Panasonic VDR-D51»



Характеристики видеокамеры:

· Носитель записи – 8 мм DVD-диск, флэш-карта до 16 ГБ

· Высокоскоростной интерфейс – есть

· Аналоговый выход – есть

· Разрешение матрицы 0.3 млн. эффективных пикселов (640´480)

· Оптический трансфокатор 42х

· Время записи – до 20 часов

· Система оптической стабилизации – есть

· Цена 10 700рублей.

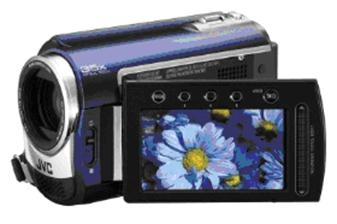

На рис. 3.22 приведена фотография цифровой видеокамеры «JVC GZ-MG330AEZ» [9], в которой для записи информации используется жесткий диск.

Рис. 3.22. Цифровая видеокамера «JVC GZ-MG330AEZ»



Характеристики видеокамеры:

· Носитель записи – жесткий диск на 30 ГБ

· Высокоскоростной интерфейс – есть

· Аналоговый выход – есть

· Разрешение матрицы 0.8 млн. эффективных пикселов

· Оптический трансфокатор 35х

· Время записи – 37,5 часов

· Система оптической стабилизации – нет

· Цена 14 100рублей.

На рис. 3.23 приведена фотография цифровой видеокамеры (видеорегистратора) «DV-003» [9], в которой для записи информации используется флэш-карта и которая считается самой миниатюрной в мире цифровой видеокамерой.

Рис. 3.23. Цифровая видеокамера «DV-003»



Характеристики видеокамеры:

· Носитель записи – флэш-карта 1 ГБ

· ЮСБ порт для скачивания накопленной информации

· Разрешение матрицы 0,03 млн. эффективных пикселов (172´144)

· Время записи – 33 часа

· Изображение – цветное

· Питание – встроенный аккумулятор, до 2 часов работы

· Габаритные размеры – 60 ´20 ´ 10 мм

· Цена – не известна.

Средства телевизионного наблюдения.Средства телевизионного наблюдения используются для дистанционного наблюдения движущихся объектов. Это наиболее совершенный способ получения конфиденциальной информации. Применение специальных миниатюрных телекамер позволяет сделать это наблюдение абсолютно незаметным, информативным и безопасным. В общем случае схема комплекса средств телевизионного наблюдения может быть представлена в виде, приведенном на рис. 3.24.



Рис. 3.24. Комплекс средств телевизионного наблюдения



При телевизионном наблюдении изображение объективом проецируется на светочувствительный слой фотокатода вакуумной передающей трубки или мишени твердотельного преобразователя. Фотокатод содержит вещества, из атомов которого кванты световой энергии выбивают электроны, количество которых пропорционально энергии света (яркости элемента изображения). На фотокатоде образуется изображение Q(x,y,t) в виде электрических зарядов, эквивалентное оптическому B(x,y,t) изображению, где Q и В – значения соответственно величины зарядов и яркости в точках с координатами х, у в момент времени t. В вакуумных телевизионных передающих трубках производится считывание величины заряда с помощью электронного луча трубки, отклоняемого по горизонтали и вертикали магнитными полями. Эти поля создаются отклоняющими катушками, надеваемыми на горловину телевизионной трубки.

За время развития телевидения разработано много типов передающих телевизионных трубок, отличающихся чувствительностью фотокатода и разрешающей способностью. Появление достаточно простых ТВ-трубок типа «видикон» позволило создать компактные телекамеры. Миниатюрные видиконы с диаметром до 15 мм обеспечивают четкость 400–600 линий. На основе видикона разработаны различные варианты телевизионных передающих трубок: плюмбикон, кремникон, суперортикон, изокон и др., обеспечивающие качественное светоэлектрическое преобразование в широком диапазоне длин волн и освещенности.

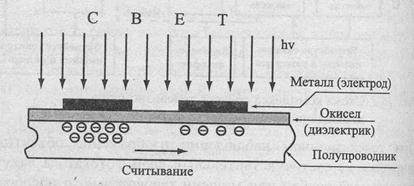

В начале 70-х годов был открыт и реализован новый принцип построения безвакуумных, твердотельных преобразователей «свет – электрический сигнал», так называемых приборов с зарядовой связью (ПЗС). В основу таких приборов положены свойства структуры металл-окисел-полупроводник, называемой МОП-структурой (рис. 3.25).

Рис. 3.25. Структура металл-окисел-полупроводник



Фотокатод или мишень ПЗС представляет линейку или матрицу из ячеек с МОП-структурами, образованными горизонтальными и вертикальными токопроводящими прозрачными электродами. Размеры каждой ячейки соответствуют размерам элемента изображения. Разрешающая способность П3С определяется количеством ячеек, размещающихся в поле изображения.

Считывание зарядов, образующихся в каждой ячейке ПЗС под действием света точек изображения, производится путем последовательного перекачивания зарядов с ячейки на ячейку под действием управляющих сигналов, подаваемых на электроды. В результате этого на выходе ПЗС образуется последовательность электрических сигналов, амплитуда которых соответствует величине заряда на ячейках мишени ПЗС.

Электрический сигнал с выхода вакуумной передающей трубки или ПЗС усиливается и передается по кабелю или в виде радиосигналов к телевизионному приемнику. Последний выполняет обратные функции, преобразуя электрический сигнал в изображение, яркость каждого элемента которого эквивалентна амплитуде соответствующего сигнала. Формирование изображения производится на экране приемной масочной вакуумной трубки (кинескопа) или экране плоских панелей.

В вакуумной приемной телевизионной трубке (кинескопе) изображение создается на ее экране с люминофором электронным лучом, модулируемым электрическим сигналом изображения и отклоняемым по горизонтали (строке) и вертикали (по кадру) синхронно с траекторией отклонения луча передающей трубки или считывания с ПЗС. Синхронность обеспечивается путем передачи синхронизирующих сигналов в виде групп импульсов, моменты формирования которых соответствуют границам строк и кадров. Синхроимпульсы совместно с сигналом изображения образуют полный телевизионный сигнал. В приемнике из полного телевизионного сигнала выделяются синхроимпульсы, которые синхронизируют работу устройств кадровой и строчной развертки. Эти устройства формируют сигналы, при прохождении которых по катушкам отклонения, надетых на горловину кинескопа, создаются магнитные поля, отклоняющие электронный луч.

Но вакуумные приемные телевизионные трубки громоздкие, тяжелые, хрупкие, нуждаются в высоковольтном (20–25 кВ) источнике постоянного тока, устройства развертки потребляют достаточно большую мощность, создаваемые трубкой поля не безвредны для человека. Поэтому в настоящее время широкое применение нашли газоразрядные и жидкокристаллические панели.

Газоразрядную панель образуют два плоскопараллельных стекла, между которыми размещены миниатюрные газоразрядные элементы. В инертном газе газоразрядного элемента под действием управляющих сигналов, формируемых микропроцессором устройства синхронизации и подаваемых на прозрачные электроды одного или обоих стекол, возникает разряд с ультрафиолетовым излучением. Это излучение вызывает свечение нанесенного на переднее или заднее стекло люминофора одного цвета черно-белой панели или люминофоров красного, зеленного и синего цветов цветной панели.

Основой жидкокристаллической панели служат также две плоскопараллельные стеклянные пластины. На одну из них нанесены прозрачные горизонтальные и вертикальные токопроводящие электроды. В местах их пересечения укреплены пленочные транзисторы, два вывода которых соединены электродами на стекле, а третий образует обкладку конденсатора. Вторую пластину конденсатора представляет прозрачный металлизированный слой на второй стеклянной пластине, расположенной параллельно первой на расстоянии, измеряемой микронами. Между пластинами помещено органическое вещество (жидкий кристалл), поворачивающее под действием электрического поля плоскость поляризации проходящего через него света. С двух сторон панели укреплены поляроидные пленки, плоскости поляризации которых повернуты на 90° относительно друг друга.

Растр телевизионного изображения формируется сигналами, генерируемыми устройством синхронизации и подаваемыми на электроды стеклянных пластин. При подаче на эти электроды напряжения в точке их пересечен конденсатор заряжается и возникает электрическое поле между соответствующими обкладками конденсатора. В зависимости от величины напряжения изменяется угол поляризации жидкого кристалла между обкладками конденсатора. При отсутствии напряжения и, соответственно, электрического поля жидкий кристалл поворачивает угол поляризации света от лампы подсветки на 90°, в результате чего свет свободно проходит через поляроидные пленки. В зависимости от напряжения на обкладках конденсатора угол поляризации может изменяться от 90° до 0°, а прозрачность ячейки панели – от максимальной до непропускания света. Панель цветного телевизора содержит красный, зеленый и синий светофильтры, образующие триаду элемента разложения изображения.

Основными характеристиками телевизионных средств наблюдения являются чувствительность передающих трубок (ПЗС) и разрешающая способность. Чувствительность определяется чувствительностью материала фотокатода (мишени), а разрешение – количеством строк разложения изображения. Современные передающие телевизионные трубки имеют чувствительность, обеспечивающую телевизионное наблюдение объектов при их освещенности порядка 0,01 лк.

Разрешающая способность современных телевизионных средств наблюдения определяется количеством телевизионных линий, формирующих изображение, и составляет 350–650 линий. Чем выше разрешение, тем меньше длительность сигнала элемента изображения и тем шире спектр телевизионного сигнала. Ширина спектра телевизионного видеосигнала, передаваемого с частотой кадра 25 Гц и разрешением в 625 строк, составляет 6.5 МГц, телевизионного радиосигнала – 8 МГц.

С целью обеспечения скрытого наблюдения средства наблюдения камуфлируются под бытовые приборы и личные вещи. Видеопередатчики работают в диапазоне частот от 60 МГц до 2.3 ГГц. Их мощность составляет от 40 мВт до 50 Вт, при этом обеспечивают дальность передачи от нескольких метров до 20 км. Например, дальность передачи миниатюрного передатчика РК 5115 при мощности 1.5 Вт на частоте 236 МГц составляет 400 м. Для увеличения дальности передачи используются специальные ретрансляторы [6].

Для приема телевизионных радиосигналов используются как телевизионные приемники широкого применения, так и специальные. Например, видеоприемник РК 625 предназначен для приема сигналов в диапазоне от 60 МГц до 1.2 ГГц, а видеоприемник RX 100 – в диапазоне 1.2 – 2.3 ГГц. Видеоприемники имеют встроенные микропроцессоры, автоматизирующие операции по поиску и приему сигналов. Например, видеоприемник РК 6625 имеет 100 программируемых каналов памяти, 24-часовой таймер и автоматический режим поиска видеосигналов [10].

Для телевизионного наблюдения в ИК-диапазоне применяют телевизионные камеры с ПЗС, чувствительными к ИК-лучам. Для наблюдения в оптическом диапазоне применяют также лазеры, лучи которых в видимом или ИК-диапазонах подсвечивают объекты в условиях низкой естественной освещенности. Для этой цели луч лазера с помощью качающихся зеркал сканирует пространство с наблюдаемыми объектами, а отраженные от них сигналы принимаются фотоприемником так же, как при естественном освещении.

Для примера на рис. 3.26 приведена фотография видеокамеры ВК 520 [9], используемой в составе средств телевизионного наблюдения.

Рис. 3.26. Видеокамера ВК 520



С помощью этой сетевой видеокамеры можно контролировать видеопространство дома, коттеджа, офиса из любой точки мира. Возможность просмотра и управления через интернет.Вы можете дистанционно (удаленно) просматривать свой дом, офис, склад и так далее. Вы можете находиться в любой точке мира, Вам достаточно всего лишь выйти в интернет и набрать адрес вашей камеры. Так же через интернет Вы можете изменять настройки и управлять сетевой камерой. Инфракрасная подсветка-в темное время суток и при плохой освещенности работает ИК подсветка. Дальность съемки с ИК подсветкой до 5 метров. Возможность поворота Вы можете дистанционно поворачивать камеру. Поворот камеры осуществляется на 270 градусов по горизонтали и 120 градусов по вертикали, что в отличие от статично установленных камер позволяет значительно увеличить контролируемое пространство. Используя карту SD 2.0 ГБ можно производить резервную запись, SD карта устанавливается непосредственно в камеру. В камере присутствует детектор движения, а так же установка зоны срабатывания, выбор чувствительности. Подключить камеру к Интернету возможно через беспроводную сеть WI-FI. Вы можете устанавливать камеру в любой точке вашей квартиры или офиса, и при этом Вам не придется тянуть кучу проводов для подключения ее к Интернету – все по радиоканалу! Дальность передачи до 100 метров. Габаритные размеры камеры 104´125´106 мм. Разрешение приемника – 480´234 точки. Частота передачи 2.400 – 2.483 ГГц.

Другим примером миниатюрной видеокамеры является видеокамера «ЛЮКС» [9], приведенная на рис. 3.27 вместе с приемным устройством.

Рис. 3.27. Видеокамера «ЛЮКС»



Видеокамера может быть установлена в любом удобном месте, подключается к батарейке типа "Крона". Приемное устройство может находиться на расстоянии до 100 м. Передача цветного изображения и звука происходит по радиоканалу на частоте 2,4 МГц. Приемное устройство через кабель USB подключается к ноутбуку, компьютеру и так далее. На экране отображается картинка в режиме реального времени в цвете и со звуком. Очень легкое управление. Для подключения устройства в комплекте есть диск, который устанавливается в течение 10 минут. Компьютеризированная система наблюдения позволяет выводить и записывать видео сигналы на компьютер или ноутбук через порт USB. Система использует технологию сжатия MPEG для записи движущихся объектов. Коэффициент сжатия достигает 300:1, что позволяет экономить дисковое пространство, подобно другим системам наблюдения. Размер записываемой картинки 720´576. Размеры видеокамеры: 28´24´22 мм, цена 8500 рублей.

Технические характеристики некоторых видеокамер, используемых для скрытой съемки, приведены в таблице 3.1 [11].



Таблица 3.1

Фото














Модель



Микро видео камера ZT-802A



Мини видео камера M-208C



Камера ночного видения ST-812



USB микро видео камера



USB мини видео камера




Размер камеры, мм



25 X 20 X 21



33 x 36 x 25



54 x 43 x 43



28х24х22



36х25х28




Вес, гр














Дальность передачи, м (по прямой) *



до 100



до 100



до 100



до 100



до 100




Разрешение, ТВ линий














Возможность подключения усилителя



да (до 1,5 км)



да (до 1,5 км)



да (до 1,5 км)



нет



нет




Диаметр объектива, мм









2,3






Частота передачи, mhz



900 - 1200



900 - 1200



900 - 1200



Частотный диап. 2.400~2.483 МГц: канал 1=2.414 МГц, канал 2=2.432 МГц, канал 3=2.450 МГц, канал 4=2.468 МГц




Работа от «Кроны» камеры, ч



5-7



5-7



нет



5-7



5-7




Мощность, мвт














Угол обзора, град














Минимальная освещенность, Lux



1,5-2 (лампочка 100-150 ватт)



1 (лампочка 60 ватт)



0 (полная темнота)



1,5-2 (лампочка 100-150 ватт)



1 (лампочка 60 ватт)




Ручная настройка резкости



да



да



нет



да



да




Подключение к:



телевизору, видеомагнитофону, компьютеру , ноутбуку и т.д.



Передача звука



да



да



да



да



да
