Индивидуальные задания № 2.

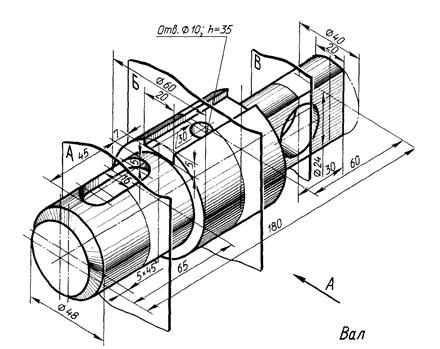

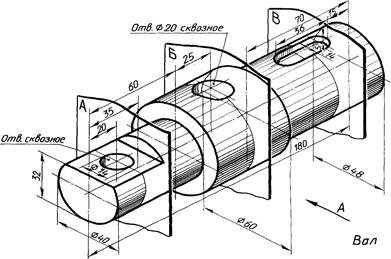

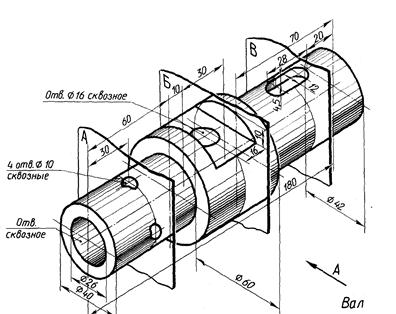

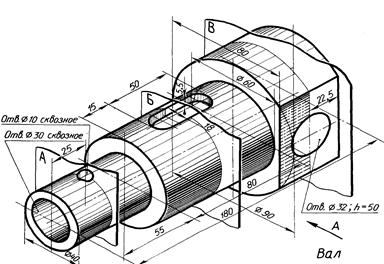

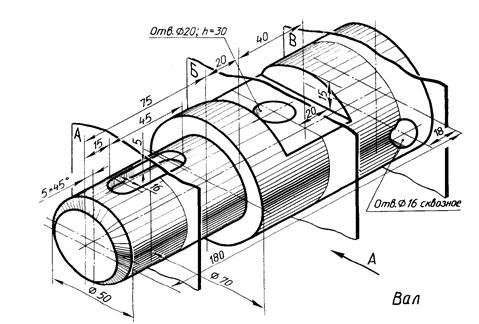

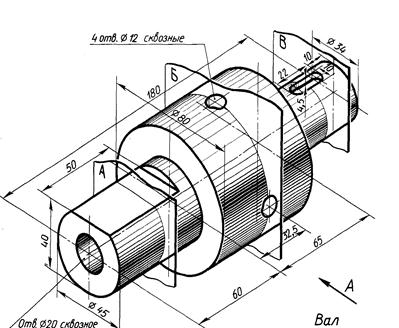

Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения:
· Сечение плоскостью А расположить на продолжении следа секущей плоскости;
· сечение плоскостью Б - на свободном месте чертежа;
· сечение плоскостью В - в проекционной связи.
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
|
| ||
| ||
| ||
АЛЬБОМ № 2
Альбом № 2 содержит материал курса машиностроительного черчения.
Наименование чертежей
Задание 10 «Эскиз детали с резьбой»
Задание 11 «Сборочный чертеж»
Задание 12 Чертеж детали
Каждый лист оформляется в рамку с угловой надписью согласно
ГОСТ 2.104-68
