Соединения со стальными связями

Рисунок 4 - Растянутые болты: а - общий вид; б - схема работы болта и древесины; в - схема работы шайбы; 1 - гайка; 2 - стержень; 3 - головка; 4 - шайба; 5 - соединяемые элементы

Соединения, в которых усилия отсутствуют или действуют рас­тягивающие, сжимающие или сдвигающие силы, успешно решаются при помощи стальных связей. В число этих связей входят болты, стержни, гвозди, винты, когтевые шайбы, хомуты и некоторые другие связи. Стальные связи в зависимости от характера их работы могут входить в состав стяжных, растянутых или изгибаемых - нагельных соединений. Они являются наиболее универсальными и применяются как при заводском, так и построечном изготовлении деревянных конструкций. Наиболее распространенными стальными связями являются болты и гвозди.

Болтовые соединения. Болты (рис. 4) представляют собой стандартизованные изделия из строительной стали марки С38/23. Болты, применяемые в большинстве деревянных конструкций, называются черными и изготовляются без точной обработки. Они отличаются значительной длиной, соответствующей крупным сечениям деревянных элементов, и снабжаются большими квадратными шайбами, необходимыми для распределения усилия в болте на достаточную площадь древесины. Размеры сечений болтов приведены в приложении V. Наибольшее распространение получили болты диаметром 12, 16 и 20 мм.

Для постановки болтов в соединяемых элементах просверливают отверстия такого же диаметра, как и болт. Для надежного совпадения отверстий при сборке конструкций сверлить отверстия следует одним проходом сверла через соединяемые элементы или в отдельных элементах по шаблонам. Болтовые соединения бывают со стяжными, растянутыми и изгибаемыми болтами.

Соединения со стяжными болтами служат для плотного соединения отдельных элементов при их поперечном сплачивании и в некоторых узлах конструкций. В них могут возникать лишь незначительные усилия, и расчет их не требуется. Сечения стяжных болтов устанавливаются по конструктивным соображениям. Диаметр болтов не должен быть меньше 12 мм и меньше 1/20 общей толщины соединяемых элементов.

Шайбы стяжных болтов должны иметь ширину не менее 3,5 и толщину не менее 0,25 размера их диаметра. В первые годы эксплуатации стяжные болты нередко ослабевают и нуждаются в подтяжке.

Соединения с растянутыми болтами применяются при анкерном креплении деревянных конструкций к опорам, при подвеске к конструкциям перекрытий и оборудования и в узловых соединениях. Они воспринимают действующие в соединениях растягивающие усилия N.

Болт работает и рассчитывается на растяжение по площади сечения ослабленной нарезкой F. Расчетное сопротивление стали принимается уменьшенным на 20% с учетом концентрации растягивающих напряжений а в зоне нарезки. Расчет производят по формуле

. (3)

По этой же формуле, переписанной относительно требуемой площади сечения болта , с помощью табличных данных можно подобрать сечение болта.

Древесина под шайбами болта работает и рассчитывается на местное смятие. Расчетное сопротивление смятию под шайбами при углах смятия от 90 до 60° принимается с учетом малой площади смятия и значительного поддерживающего действия окружающих участков древесины, с повышенным коэффициентом условий работы и составляет Расчетное сопротивление смятию под шайбами под углом а к волокнам определяют по формуле (5.14), которая после подстановки числовых значений расчетных сопротивлений имеет вид

(4)

Расчет на смятие под шайбами производят по формуле (5.15).

Шайбы болтов работают и рассчитываются на изгиб от реактивного давления сминаемой древесины как квадратные пластинки шириной b, опертые в центре на гайку болта. Наибольший изгибающий момент М в среднем сечении шайбы, ослабленном отверстием диаметром d, и требуемую толщину шайбы можно приближенно определить из выражений

.

Аналогично рассчитывают растянутые стержни сквозных конструкций круглого сечения с шайбами и гайками на концах. Их максимальная гибкость не должна превышать 400. Если в соединении применен ряд болтов, расчетное сопротивление снижается на 0,85, учитывая возможную неравномерность его распределения между болтами.


Рис. 6.5. Изгибаемые болты: a - схемы расстановки; б - расчетные схемы; в - схема работы; 1 - прямая расстановка; 2 - шахматная; 3 - в стальных накладках; 4 - в соединениях под углом; 5 - симметричная двухсрезная схема; 6 - несимметричная односрезная; 7 двухсрезная - со стальными накладками; 8 - условные эпюры напряжений смятия

Соединения с изгибаемыми болтами (рис. 6.5) относятся к классу нагельных, в которых связи, в данном случае болты, работают главным образом на изгиб без распора. Эти соединения широко применяются в стыках и узлах деревянных конструкций, препятствуя взаимным сдвигам соединяемых элементов, причем усилия в них могут быть знакопеременными. Шайбы этих болтов не воспринимают расчетных усилий и имеют те же размеры, что и стяжные болты. От продольных усилий, действующих в таком соеди­нении, по площади контакта болта с отверстием в древесине соединяемых элементов возникают не­равномерные по периметру и Длине напряжения смятия, а также скалывания и растяжения поперек волокон между отверстиями. В результате реактивного давления древесины в болте возникают усилия изгиба и среза.

Расстановку болтов в соединении производят по правилам, исключающим опасность преждевременного разрушения древесины элементов от скалывания и растяжения поперек волокон. Расстояние между осями болтов вдоль волокон и до торцов элементов должно быть не меньше 7d, а поперек волокон между осями — 3,5 d и до кромок — 3 d.

Болтовые соединения могут быть симметричными, когда продольные силы действуют вдоль одной оси, относительно которой симметрично расположены элементы, и несимметричными, когда оси элементов не совпадают и симметрия соединения отсутствует. Соединяемые элементы могут располагаться по одной оси вдоль волокон или под углом друг к другу.

Срезами в болтовых соединениях называются пересечения болтов с плоскостями сдвига между элементами, от числа которых прямо зависит несущая способность соединения. Однако напряжения среза в болтах незначительны и не определяют их несущей: способности.

Например, наиболее распространенный болтовой стык растянутых стержней с двусторонними деревянными накладками является симметричным "двухсрезным соединением, а стык элементов, рас­положенных в разных плоскостях, без накладок, - несимметричным односрезным соединением.

Расчет болтового соединения производят по несущей способности в одном срезе болта по изгибу и древесины соединяемых элементов по смятию. Несущая способность болтовых соединений была определена теоретически, причем болт считался балкой, лежащей на упругом основании - древесине соединяемых элементов.

Несущая способность одного среза болта (МН) зависит от размеров (м) его диаметра d, толщины среднего элемента симметричных и более толстого или равного элемента несимметричных соединений с, толщины крайнего элемента симметричных и более тонкого элемента несимметричных соединений а и угла наклона волокон соединяемых элементов а и определяется по следующим формулам:

по изгибу болта

,но не более ; (5)

по смятию среднего элемента

; (6)

по смятию крайнего и тонкого элемента

; (7)

по смятию более толстого элемента

. (8)

Коэффициенты учитывают меньшую несущую способность болтовых соединений элементов под углом в результате большей податливости древесины при смятии. Они зависят от размеров угла а, диаметра болта d и принимаются по табл. 1 для основных размеров диаметров, а для промежуточных - по интерполяции.

Таблица 1



Угол а, град Коэффициенты при диаметре d
0,95 0,75 0,70 0,90 0,70 0,60 0,90 0,65 0,55 0,90 0,60 0,50





Расчетная несущая способность болта в одном срезе Т является наименьшей из величин, определенных по этим формулам. Несущая способность болтового соединения прямо пропорциональна количеству болтов n, количеству срезов nср и несущей способности одного среза болта. Количество болтов в соединении, где действует усилие N, определяют по формуле

. (9)

В симметричных стыках это количество должно быть удвоено.

Болтовые соединения со стальными накладками применяются в узлах конструкций. Накладки обычно делаются двусторонними из листовой стали. Расстояние от осей болтов до краев накладок должно быть не менее двух диаметров болтов вдоль и полутора - поперек усилия. Эти соединения на изгибаемых болтах являются симметричными и двусрезными. Несущую способность одного среза болта по смятию древесины определяют по формуле (6), а по изгибу болта, учитывая его частичное защемление в накладках,- по формуле

. (10)

Соединения с изгибаемыми стальными стержнями выполняются с применением арматурной стали класса A-I со снятыми фасками. Они тоже относятся к классу нагельных с цилиндрическими нагелями. Эти соединения работают и рассчитываются так же, как соединения с изгибаемыми болтами. Расставляются они по тем же правилам, что и болты. В болтовых соединениях с целью снижения их стоимости может быть заменено до 75% болтов стержнями. Короткие стержни в соединениях со стальными накладками вставляются в несквозные отверстия в древесине. Они работают и рассчитываются как односрезные, несимметричные изгибаемые соедине­ния и называются глухими нагелями.

Подбор сечений болтов, и стержней производят из условия, чтобы сумма допускаемых расстояний между продольными осями и до кромок элемента, зависящих от их диаметра, не превышала высоты сечения элемента. Так, например, диаметр болтов d при расстановке в два продольных ряда в элементе высотой сечения h должен быть не более .



Рисунок 6 - Выдергиваемые гвозди: а - общий вид; б - схема работы; 1 - шляпка; 2 - стержень; 3 - острие; 4 - соединяемые элементы; 5 - эпюра напряжений трения

Гвоздевые соединения. Гвозди (рис. 6) изготовляют из холод­нотянутой проволоки в соответствии с ГОСТ 4028—63. Острие гвоздя имеет четырехгранную форму и длину, равную полутора диаметрам. Круглая шляпка имеет диаметр, равный двум диаметрам гвоздя. Наибольшее применение в, деревянныхконструкциях находят гвозди диаметром 3, 4, 5 и 6 мм г и длиной соответственно 80, 100, 150 и 200 мм. Гвозди забивают в цельную древесину ударами ручного или пневматического молотка. Гвоздевые соед-инения являются простыми и общедоступными, но трудо-емкими и применяются главным образом при построечном изготовлении дощатых деревянных конструкций.

Гвоздь при забивке частично разрывает, а частично раздвигает волокна древесины, образуя в ней отверстие с уплотненными стенками. Благодаря этому он прочно зажимается в древесине и хорошо сопротивляется выдергиванию, однако по этой же причине в ней возникают дополнительные усилия растяжения поперек волокон. Кроме того, малая изгибная жесткость гвоздей приводит к по­вышенной ползучести гвоздевых соединений. Расхождению соединений препятствуют стяжные болты.

Правила расстановки гвоздей в соединениях исключают опасность преждевременного скалывания и раскалывания соединяемых элементов, которая повышается по мере уменьшения их толщины.

Поэтому диаметр гвоздей должен быть не более 1/4 толщины эле­ментов.

Расстояния между гвоздями диаметром d вдоль волокон соединяемых элементов должны быть не менее: от торцов—15d, между осями в элементах толщиной, равной и большей 10d,— 15d, между осями в элементах толщиной, равной 4d, 25d, а в элементах промежуточной толщины принимают по интерполяции.

Расстояния между гвоздями поперек волокон и до кромок элементов должны быть при прямой расстановке не менее 4d, а при расстановках шахматной и косыми рядами — не менее 3d.

Соединения с конструктивными гвоздями применяются для крепления дощатых обшивок и настилов. Гвозди в них не несут су­щественных усилий и не рассчитываются.

Соединения с выдергиваемыми гвоздями (см. рис. 6) относятся к классу соединений с растянутыми связями. Они применяются для крепления досок подшивок потолков, щитов перекрытий и опалубки. От действия нагрузок в этих соединениях возникают растягивающие усилия N, стремящиеся выдернуть гвозди из древесины элемента, к которому прибиты доски. Этому усилию сопротивляются силы трения между поверхностью гвоздей и окружающей древесиной.

Расчетное сопротивление выдергиванию гвоздя, забитого в сухую древесину поперек волокон, составляет , а в сырую, учитывая опасность появления трещин усушки в зоне гвоздевого отверстия после высыхания древесины элементов . Несущую способность гвоздя диаметром d на выдергивание Тг определяют по формуле (11) как произведение расчетного сопротивления на площадь поверхности трения. При этом рабочую длину гвоздя l1 находят по его общей длине, из которой исключается толщина прибиваемых досок, а также длина острия гвоздя, равная 1,5d, и возможная щель между элементами шириной 0,002 м, не участвующие в работе на трение. Формула имеет вид

(11)

Требуемое количество выдергиваемых гвоздей, необходимых для восприятия растягивающего усилия, находят из выражения

Размеры выдергиваемых гвоздей подбирают из условий, чтобы расчетная длина гвоздя l1 была не меньше 10d и не меньше двойной толщины прибиваемых досок.

Соединения с изгибаемыми гвоздями (рис. 7) относятся к тому же классу нагельных соединений, что и изгибаемые болтовые соединения. Они применяются в стыках и узлах дощатых конструкций, препятствуя взаимным смещениям соединяемых элементов. Соединения с изги­баемыми гвоздями работают и рассчитываются аналогично соединениям с изгибаемыми болтами — гвозди работают на изгиб, а окружающая древесина — на смятие с некоторыми особенностями.

Гвозди имеют повышенное по сравнению с болтами сопротивление изгибу, поскольку их холоднотянутая проволока имеет более высокий предел текучести. Ввиду малой толщины и плотного защемления в древесине несущая способность гвоздевых соединений не зависит от угла действия усилий по отношению к направлениям волокон в соединениях под углом и коэффициент при расчете не учитывается. Если гвоздь пробивает все элементы соединения насквозь, расчетная толщина последнего элемента уменьшается на 1,5, учитывая опасность отщепления крайних волокон при выходе острия. Если гвоздь не пробивает соединения насквозь, учитывается только глубина его защемления a1 в последнем элементе, определяемая так же, как и l1 у выдергиваемых гвоздей, при условии, что она не менее 4d.

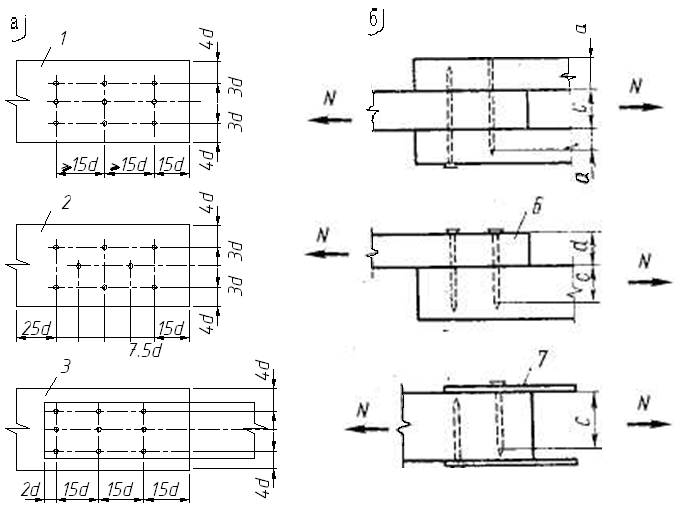

Рисунок 7 - Изгибаемые гвозди: а — схемы расстановки; б — расчетные схемы; в — схема - работы; 1 — прямая расстановка; 2 — шахматная; 3 — в стальных накладках; 4 — в соединениях под углом; 5 — симметричная двухсрез ная схема; 5— несимметричная - односрезная; 7 — несимметричная со стальными накладками; 8 — условные эпюры напряжений смятия





Несущую способность гвоздя в одном срезе по изгибу определяют по формуле

но не более 40 d2 .

Несущая способность одного среза гвоздя по смятию среднего с и крайнего a элемента определяют по формулам (6), (7) и (8), в которых . Несущая способность одного среза гвоздя T является наименьшей из вычисленных. Общее требуемое количество гвоздей в соединении находят по формуле (6).

Соединения с изгибаемыми гвоздями и стальными накладками применяют в узлах некоторых конструкций. Гвозди здесь забивают через отверстия, просверленные в стальных листовых накладках. Это соединение по отношению к гвоздям является несимметричным и односрезным. Несущую способность одного среза гвоздя по смятию древесины определяют по формуле (5) с учетом глубины его защемления c1 а по изгибу с учетом его частичного защемления— по формуле

. (13)

Соединения с винтами (рис. 6.8). Винты представляют собой стандартизованные стальные изделия и состоят из головки, ненаре-занной и нарезанной частей. Их диаметр d измеряют по ненарезанной части. Винты диаметром меньше 12 мм называют шурупами. Они имеют сферические или плоские головки с прорезями для завертывания их отверткой. Винты диаметром 12 мм и более называют глухарями, которые имеют шестигранные или квадратные головки для завертывания их ключом.

Винты применяют для крепления стальных накладок и деталей к деревянным элементам в узлах конструкций. Они завертываются через отверстия в накладках в отверстия, просверленные в древесине. Диаметр отверстий в древесине должен быть равным 0,8d ненарезанной части винта, для того чтобы нарезка полностью врезалась в древесину.

Винты расставляют в соединениях на больших расстояниях, чем болты. Вдоль волокон между их осями должно быть не менее 10d,а поперек — 5d, поскольку уменьшенный диаметр отверстия вызывает дополнительные напряжения растяжения поперек волокон. Глубина защемления ненарезанной части винта в древесине должна быть не менее 4d.

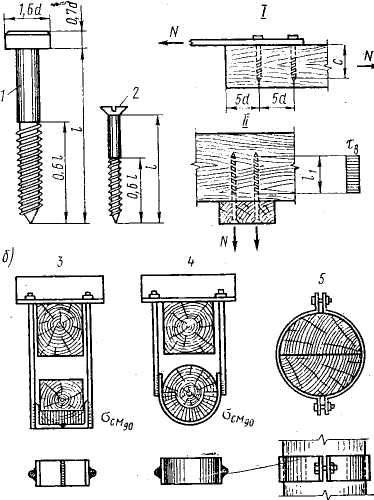

Рисунок 8 - Винты и хомуты: а — винты; 1 — схема работы изгибаемого винта;II — схема работы выдергиваемого винта; б — хомуты; / — глухарь; 2 — шуруп; 3'— прямой хомут; 4 — полугнутый; 5—гнутый





Соединения с выдерги- ваемыми винтами относятся к классу соединений с растянутыми связями. Винты здесь сопротивляются отрыву от дре­весины накладок или де­талей, в которых действуют растягивающие усилия. Выдергиванию винта сопротивляется главным образом древесина винтовых желобков нарезанной части длиной l1 работающая на смятие, благодаря чему расчетное сопротивление выдергиванию винтов выше, чем гвоздей, и составляет . Несущую способность винта на выдергивание определяют по формуле (8).

Соединения с изгибаемыми винтами относятся к классу нагельных соединений. Винты здесь сопротивляются смещению накладок по поверхности

древесины от действия сдвигающих усилий. Винты работают на изгиб, а окружающая древесина — на смятие, как в несимметричных болтовых соединениях со стальными накладками. Несущую способность винта определяют как наименьшую из определенных по формулам (8), и (9).

Соединения с хомутами относятся к классу соединений с растянутыми связями. Они охватывают поверхности соединяемых элементов и применяются главным образом при построечном изготовлении деревянных конструкций. Хомуты бывают проволочными, полосовыми со стяжными болтами и болтовыми с подкладками из листовой или профильной стали. По форме хомуты бывают круговыми в бревенчатых конструкциях и прямоугольными в конструкциях из пило­материалов. Хомуты работают и рассчитываются на растяжение, а древесина — на местное смятие.

Соединения со скобами относятся к классу конструктивных соединений. Скобы изготовляют из арматурной стали класса A-I диаметром 10—16 мм и имеют образную форму с заостренными и зазубренными концами. Они забиваются в цельную древесину и обеспечивают проектное положение соединяемых элементов при построечном изготовлении деревянных конструкций из бревен и брусьев.

Соединения с когтевыми шайбамиотносятся к классу соединений на шайбах шпоночного типа. Они представляют собой стальные пластинки, в которых методом штамповки образованы многочисленные односторонние острия — когти. Шайбы забиваются или впрессовываются с двух сторон в древесину соединяемых элементов. Известны два основных типа когтевых шайб — Леннова и «ГЭНГ-НЕЙЛ». Шайбы Леннова имеют круглую форму и центральное отверстие для болта. При сборке конструкций элементы соединяются стальными накладками, прикрепляемыми к гайкам болтами. Шайбы «ГЭНГ-НЕИЛ» имеют прямо­угольную форму, впрессовываются одновременно в соединяемые элементы при сборке и не требуют стальных накладок и болтов. Острия шайб работают на изгиб, а окружающая древесина — на смятие. Несущую способность шайб определяют экспериментально.
