Оборудование устья газовых скважин

Оборудование устья газовой скважины предназначено для соединения верхних концов обсадных колонн и фонтанных труб, герметизации межтрубного пространства и соединений между деталями оборудования, осуществления мероприятий по контролю и регулированию технологического режима экс­плуатации скважин. Оно состоит из трех частей: 1) колонной головки; 2) трубной головки; 3) фонтанной елки.

Колонная головка соединяет верхние концы кондуктора и эксплуатационной колонны, герметизирует межтрубное пространство, служит опорой трубной головки с фонтанной елкой.

Трубная головка служит для подвески фонтанных труб и герметизации межтрубного пространства между эксплуатаци­онной колонной и фонтанными трубами. На трубную головку непосредственно устанавливают фонтанную елку крестовикового ялитройникового типа.

Фонтанная ёлка монтируется выше верхнего фланца труб­ной головки. Она предназначена для: 1) освоения скважины; 2) закрытия скважины; 3) контроля и регулирования технологиче­ского режима работы скважины. Основной элемент фонтанной елки крестовикового типа - крестовина, а тройниковой елки -тройник. На ней монтируются штуцеры, термометры, установки для ввода ингибитора гидратообразования и коррозии, устьевой клапан-отсекатель.

Устьевой клапан-отсекатель предназначен для автомати­ческого перекрытия выходной линии от скважины (шлейфа) при аварийном повышении давления до него или понижении давления после него (в шлейфе).

Фонтанная елка крестовикового типа имеет небольшую высоту, удобна в обслуживании. Применяется в случае, если в потоке газа отсутствуют твердые взвеси, газообразные или жидкие коррозионные агенты, способные вызвать коррозию крестовины и тем самым вывести скважину из эксплуатации.

Фонтанная арматура (елка) тройникового типа имеет два тройника. Верхний-рабочий, нижний - резервный. Нижний ис­пользуется только во время ремонта или замены верхнего. Фонтанная арматура тройникового типа имеет большую высоту (до 5 м от поверхности), неудобна в обслуживании. Применяется в особо сложных условиях эксплуатации скважины - при на­личии твердых взвесей в потоке газа, вызывающих абразивный износ оборудования, газообразных или жидких коррозионных агентов (углекислый газ, сероводород, пропионовая, масляная или другие кислоты жирного ряда), при резких колебаниях давления и температуры.

Фонтанная арматура выпускается на рабочие давления 4; 7,5; 12,5; 20; 30; 35; 70 и 100 МПа. Внутренний диаметр фон­танной арматуры (63 или 100 мм) выбирают в зависимости от дебита скважины и давления газа. Увеличение дебита скважины приводит к увеличению диаметра эксплуатационной колонны, и следовательно, диаметра фонтанной арматуры.

Во время сборки фонтанной арматуры следует обращать внимание на тщательность крепления всех соединений и в осо­бенности соединений трубной головки, так как при ее ремонте или замене необходимы остановка и глушение скважины. Кроме того, неисправность арматуры может привести к открытому фонтанированию. Рабочее и статическое давление в скважи­не определяют по манометру, смонтированному на буфере, а давление в затрубном пространстве по манометру на одном из отводов крестовины трубной головки.

Для регулирования режима работы скважины на выкидных линиях после задвижек устанавливают штуцеры—насадки с от­носительно небольшим проходным сечением. Конструктивно штуцеры подразделяются на два типа—с нерегулируемым и регулируемым сечениями. Штуцеры первого типа просты по конструкции, в промысловых условиях их изготавливают из стального патрубка, которому придается форма усеченного ко­нуса. Такой штуцер можно быстро вставить в соответствующее гнездо, где он прочно закрепляется под действием односторон­него давления газа. Диаметр отверстия в штуцере может быть от 2,3 до 20 мм и более. Чем меньше отверстие, тем большее сопротивление создает штуцер на пути движения газа, тем выше будет буферное и забойное давление скважины и тем меньше, следовательно, ее дебит.

В связи с широким распространением групповой системы сбора газа местоположение штуцера и место ввода метанола с елки переносят на групповую установку. В этом случае облег­чаются наблюдение за состоянием штуцера и его замена.

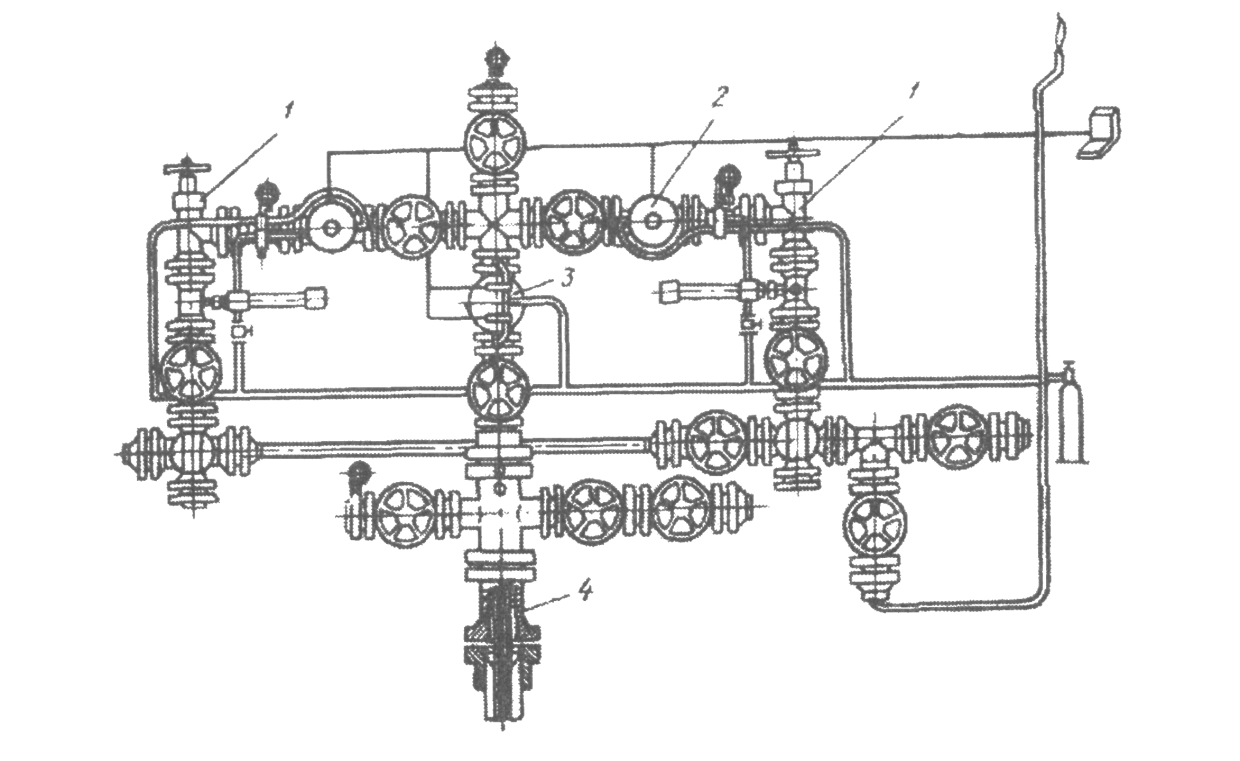

Рис. Комплекс устьевого оборудования для высокодебитных скважин:

1 - угловой регулирующий штуцер;

2 - автоматический отсекатель; 3 - стволовая пневматическая

задвижка; 4 - трубная головка

Предприятия ВПО «Союзнефтемаш» разработали комплекс устьевого оборудования для высокодебитных скважин газовых месторождений Тюмени (рис. 7.1). Он состоит из блочной фонтанной арматуры АФБ6-150/160 х 210ХЛ с дублирующей дистанционно управляемой стволовой задвижкой, автоматиче­скими отсекателями, угловыми регулирующими дросселями на боковых отводах елки; трубной головки, предусматривающей возможность подвески одного ряда насосно-компрессорных труб диаметром 168 мм; манифольда фонтанной арматуры, позволяющего отбирать продукцию по одному из двух или по обоим боковым отводам одновременно и менять штуцерные насадки без остановки скважины; колонной головки ОКК1-210 для обвязки обсадных колонн диаметрами 219 и 324 мм между собой и герметизации межтрубного пространства при помощи самоуплотняющегося уплотнителя. Диаметр условного прохода ствола 150 мм, боковых отводов трубной головки 65 мм, боковых отводов елки 100 мм, температура окружающей и рабочей среды до 213 и 393 °К соответственно, давление 21 МПа.
