Ход работы.

1.Соберите схему однополупериодного выпрямителя на диоде типа 1ВН62, представленную на рисунке 1 и установите параметры V1 и R1 в соответствии с Вашим номером варианта (см. таблицу 1).



Таблица 1.

Вариант № V1, В R1, Ом



Мощность резистора R1 выберите такой величины, чтобы при работе схемы не возникало перегрузки.



Рис.1 Схема исследования однополупериодного выпрямителя



2.Для сопротивления нагрузки R1 посредством мультиметра используемого в режиме измерения постоянного и переменного тока, а также осциллографа выполните измерения, необходимые для заполнения таблицы 2.

Указание. В таблице 2 использованы следующее обозначения регистрируемых параметров:

UВХ~ - переменное напряжение на выходе выпрямителя;

UВЫХ~ - переменное напряжение на выходе выпрямителя (с подключенной нагрузкой R1, но без фильтра);

U0 - постоянное напряжение на выходе выпрямителя (с подключенной нагрузкой R1, но без фильтра);

UН= - постоянное напряжение на нагрузке;

UН~ - переменное напряжение на нагрузке;

UMAX - максимальное напряжение на нагрузке;

UMIN - максимальное напряжение на нагрузке;

UП – размах пульсаций напряжения на нагрузке;

KСГЛ - коэффициент сглаживания пульсаций.

Таблица 2.

Режим работы Регистрируемые параметры
UВХ~ UВЫХ~ U0 UН= UН~ UMAX UMIN UП KСГЛ
Без фильтра
С1
С2
С1=С2; R2, С2



Указание. Подключение соответствующих элементов фильтра, указанных в таблице 2, производите с помощью соответствующих ключей;

размах пульсаций напряжения на нагрузке (это разность между максимальным UMAX и минимальным UMIN значениями напряжения) определяется с помощью осциллографа;

перед заполнением последней строки таблицы предварительно установите С1=С2=100 мкФ.



3.Для каждого режима работы выпрямителя скопируйте с экрана осциллограммы напряжения на нагрузке.

4.Уменьшите вдвое сопротивление нагрузки и повторите действия, указанные в пунктах 2 и 3. По результатам эксперимента заполните новую таблицу, аналогичную таблице 2.

5.Соберите схему исследования двухполупериодного выпрямителя согласно рисунку 7.

6.Повторите действия указанные в пунктах 2,3,4 и заполните новую таблицу, аналогичную таблице 2.

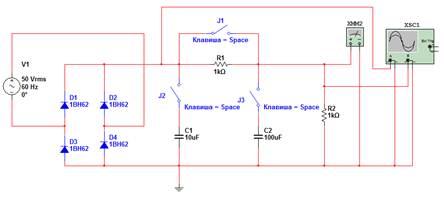

Рис.2 Схема исследования двухполупериодного выпрямителя

Содержание отчета по лабораторной работе:

1. Титульный лист оформленный в соответствии с требованиями, содержащий название лабораторной работы и номер варианта.

2. Принципиальные схемы, подлежащие исследованию.

3. Результаты измерений в табличной форме (4 варианта таблицы 2) и расчеты.

4. Полученные в ходе выполнения работы осциллограммы и кратко сформулированные выводы.

5. Выводы по результатам работы, отражающие влияние типа выпрямителя, величины нагрузки и параметров исследованных фильтров на величину выходного напряжения и амплитуду пульсаций.



Контрольные вопросы к лабораторным работам №1 и №2:

1. Дайте общую характеристику программы Multisim как средства для моделирования электрических цепей и схем. Перечислите основные возможности и особенности.

2. Какими виртуальными измерительными приборами вы пользовались в программе схемотехнического моделирования Multisim.

3. В чем заключается основное отличие компонентов (резисторов, индуктивностей и др.) выбираемых из подкаталога RATED_VIRTUAL от аналогичных расположенных в соответствующих подкаталогах библиотеки.

4. Какие общие правила моделирования существуют для обеспечения работоспособности схемы в программе Multisim.

5. Назовите основные требования к топологии схем при моделировании в программе Multisim.

6. Каким образом в программе Multisim реализована возможность анализа и обработки полученных результатов, при моделировании разных процессов в электрических цепях.

7. Дайте оценку полученным Вами в ходе моделирования результатам.
