Определение местоположения точек нулевых работ



Точками нулевых работ называются точки перехода из насыпи в выемку.

Для участков с постоянными продольными уклонами местоположение точки нулевых работ определяют из подобия треугольников (рис. 5а) по формуле:

, (11)

где Н₁, Н₂ - рабочие отметки земляного полотна.

Для участков расположенных на вертикальных кривых (рис.5б) местоположение точки нулевых работ может быть получено путем решения системы уравнений вертикальной кривой х² = 2R_ву и прямой линии земли .

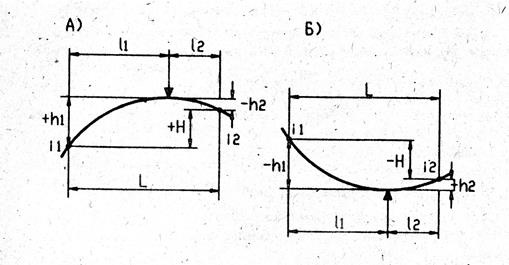

Рис.4. Расчетные схемы вертикальных параболических кривых:

а) - выпуклая кривая, б) - вогнутая кривая.

Рис. 5. Схемы для определения местоположения точек нулевых работ: 1 - линия земли; 2 - проектная линия.



Координата точки нулевых работ, отмеренная от вершины вертикальной кривой является действительным корнем уравнения:

х = R_в ± , (12)

где R_в - радиус вертикальной кривой, м;

i - уклон поверхности земли в долях единицы;

а - отрезок по вертикали, проходящий через вершину кривой до линии земли, м.

П р и м е р 2. Необходимо определить местоположения точек нулевых работ, если на ПК 5 + 00 высота насыпи Н₁ = 0.58 м; на ПК 6 + 00 глубина выемки Н₂ = 0.66 м. Расстояние между пикетами l = 100 м.

По формуле (11) находим:

Точка нулевых работ находится на ПК 5 + 46.77.

П р и м е р 3. На участке дороги между ПК 32 + 00 и ПК 34 + 00 продольный уклон поверхности земли i = +0.042. Радиус вертикальной кривой R = 20000 м. Вершина кривой расположена на ПК 34 + 00, а = +6.22 м. Определить местоположение точки нулевых работ.

По формуле (12) находим меньший из корней квадратного уравнения:

Нулевая точка находится на расстоянии 164 м от вершины вертикальной кривой, т.е. на ПК 32 + 36.00.
