Последовательность выполнения эскиза и рабочего чертежа детали





1. Выбор главного вида ( зависит от состава поверхностей детали и способе их обработки. Главный вид должен давать наиболее полное представление о детали. Если деталь состоит только из поверхностей вращения, то главный вид такой детали располагается с горизонтальной осью вращения. Если у детали имеются гранные поверхности , то на главном виде они располагаются по наибольшему количеству граней. Если деталь имеет большое количество пресекающихся поверхностей, то на главном виде она располагается в рабочем положении.)

2. Выбор количества изображений ( зависит от состава поверхностей детали. Если деталь состоит только из поверхностей вращения , то для нее достаточно одного главного изображения.Если деталь имеет гранные поверхности, то для нее трубуется столько изображений, чтобы для каждой поверхности было видно общее количество граней.)

3. Выбор формата листа ( эскиз выполняется от руки и в глазомерном масштабе, т.е. с сохранением пропорций ее размеров. Выбор формата зависит от количества изображений для детали. Если деталь выполняется в одном или двух изображениях, то для нее требуется форматА4, если ее чертеж будет содержать 3 и более изображений ,то нужен формат А3.Расположение формата зависит от габаритных размеров детали. Если высота детали больше, чем ее длина, то лист ставится вертикально. Если чертеж детали будет выполняться на формате А4, то такой лист всегда ставится вертикально).

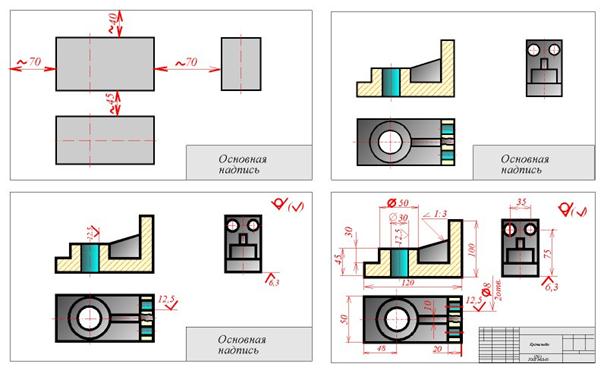

4. Компановка чертежа выполняется по ГОСТ 2.301-68 и должна быть равномерной на поле чертежа. Поле чертежа ограничивается с левой стороны рамкой на расстоянии 20 мм от внешней рамки чертежа и стрех других сторон по 5 мм.. В правом нижнем углу выполняется основная надпись по ГОСТ 2.104-68.

5. Выполнение изображений детали в разрезах. Выбор разрезов и сечений для детали зависит от состава ее внутренних поверхностей и выполняются по ГОСТ 2.305-68.

6. Простановка размеров детали проводится по ГОСТ 2.307-68 и выполняется чертежным шрифтом 2.304-81.

7. Заполнение основной надписи. Основная надпись должна содержать идентефикатор чертежа, название детали, ее материал с ГОСТом на него, ФИО разработчика, ФИО преподавателя, группу.В графе «масштаб» для эскиза детали ставится прочерк. Литера работы « у» - учебная, массы эскиз детали не содержит.

8. Обводка чертежа. Эскиз обводится сплошной толстой линией по ГОСТ 2.303-68.

9. Обмер деталей и простановка размерных чисел выполняется после выполнения всех эскизов для одного узла, при этом размеры сопрягаемых поверхностей замеряются по внешним поверхностям, а проставляются на всех соединяемых деталях.
