Подшипники скольжения.





Рис. 4.1. Определение износа нижней половины вкладыша:

1 — вал, 2 - корпус под­шипника. 3 — нижняя половина вкладыша, 4 — скоба. 5 — зазор, изме­ряемый щупом, 6 — рам­ка для проставления но­мера механизма и под­шипника (увеличение за­зора 5 указывает на на­личие износа нижнего вкладыша)

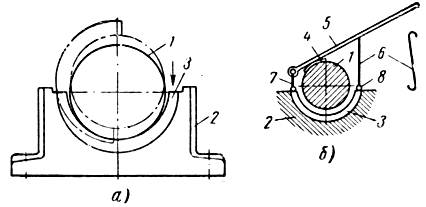

Рис. 4.2. Выкатывание нижней половины вклады­ша подшипника:

а — ударами по наставке в направлении стрелки, б — при помощи рым-болтов, скоб и рычага; 1 — вал, 2 — корпус подшипника, 3 — нижняя половина вкладыша. 4 — медная подкладка, 5 — рычаг. 6 — длинная скоба. 7 — короткая скоба, 8 — рым-болт





Подшипники качения.

Ремонт тягодутьевых машин
