Как изменять цвета и типы линий

1. Загрузите файл ab11-d.dwg с компакт-диска.

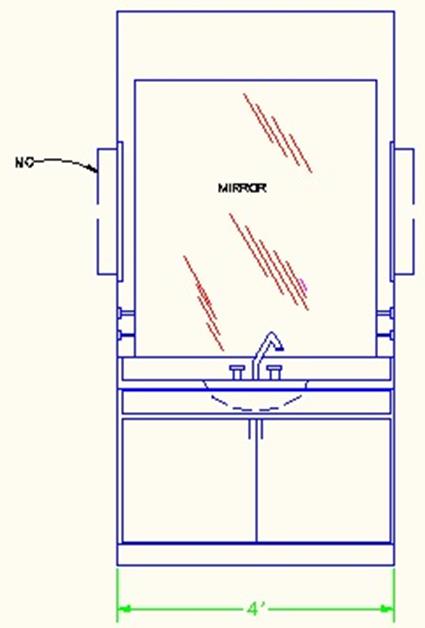

2. Сохраните этот файл как ab11-4.dwg в папке Студенты-№группы-Фамилия. На рис. 3 показан чертеж умывальника.





Рис. 3

3. Укажите одну из линий штриховки на зеркале. Обратите внимание, что она вычерчена красным цветом, а цвет слоя, как можно убедиться в раскрывающемся списке Line-type Control, — Magenta (фиолетовый). Выделите все линии штриховки. Щелкните мышью на раскрывающемся списке Color Control (Управление цветом) и выберите первый пункт списка ByLayer. Дважды нажмите клавишу <Esc>, чтобы удалить ручки и увидеть результат.

4. Выберите зеленую размерную надпись под умывальником. (Размерная надпись - это один объект.) Чтобы лучше выделить его на чертеже, щелкните мышью на раскрывающемся списке Color Control (Управление цветом) и выберите Red (красный). Дважды нажмите клавишу <Esc>, чтобы увидеть результат.

5. Укажите отрезки 1и 2, руководствуясь рис. 3.Щелкните мышью на раскрывающемся списке Linetype Control (Управление типом линии)и выберите тип линии Hidden (Невидимая). Дважды нажмите <Esc> - выде­ление будет снято с линий этого типа.

6.Выделите дугу, которая отрисована штриховой линией на чертеже - это контур раковины. Раскройте список Lineweight Controlи выберите в нем 0.30mm. Дважды нажмите <Esc>. Щелкните на кнопке LWTв строке состоя­ния. Теперь будет установлен режим отображения на экране линий регулируемой толщины, и вы сможете увидеть результат настройки нового значения этого параметра.

7. Щелкните мышью на раскрывающемся списке Color Control(Управление цветом) и выберите для текущего цвета Cyan (голубой).

8.Запустите команду RECTANGLE(ПРЯМОУГОЛЬНИК). Начертите прямоугольник слева в нижней части умывальника. Воспользуйтесь командой COPY(КОПИРУЙ), чтобы скопировать этот прямоугольник на правую сторону умывальника. (Для копирования используйте объектную привязку к точке пересечения 3 как к базовой точке и привязку к точке пересечения 4 как к целевой точке перемещения.) Прямоугольники будут вычерчены голубым цветом, несмотря на их принадлежность к слою A-detl-lw10.

9. Сохраните чертеж.
