Список использованных источников

(примерный)

1. Колчин, А.И. Расчет автомобильных и тракторных двигателей: Учеб. пособие для вузов./А.И. Колчин, В.П. Демидов - 3-е изд. Перераб. и доп.- М.: Высш. шк., 2002. – 496 с.: ил.

2. Двигатели внутреннего сгорания. Устройство и работа поршневых и комбинированных двигателей /Под ред. А.С.Орлина и М.Г. Круглова. М.: Машиностроение, 1990. - 283 с.

3. Двигатели внутреннего сгорания. Теория поршневых и комбинированных двигателей /Под ред. А.С. Орлина и М.Г. Круглова. М.: Машиностроение, 1983. - 375 с.

4. Двигатели внутреннего сгорания. Конструирование и расчет на прочность поршневых и комбинированных двигателей /Под ред. А.С. Орлина и М.Г. Круглова. М.: Машиностроение, 1984. - 383 с.

5. Двигатели внутреннего сгорания. Системы поршневых и комбинированных двигателей /Под ред. А.С. Орлина и М.Г. Круглова. М.: Машиностроение, 1985. - 369 с.

6. Литература по базовому двигателю.



Приложения

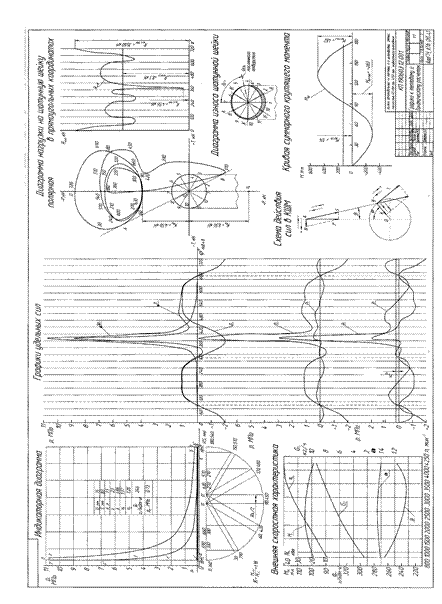

1. Приложение Г1 (обязательное). Графики к тепловому, динамическому и кинематическому расчетам.

2. Приложение Г2 (справочное). Поперечный разрез двигателя.

3. Приложение Г3 (справочное). Продольный разрез двигателя.

4. Приложение Г4 (справочное). Спецификация.



В) Графическая часть

Лист 1. Графики к тепловому и динамическому расчетам выполняются на миллиметровой бумаге формата А1.

Лист 2. Продольный разрез двигателя - формат А1. Приложение Г3.

Лист 3. Поперечный разрез двигателя – формат А1.

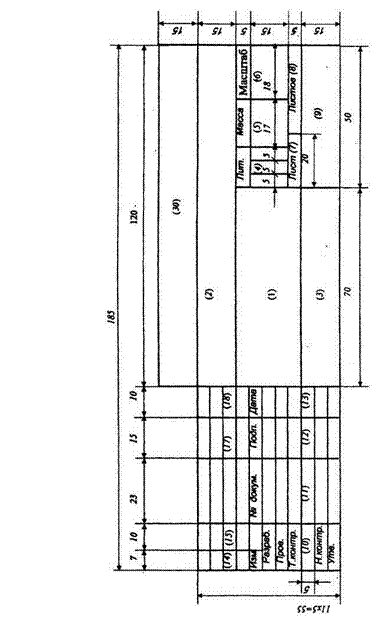

На продольном или поперечном разрезе над штампом размещается спецификация. Приложение Г4.

На общих видах двигателя необходимо указать размеры: D_ц, R_кр, d_nn, d_шш, d_кш, L_ш, L_мц и габаритные размеры L, H и B. Для V-образного двигателя указать γ – угол развала.

Приложение Г 1

Приложение Г 2

Приложение Г 3

Приложение Г 4

Приложение Д
