Пластические массы

Пластмассы - это синтетические материалы, получаемые на основе органических и элементоорганических полимеров. Свойства пластмасс определяются свойствами полимеров, составляющих их основу.

Пластмассы состоят из нескольких компонентов: связующего вещества, наполнителя, пластификатора и др. Обязательным компонентом является связующее вещество.

Наполнителямислужат твердые материалы органического и неорганического происхождения. Они придают пластмассам прочность, твердость, теплостойкость, а также некоторые специальные свойства, например антифрикционные или, наоборот, фрикционные. Кроме того, наполнители снимают усадку при прессовании.

Пластификаторыпредставляют собой нелетучие жидкости с низкой температурой замерзания. Растворяясь в полимере, пластификаторы повышают его способность к пластической деформации. Их вводят для расширения температурной области высокоэластического состояния, снижения жесткости пластмасс и температуры хрупкости.

В состав пластмасс могут также входить стабилизаторы, отвердители, красители и другие вещества.

Стабилизаторывводят в пластмассы для повышения долговечности. Светостабилизаторы предотвращают фотоокисление, а антиокислители - термоокислительные реакции.

Отвердителиизменяют структуру полимеров, влияя на свойства пластмасс. Чаще используют отвердители, ускоряющие полимеризацию. К ним относятся оксиды некоторых металлов, уротропин и др.

Для пластмасс характерны следующие свойства:

• низкая плотность (обычно 1,0—1,8 г/см³, в некоторых случаях до 0,02-0,04 г/см³);

• высокая коррозионная стойкость. Пластмассы не подвержены электрохимической коррозии, на них не действуют слабые кислоты и щелочи. Большинство пластмасс безвредны в санитарном отношении;

• высокие диэлектрические свойства;

• хорошая окрашиваемость в любые цвета. Некоторые пластмассы могут быть изготовлены прозрачными, не уступающими по своим оптическим свойствам стеклам;

• механические свойства широкого диапазона. В зависимости от природы выбранных полимеров и наполнителей пластмассы могут быть твердыми и прочными или же гибкими и упругими. Ряд пластиков по своей механической прочности превосходит чугун и бронзу;

• высокие теплоизоляционные свойства. Все пластмассы, как правило, плохо проводят теплоту, а теплопроводность таких теплоизоляторов, как пено- и поропласты, почти в 10 раз меньше, чем у обычных пластмасс;

• хорошие технологические свойства. Изделия из пластмасс изготовляют способами безотходной технологии (без снятия стружки) - литьем, прессованием, формованием с применением невысоких давлений или в вакууме.

Недостатком большинства пластмасс является их невысокая теплостойкость (до 100-120 °С). В настоящее время верхний температурный предел для некоторых видов поднялся до 300-400 °С. Пластмассы могут работать при умеренно низких температурах (до -70 °С), а в отдельных случаях - при криогенных температурах. Недостатками пластмасс также являются их низкая твердость, склонность к старению, ползучесть, нестойкость к большим статическим и динамическим нагрузкам. Однако положительные свойства значительно превосходят их недостатки, что обусловливает высокие темпы роста ежегодного производства пластмасс.

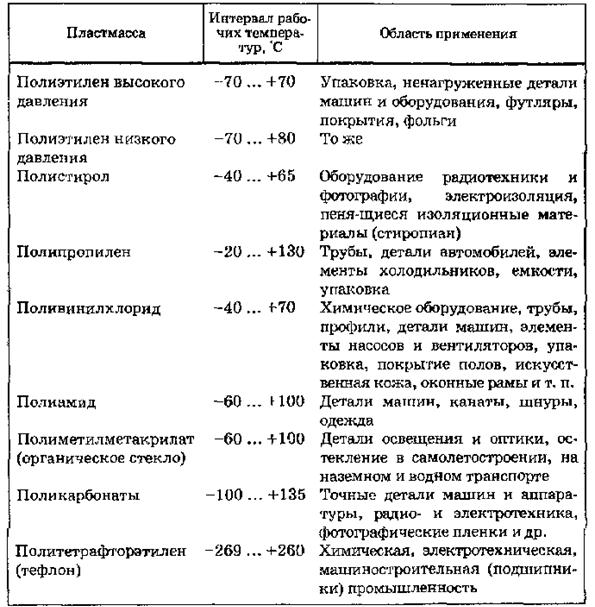

Таблица 2. Области применения некоторых термопластичных пластмасс

Резины

Резинотехнические изделия получают при специальной термической обработке (вулканизации) прессованных деталей из сырой резины, являющейся смесью каучука с серой и другими добавками.

Резина состоит из смеси каучука (основа), наполнителя (сажа, оксид кремния, оксид титана, мел, барит, тальк), мягчителя (канифоль, вазелин), противостарителя (парафин, воск) и агентов вулканизации (сера, оксид цинка).

Главным исходным компонентом резины, придающим ей высокие эластические свойства, является каучук. Каучуки бывают натуральные (НК) и синтетические (СК). Натуральный каучук получают коагуляцией латекса (млечного сока) каучуконосных деревьев, растущих в Бразилии, Юго-Восточной Азии, на Малайском архипелаге. Синтетические каучуки (бутадиеновые, бутадиен-стирольные и др.) получают методами полимеризации. Впервые синтез бутадиенового каучука полимеризацией бутадиена, полученного из этилового спирта, осуществлен в 1921 г. русским ученым С. В. Лебедевым. Разработаны методы получения синтетических каучуков на основе более дешевого сырья, например нефти и ацетилена.

С увеличением содержания вулканизатора (серы) сетчатая структура резины становится более частой и менее эластичной.

При максимальном насыщении серой (до 30-50 %) получают твердую резину (эбонит), при насыщении серой до 10-15 % - полутвердую резину. Обычно в резине содержится 5-8 % S. Для ускорения вулканизации вводят ускорители, например оксид цинка.

Кроме серы в состав резин входят наполнители, пластификаторы, противостарители и красители.

Введение этих компонентов позволяет существенно менять специальные свойства резины, увеличивая ее износо-, морозо-, масло- и бензостойкость. Резиновые изделия часто армируют тканью или металлической сеткой. Для улучшения адгезии металлической арматуры к резине на поверхность металла наносят клеевую пленку.

Резина имеет высокие эластические свойства, высокую упругость и сопротивляемость разрыву. Кроме того, резина обладает малой плотностью, высокой стойкостью против истирания, химической стойкостью, хорошими электроизоляционными свойствами.



Стекло

Стекло - это однородное аморфное вещество, получаемое при затвердевании расплава оксидов. В составе стекла могут присутствовать оксиды трех типов: стеклообразующие, модифицирующие и промежуточные. Стеклообразующими являются оксиды кремния, бора, фосфора, германия, мышьяка. К модифицирующим оксидам, введение которых понижает температуру плавления стекла и существенно меняет его свойства, относятся оксиды щелочных (Na, К) и щелочноземельных (Са, Mg, Ba) металлов. Химический состав стекла можно изменять в широких пределах. Поэтому и свойства стекла могут быть различными.

По химическому составу в зависимости от природы стеклообразующих оксидов различают силикатное, алюмосиликатное, боросиликатное, алюмоборосиликатное и другие виды стекла.

В зависимости от содержания модификаторов стекло может быть щелочным и бесщелочным.

По назначению различают строительное (оконное, стеклоблоки), бытовое (стеклотара, посуда) и техническое (оптическое, электротехническое, химическое и др.) стекло.

Структура и свойства стекла определяются его химическим составом, условиями варки, охлаждения и обработки.

Стекло - термопластичный материал, при нагреве оно постепенно размягчается и переходит в жидкость. Плавление происходит в некотором температурном интервале, величина которого зависит от химического состава стекла. Ниже температуры стеклования Т_с стекло приобретает хрупкость. Для обычного силикатного стекла Т_с = 425-600 °С. Выше температуры плавления стекло становится жидкостью. При этих температурах стекломасса перерабатывается в изделия.

Рис. 2. Схема непрерывной структурной сетки стекла:

а - кварцевого; б - натрийсиликатного



Плотность стекла составляет 2,2-8,0 г/см³. Стекло высокой плотности содержит значительные количества оксидов свинца и бария.

Стекло - жесткий, твердый, но очень хрупкий материал. Стекло хорошо сопротивляется сжатию (а_сж = 400-600 МПа), но характеризуется низким временным сопротивлением при испытаниях на растяжение (30-90 МПа) и изгиб (50-150 МПа). Более прочным является бесщелочное и кварцевое стекло.

Механические свойства стекла повышаются при термической и химической обработке. Термическая закалка стекла состоит в нагреве до температур, близких к точке размягчения, и быстром равномерном охлаждении поверхности в потоке воздуха или в масле. При этом в поверхностных слоях возникают напряжения сжатия, и прочность стекла возрастает в 2-4 раза. Для изготовления приборов, работающих при повышенном давлении, применяют безосколочное стекло - триплекс.

Триплекс представляет собой комбинированное стекло, состоящее из двух и более закаленных слоев, склеенных прозрачной эластичной пленкой. Химическая обработка состоит в травлении поверхностного слоя раствором плавиковой кислоты с уничтожением поверхностных дефектов. Еще больший эффект достигается при комбинированной химико-термической обработке.

Важнейшим свойством стекла является прозрачность в диапазоне длин волн видимого света. Обычное листовое стекло пропускает до 90 %, а отражает около 8 % и поглощает около 1 % видимого света. Ультрафиолетовые лучи почти полностью поглощаются оконным стеклом.

Стекло имеет высокую химическую стойкость в агрессивных средах (за исключением плавиковой кислоты и щелочей). Вода постепенно разрушает стекло вследствие образования щелочных растворов. Чем выше температура и концентрация щелочных оксидов в стекле, тем сильнее проявляется действие воды. Стекло как технический материал широко используется в разных областях техники и народного хозяйства. Это объясняется благоприятным сочетанием физико-химических и механических свойств, возможностью изменять эти свойства в широких пределах в зависимости от состава стекла и способов термического воздействия, а также способностью стекла легко поддаваться разным способам горячей и холодной обработки.

Кварцевое стекло, состоящее практически из чистого кремнезема (99 % Si0₂), в зависимости от способа получения бывает двух типов: оптически прозрачное и непрозрачное. Кварцевое стекло отличается от всех известных стекол высокими физико-химическими свойствами: высокой жаростойкостью (1400 °С), низким температурным коэффициентом линейного расширения [(0,5-0,55) • 10 ^е К^-1], высокой термической (выдерживает перепад температур 800-1000 С) и химической стойкостью, особенно к действию кислот (кроме плавиковой) и воды. Кварцевое стекло имеет высокие диэлектрические характеристики, прозрачно в видимой, ультрафиолетовой и частично инфракрасной областях. Кварцевое стекло, имеющее особенно высокую термическую и химическую стойкость в сочетании с низким температурным коэффициентом линейного расширения, применяется для изготовления химически стойкой тары, труб, лабораторной посуды.

Пеностекло получают вспениванием жидкой стекольной массы при высокой температуре за счет введения газотвердых веществ - измельченных известняка, мела, угля. Пеностекло имеет малую плотность, низкую теплопроводность и характеризуется высоким звукопоглощением. Это негорючий, термостойкий и химически стойкий материал.

Стеклокристаллические материалы (ситаллы) получают из стекла путем его полной или частичной кристаллизации. Название «ситаллы» образовано из слов «стекло» и «кристаллы». Ситаллы иногда называют стеклокерамикой. Содержание кристаллической фазы в ситаллах может составлять до 95 %. Размер кристаллов обычно не превышает 1-2 мкм.

Ситаллы - плотные, непрозрачные, газонепроницаемые, жесткие и твердые материалы. Их механическая прочность в 2-3 раза выше, чем прочность стекла. Они хорошо сопротивляются абразивному износу. Сочетание низкого температурного коэффициента линейного расширения и высокой механической прочности придает им высокую термостойкость. Ситаллы характеризуются высокой химической стойкостью к действию кислот и щелочей и не подвержены коррозии при нагреве до высоких температур. Ситаллы совершенно не поглощают влагу.

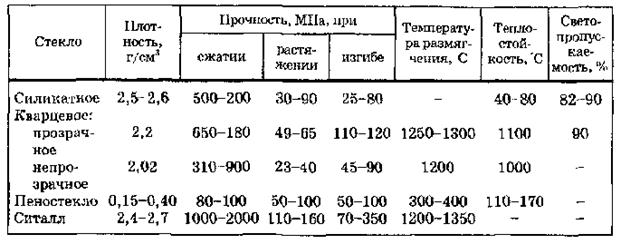

Таблица 3. Основные свойства некоторых видов стекла
