Изучение размещения и проверка крепления основного оборудования, узлов и агрегатов, органов управления в боевом отделении.

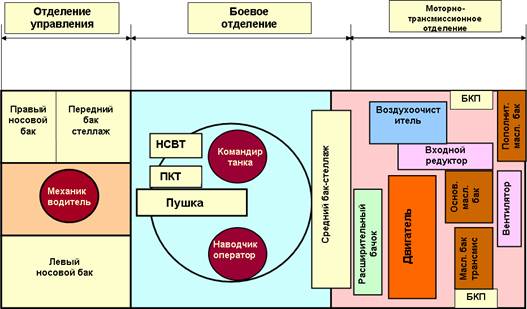

Боевое отделение расположено в средней части танка и отделено перегородкой от силового отделения. Конструкция и компоновка танка обеспечивают переход членов экипажа из боевого отделения в отделение управления и обратно.



В башне установлены 125-мм гладкоствольная пушка 2А46М, автомат заряжания и приборы управления огнем.

Справа от пушки расположено рабочее место командира, слева — наводчика. Справа на пушке установлен пулемет ПКТ.

Боевое отделение. Место командира танка:

1 - пулемет ПКТ; 2 - электромашинный стопор пушки; 3 - датчик линейных ускорений; 4 - прибор наблюдения командира танка ТНПО-160; 5 - прибор наблюдения командира танка ТКН-3; 6 - пополнительный бак; 7 - аппарат ТПУ А-1; 8 - аппарат командира танка ТКН-3: 9 - пульт загрузки; 10 - распределительный щиток; 11 - радиостанция Р-123М; 12 - спинка сиденья; 13 - блок питания радиостанции.

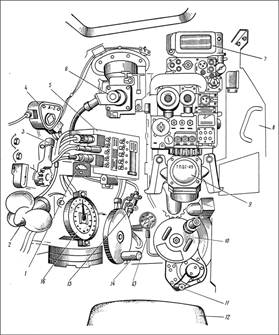

Боевое отделение. Место наводчика:

1 - индикатор количества выстрелов; 2 - вентилятор; 3 - стопор башни; 4 - аппарат ТПУ А-2; 5 - Распределительный щиток левый; 6 - ночной танковый прицел ТПНЗ-49; 7 - прибор наблюдения наводчика ТНП-165А; 8 - ограждение пушки; 9 - танковый прицел-дальномер ТПД-К1; 10 - подъемный механизм пушки; 11 - рукоятка вывода из зацепления червяка подъемного механизма пушки; I2 - сиденье; 13 - манометр; 14 - ручной механизм поворота башни; 15 - клапан системы ГПО; 16 - азимутальный указатель.
