Построение структурной карты поверхности коллектора на основе сейсмики.

Построение карты поверхности коллектора на основе сейсмики базируется на методе схождения (смотри параграф ПОСТРОЕНИЕ СТАНДАРТНЫХ КАРТ), а в качестве исходной информации используются абсолютные глубины картируемой величины по скважинам, а для определения формы поверхности коллектора в межскважинном пространстве - структурная карта по сейсмическому отражающему горизонту, построенная ранее.

В окне КАРТЫ под любым номером блока следует загрузить структурную карту по отражающему сейсмическому горизонту (здесь под номером 1) (рис.24).



Рис.24 Блок окна КАРТЫ при загруженной поверхности сейсмического отражающего горизонта.



В диалоге ПАРАМЕТРЫ РАСТРОВОЙ КАРТЫ УСТАНОВИТЬ ГРАНИЦЫ ПО ДАННОЙ КАРТЕ.

Далее в меню (М) блока карты под номером 2 открыть ПАРАМЕТРЫ РАСТРОВОЙ КАРТЫ, в списке типа карты следует выбрать строку КРОВЛЯ/ПОДОШВА КОЛЛЕКТОРА В ПЛАСТЕ; в окнах НОМЕРА ГРАНИЦ КРОВЛИ И ПОДОШВЫ установить, соответственно, номера стратиграфических границ продуктивного пласта, в котором расположен картируемый коллектор; отметить «имя» коллектора и установить флаг ИСПОЛЬЗОВАТЬ ПОПРАВКИ АЛЬТИТУДЫ И УДЛИНЕНИЯ, отметить флаг ИСПОЛЬЗОВАТЬ ВЫБРАННЫЕ ГРАНИЦЫ (по границам карты сейсмики), установить номер карты ВДОЛЬ РАСТРОВОЙ КАРТЫ. Далее с помощью кнопки ‘>>>>’ следует пересчитать минимальные и максимальные значения абсолютной глубины кровли/подошвы коллектора, которые отобразятся в соответствующих окнах справа от данной кнопки (рис.25):

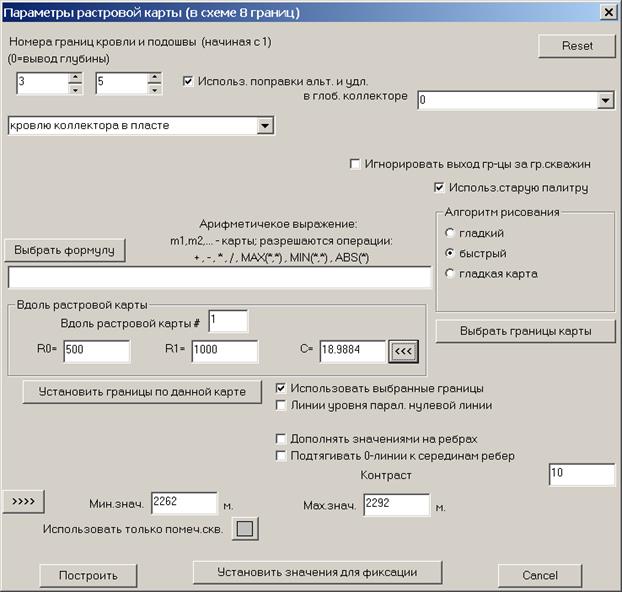

Рис. 25 Загрузка исходной информации при построении карты поверхности коллектора с учетом сейсмики.

Далее установить параметры окна R0, R1 (см. параграф «Построение стандартных карт). Выполнить пересчет параметра С, нажав на клавишу <<<. После выбора радио-кнопки ГЛАДКАЯ КАРТА в диалоге УСТАНОВКА ПАЛИТРЫ следует задать параметры построения растровой карты: сечения изолиний карты, параметры прямоугольной сетки, метод интерполяции на сетку и цвета заливки между изогипсами. После нажатия кнопок OK в диалоге УСТАНОВКА ПАЛИТРЫ и ПОСТРОИТЬ в диалоге ПАРАМЕТРЫ РАСТРОВОЙ КАРТЫ мы получим следующее изображение (рис.26):

Рис. 26 Карта кровли коллектора, построенная методом схождения с учетом данных по сейсмическому отражающему горизонту.
