В.З. Классификация электрических машин

Использование электрических машин в качестве генераторов и двигателей является их главным применением, так как связано исключительно с целью взаимного преобразования электрической и механической энергии. Применение электрических машин в различных отраслях техники может иметь и другие цели. Так, потребление электроэнергии часто связано с преобразованием переменного тока в постоянный или же с преобразованием тока промышленной частоты в ток более высокой частоты. Для этих целей применяют электромашинные преобразователи.

Электрические машины используют также для усиления мощности электрических сигналов. Такие электрические машины называют электромашинными усилителями. Электрические машины, используемые для повышения коэффициента мощности потребителей электроэнергии, называют синхронными компенсаторами. Электрические машины, служащие для регулирования напряжения переменного тока, называют индукционными регуляторами

Очень разнообразно применение микромашин в устройствах автоматики и вычислительной техники. Здесь электрические машины используют не только в качестве двигателей, но и в качестве тахогенераторов (для преобразования частоты вращения в элек­трический сигнал), сельсинов, вращающихся трансформаторов (для получения электрических сигналов, пропорциональных углу поворота вала) и т. п.

Из приведенных примеров видно, сколь разнообразно разделение электрических машин по их назначению.

Рассмотрим классификацию электрических машин по принципу действия, согласно которой все электрические машины разделяются на бесколлекторные и коллекторные, различающиеся как принципом действия, так и конструкцией. Бесколлекторные машины — это машины переменного тока. Они разделяются на асинхронные и синхронные. Асинхронные машины применяются преимущественно в качестве двигателей, а синхронные — как в качестве двигателей, так и в качестве генераторов. Коллекторные машины применяются главным образом для работы на постоянном токе в качестве генераторов или двигателей. Лишь коллекторные машины небольшой мощности делают универсальными двигателями, способными работать как от сети постоянного, так и от сети переменного тока.

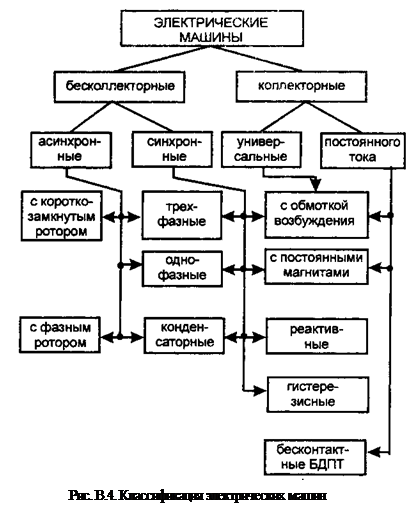

Электрические машины одного принципа действия могут различаться схемами включения либо другими признаками, влияющими на эксплуатационные свойства этих машин. Например, асинхронные и синхронные машины могут быть трехфазными (включаемыми в трехфазную сеть), конденсаторными или однофазными. Асинхронные машины в зависимости от конструкции обмотки ротора разделяются на машины с короткозамкнутым ротором и машины с фазным ротором. Синхронные машины и коллекторные машины постоянного тока в зависимости от способа создания в них магнитного поля возбуждения разделяются на машины с обмоткой возбуждения и машины с постоянными магнитами. На рис. В.4 представлена диаграмма классификации электрических машин, содержащая основные виды электрических машин, получившие наибольшее применение в современном электроприводе. Эта же классификация электрических машин положена в основу изучения курса «Электрические машины».

Курс «Электрические машины» помимо собственно электрических машин предусматривает изучение трансформаторов. Трансформаторы являются статическими преобразователями электроэнергии переменного тока. Отсутствие каких-либо вращающихся частей придает трансформаторам конструкцию, принципиально отличающую их от электрических машин. Однако принцип Действия трансформаторов, так же как и принцип действия электрических машин, основан на явлении электромагнитной индукции, и поэтому многие положения теории трансформаторов составляют основу теории электрических машин переменного тока.

Электрические машины и трансформаторы — основные элементы любой энергетической системы или установки, поэтому для специалистов, работающих в сфере производства или эксплуатации электрических машин, необходимы знания теории и понимание физической сущности электромагнитных, механических и тепловых процессов, протекающих в электрических машинах и трансформаторах при их работе.
