Счётчик на базе микросхем ИЕ2.

Микросхема ИЕ2 - четырёхразрядный десятичный счётчик пульсаций. Поэтому создавать счётчик на базе этой микросхемы будем в

следующем порядке:

1. Находим двоично-десятичный код модуля счёта M:

Mдв.дес. = "01100111" .

2. Определяем разрядность двоично-десятичного кода Mдв.дес.:

Nдв.дес. =8 .

3. Определяем требуемое количество корпусов микросхем ИЕ2:

2
4
4

Nдв.дес. 8 Nкорп.ИЕ2 :=

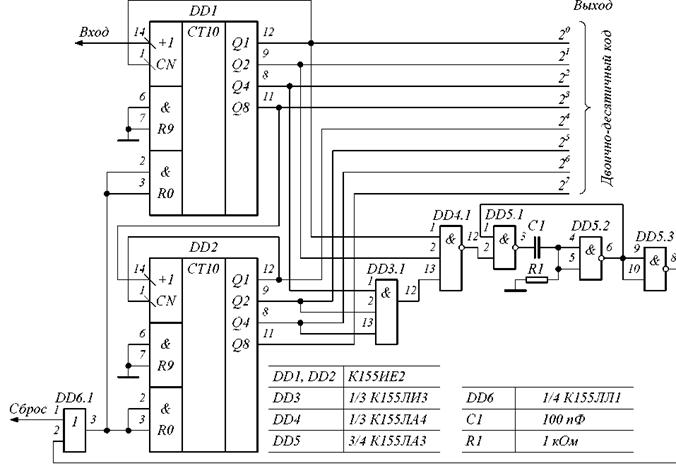

Рис. 1. Схема счётчика на базе микросхем ИЕ2.





4. На схеме счётчика (рис. 1) соединяем последовательно 2 микросхемы ИЕ2, соединяя выход Q8 (вывод 11) первой микросхемы DD1 со входом +1 (вывод 14) второй микросхемы DD2 . Выход Q1 (вывод 12) соединяем со входом CN (вывод 1) в каждой микросхеме ИЕ2. С Q–выходов микросхем ИЕ2 снимаем двоично-десятичный код номера импульса на входе устройства. Для обеспечения требуемого модуля счёта те Q –выходы, для которых в разрядах двоично-десятичного кода модуля счёта Mдв.дес. стоят единицы, следует соединить с многовходовым логическим элементом (ЛЭ) «И» и подать с его выхода импульс сброса на входы R0, & (выводы 2, 3) микросхем ИЕ2 (DD1,DD2 ). При этом для обеспечения возможности сброса счётчика в ноль внешним положительным импульсом, следует включить в схему ЛЭ «ИЛИ» ( DD5.1).

Следует, однако, отметить, что моделирование счётчика показало, что такое решение не обеспечивает правильный сброс счётчика при достижении требуемого модуля счёта. Поэтому вместо многовходового ЛЭ «И» в схему был введен многовходовый ЛЭ «И-НЕ» DD3.1- DD4.1 и формирователь импульсов DD5.1- DD5.3, R1, C1, после чего сброс счётчика стал производиться безошибочно.

5. Модель разрабатываемого счётчика в пакете Micro Cap 7.1.6 приведена на рис. 2.

Рис. 2. Схема моделирования счётчика на базе ИЕ2 в пакете Micro Cap 7.1.6.

Согласно диаграммы, работы счётчика показанной в [3], можно проверить работу счетчика, где видно, что сброс счётчика действительно происходит при требуемом модуле счёта.

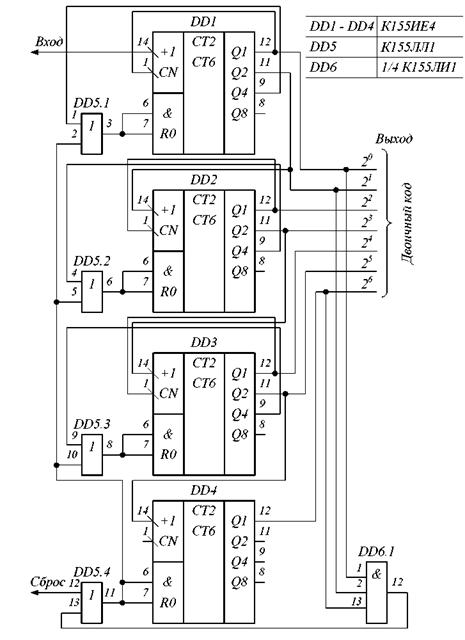

Рис. 4. Схема счётчика на базе микросхем ИЕ4.

Счётчик на базе микросхем ИЕ5.Микросхема ИЕ5 - четырёхразрядный двоичный счётчик-делитель на 8 и на 16.

Создавать счётчик на базе микросхем ИЕ5 будем в следующем порядке:

1. Находим двоичный код модуля счёта M:

Mдв. = "1000011" .

2. Определяем разрядность двоичного кода Mдв.:

Nдв. =7 .

.

3. Опредляем требуемое количество корпусов микросхем ИЕ5:





где E(x) - функция, округления до большего целого

Рис. 7. Схема счётчика на базе микросхем ИЕ5.

4. На схеме счётчика (рис. 7) соединяем последовательно 2 микросхемы ИЕ5, соеди­няя выход Q8 (вывод 11) первой микросхемы DD1 со входом +1 (вывод 14) второй микросхемы DD2 . Выход Q1 (вывод 12) соединяем со входом CN (вывод 1) в каждой микросхеме ИЕ5. С Q-выходов микросхем ИЕ5 снимаем двоичный код номера импуль­са на входе устройства. Для обеспечения требуемого модуля счёта те Q -выходы, для которых в разрядах двоичного кода модуля счёта Mдв стоят единицы, следует соеди­нить с многовходовым ЛЭ «И» (DD3.1) и подать с его выхода импульс сброса на входы R0, & (выводы 2, 3) микросхем ИЕ5 (DD1 ,DD2 ). При этом для обеспечения возможно­сти сброса счётчика в ноль внешним положительным импульсом, следует включить в схему ЛЭ «ИЛИ» (DD4.1).
