Отмостка



Чтобы предупредить проникновение дождевых и талых вод в подземные части здания, осуществляют планировку поверхности участка под застройку, создавая необходимый уклон для отвода поверхностных вод от здания. А по периметру здания устраивают отмостку.

Отмостка располагается на уровне земли и служит для защиты фундамента от атмосферных осадков. Ширина отмостки, в зависимости от назначения здания или сооружения и от грунтовых условий, может быть от 0,5 до 2,0м, но не менее чем на 200мм шире карниза, чтобы вода, стекающая с крыши, не размывала грунт и не застаивалась под домом.



Отмостка должна иметь поперечный уклон (от дома или сооружения) (1:5) и может быть выполнена с продольным уклоном не менее 0,03. В этом случает отмостка должна обязательно заканчиваться бордюрным камнем.

По краю отмостки можно устроить водоотводную канавку. Отмостку также можно закончить бордюрным камнем. В этом случае вода будет стекать вдоль здания и сходить в дрену или ливневую канализацию. Если здание имеет значительную длину, то выполняется разуклонка отмостки и дрены должны быть предусмотрены по двум углам здания.



Отмостка по периметру здания или сооружения независимо от конструкций одежды (асфальтовая, бетонные плиты, монолитный бетон, булыжный камень, гравий, щебень) должна иметь подготовку из местного уплотненного грунта или мягкой уплотненной глины толщиной слоя не менее 15см Отметка бровки отмостки должна превышать планировочную отметку не менее чем на 0,05м.



Отмостка выполняется из бетона со швами, компенсирующими температурные расширения.

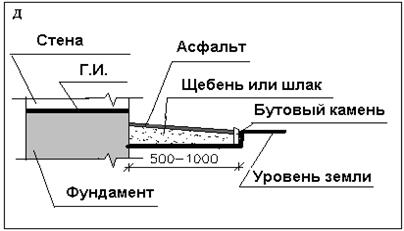

Рис. 34 Варианты устройства отмосток













Пандус

Для обеспечения доступности маломобильных лиц в местах перепада уровней (превышающего 4см между горизонтальными участками пешеходных путей или пола в зданиях и сооружениях) следует предусматривать устройство пандусов.



Конструкции пандусов и их ограждений следует выполнять из несгораемых материалов с пределом огнестойкости не менее 2 часов.



В исключительных случаях допускается предусматривать винтовые пандусы, величина внутреннего радиуса которых рассчитывается. Длина промежуточных горизонтальных площадок винтового пандуса по внутреннему его радиусу должна составлять не менее 2 м.



Уклон пандуса в зависимости от его длины не должен превышать величин, указанных в приложении ВСН 62-91*.



По внешним боковым краям пандуса следует предусматривать бортики высотой не менее 5 см.



По обеим сторонам пандуса должны предусматриваться ограждения высотой не менее 0,9 м с поручнями. Поручни должны быть двойными на высоте 0,7 и 0,9 м, а для детей – на высоте 0,5 м. Длина поручней должна быть больше длины пандуса с каждой стороны не менее чем на 0,3 м.



Пандус, служащий путем эвакуации со второго и вышележащих этажей должен быть непосредственно связан с выходом наружу из здания или сооружения.

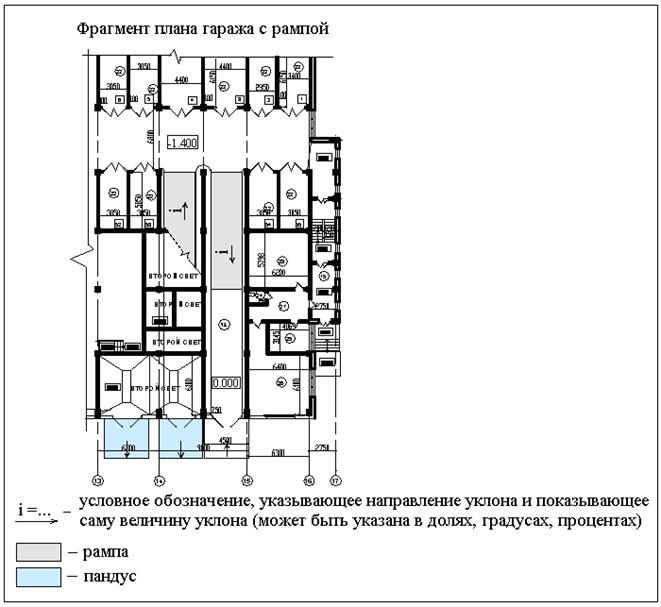

Рис.35 Фрагмент плана подземного гаража с рампой и пандусами



Также пандусы устраиваются в промышленных и общественных зданиях и сооружениях для возможности заезда по ним автомобильного транспорта при наличии перепада между отметкой пола и отметкой земли. Уклон пандуса должен иметь соотношение 1:7. Покрытие пандусов (рамп) должно исключать скольжение.



Рампы в автостоянках должны отвечать следующим требованиям:

- продольный уклон закрытых прямолинейных рамп по оси полосы движения должен быть не более 18%, криволинейных рамп – не более 13%, продольный уклон открытых (не защищенных от атмосферных осадков) рамп – не более 10%;

- поперечный уклон рамп должен быть не более 6%;

- на рампах с пешеходным движением должен предусматриваться тротуар шириной не менее 0,8 м.



Фото … Пандус для маломобильных групп населения в г.Оломоуц
