Восстановление информации по электромагнитному излучению дисплея

Информация, отображенная на экране дисплея, может быть восстановлена с помощью телевизионного приёмника. Он обрабатывает лишь небольшую часть спектра шириной около 8 МГц на частотах в диапазонах метровых и дециметровых волн. Временные диаграммы сигнала, обрабатываемого телевизионным приёмником, изображены на рис. 7.3. Превышение уровня сигнала низкой частоты над порогом, определяющим уровень яркости, задаётся уровнем контрастности.

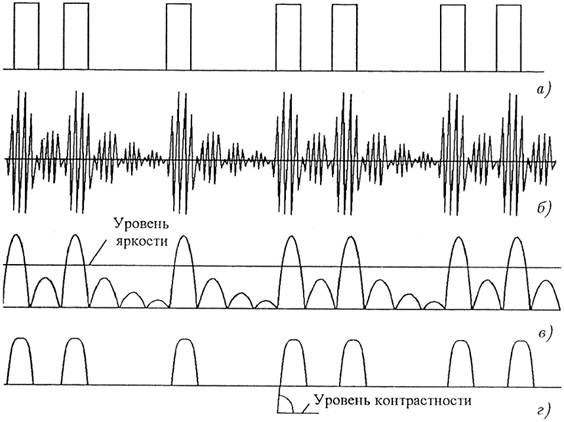

Рис. 7.3 Временные диаграммы сигналов,

обрабатываемых телевизионным приёмником:

А – видеосигнал дисплея; б – сигнал промежуточной частоты; в – сигнал низкой частоты; г – видеосигнал в телевизионном приёмнике при оптимально установленных уровнях яркости и контрастности



Излучение дисплея, принимаемое телевизионным приёмником, не содержит информации о синхросигнале, поэтому изображение на его экране перемещается в горизонтальном и вертикальном направлениях. Качество приёма может быть улучшено с помощью внешнего генератора синхросигналов, подаваемых на телевизионный приёмник. С такой приставкой-генератором к обычному телевизору и обычной телевизионной антенной можно восстановить информацию с дисплея почти любого типа при условии достаточно высокого уровня его излучения (рис. 7.4). Сигналы на выходе генератора должны иметь частоты 15–20 кГц для синхронизации строк и 40 – 100 Гц для синхронизации кадров.





Рис. 7.4 Установка для восстановления информации по электромагнитному излучению дисплея компьютера,
