КИНОУСТАНОВКИ

Четвертый этап проектирования

1.1. Принципиальная схема внешних соединений я правила ее выполнение

Принципиальная схема внешних соединений необходима при м 'Дключейии элементов комплекса кинотехнологического оборудо­вания в процессе монтажа или перемонтажа киноустановок.

Выполнение принципиальной схемы внешних соединений — это наиболее трудоемкий и ответственный этап проектирования. При применении на киноустановках сложных комплексов кинотехноло-

гического оборудования в зависимости от количества постов ре­комендуется выполнить принципиальную схему вношнмх соединений из двух частей:

1) схемы электросилового (основного и вспомогательного) обо­рудовали?!;

2) схемы электроакустического оборудования (элементов ком­плекса звуковоспроизводящей аппаратуры).

Примечание. Принципиальная схема внешних соединений элементов ком­плекса звуковоспроизводящей аппаратуры приводится в заводских описаниях, и потому -л-у часть схемы п проекте можно не выполнять.

Принципиальная схема внешних соединений электросилового оборудования может быть выполнена в одном па двух вариантов на листе формата А1.

Первый (рабочий) вариант

Все конструктивно-самостоятельные элементы комплекса обору­дования условно обозначаются прямоугольниками, в которых ука­зываются:

а) заводская маркировка аппаратуры и оборудования;

6} наименование электрических линий внешних соединений (адрес каждой линии);

в) заводская маркировка плат и клемм (зажимов) подключе­ний линий внешних соединений.

При вычерчивании таких прямоугольников —условно выполнен­ных плат необходимо пользоваться заводскими принципиальным,! электрическими схемами аппаратуры и оборудования и строго их придерживаться. Принципиальная схема внешних соединений вы­полняется без масштаба, поэтому размеры прямоугольников выби­раются произвольно, но выбранная ширина и остальные разметки должны быть всюду одинаковыми. Изменяться может только вы­сота прямоугольника, так как она будет зависеть от количества клемм (зажимов) внешних подключений.

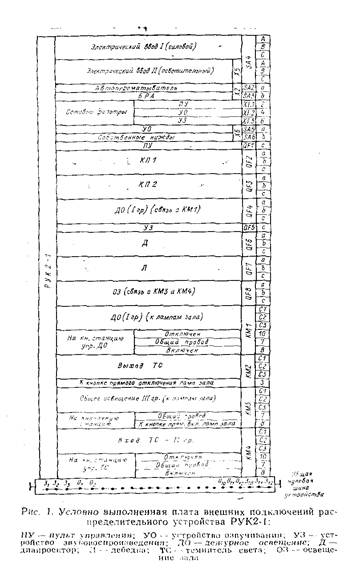

Например, для принципиальной электрической схемы распреде­лительного устройства РУК2-1 (см. [2], с. 14, рис. 3> и для прин­ципиальной электрической схемы пульта дистанционного управле­ния 55ПДУ (см. [2J, с. 44, рис. 15) приведены на рис. 1 и 2'условно выполненные платы для вычерчивания их на схемах внешних соеди­нений.

Примечание.Условно выполненная плата (см. рис 2) в таком компактном виде (платы III, П2, ПЗ, П4 можно было расположить и вертикально) позволит проще выполнить на чертеже линии внешних соединений 55ПДУс темнительным устройством и механизмом предэкранного занавеса.

Ли'Нии внешних соединений в первом варианте вычерчивания схемы могут быть выполнены в однолинейном или многолинейном исполнениях.

При однолинейном исполнении каждая линия внешнего соеди­нения независимо от количества электрических проводов в ней (1...Д и т. л.) графически вычерчивается одной маркировочной линией. При миоголиней-ном исполнении каждый электрический провод линии внешнего соединения вычерчивается отдельно.

Например, на рис. 3 приведен прямоугольник — условно выпол­ненная плата кинопроектора 23К.ПК-3 с 3-х кВт ксеноновой лам­пой в однолинейном исполнении схемы внешних соединений. Этот способ вычерчивания схемы графически проще, экономичнее и имеет более широкое применение. На принципиальной схеме внеш­них соединений киноустановки все электрические линии изобра­жаются сплошными линиями, а линии защитного заземления (зану-ления) —штриховыми.

Условно выполненные платы <и клеммы подключений проводов линий внешних соединений всех конструктивно-самостоятельных элементов комплекса оборудования изображают на чертеже в виде прямоугольников и графически соединяют их друг с другом в соот­ветствии с назначением плат и клемм (зажимов).

Все соединительные линии должны нумероваться, а номер линии называется в начале и конце ее. Рекомендуется нумерацию начинать с линий, подключаемых к электрораспределительному устройству киноаппаратной (например, с линий электрических вводов).

При изображении схемы на нескольких чертежах порядковые номера линий необходимо продолжить (нельзя повторять номера линий на разных чертежах).

Линию, проведенную к аппаратуре, не указанной на схеме, сле­дует закончить стрелкой

с указанием ее адреса (например, линии электрических вводов от РУ к ГРЩ). При вычерчивании принци­пиальной схемы необходимо нумеровать провода в каждой электри­ческой линии внешних соединений. Провода (1, 2, 3 и более) в ли­нии удобно обозначать порядковыми номерами, начиная каждый раз с единицы.

На рис. 4 приведен пример обозначения номеров линий и номе­ров проводов в линиях. Такое обозначение цифрами каждой элек­трической линии и каждого провода в линии имеет цель — помочь быстро и точно проследить токопрохождение любой цепи и обеспе­чить правильность подключения в соответствии с заводскими схе­мами отдельных элементов оборудования.

Например, на рис. 5 представлен упрощенный вариант фраг­мента принципиальной электрической схемы внешних соединений комплекса кинотехнологического оборудования киноустановки с РУК5-3, 23К.ПК-3 и 50ВУК-Ю0 2 шт., выполненной по первому (рабочему) варианту.

Этот вариант вычерчивания схемы не раскрывает заводские принципиальные электрические схемы оборудования и не дает возможности проследить электрические цепи питания, коммутации и управления между отдельными, соединенными друг с другом эле­ментами оборудования, и, следовательно, не позволяет выявить и устранить ошибки в подключениях линий.

Преимуществом этого варианта схемы является простота ее гра­фического .исполнения для студентов и простота чтения для членов монтажной бригады в процессе монтажа и перемонтажа киноуста­новок.

В разделе «Приложения» данных методических указаний при­ведены примеры условно выполненных плат внешних подключений отдельных элементов комплексом кннотехнологичеекого оборудования и фрагментов схем внешних соединений отдельных элементов оборудования друг с другом.

Второй (технологический) вариант

При выполнениисхемы внешних соединении в этом вариантете вычерчиваются полные принципиальные электрические схемы аппаратуры и оборудования, платы с клеммами подключений к элек­трические линии внешних соединений между ними. Ввиду слож­ности принципиальных электрических схем каждого элемента оборудования и комплекса в целом, этот вариант выполнения схемы требует очень большого объема графических работ. Преимущество же его в том, что студент-проектант имеет возможность просле­дить электрические цепи литания, управления и коммутации, убе­диться в правильности выполнения внешних соединений, а при не­обходимости— устранить ошибки.

Этот вариант схемы способствует более осмысленному и глубо­кому изучению программных вопросов по предмету, в особенности по теме «Основное .и вспомогательное оборудование кинотеатров». Чтобы несколько уменьшить объем графических работ при Этом ва­рианте выполнения схемы, допускается вычерчивание принципиаль­ных электрических схем не всех кинопроектора, электропитающих устройств, пультов 55ПДУ, а только по одному. Для остальных ки­нопроекторов, электропитаюших устройств, пультов 55ПДУ вычер­чивается их условно выполненные платы в виде прямоугольников (первый рабочий вариант).

1.2. Структурная схема внешнихсвязей комплекса кинотехнологического оборудования киноустановки

В институтах «Гипрокино» иногда вместо принципиальных элек­трических схем внешних соединений киноустановок выполняют структурные схемы внешних связей комплекса кинотехнологического оборудования с монтажными схемами-таблицами.

Каждый конструктивно самостоятельный элемент комплекса кипотехнологического оборудования изображается на структурной схеме в виде прямоугольника с указанием в нем наименования и заводского шифра. Линии силовой связи элементов аппаратуры и оборудования, независимо от количества линий соединений между ними, изображаются одной сплошной линией и обозначаются бук­вой С, с числовыми индексами; линии электроакустической (зву­ковой) связи — буквой А с индексами.

При применении на киноустановках сложных комплексов кинотехнологического оборудования рекомендуется раздельно выпол­нять структурные схемы внешних связей электросилового оборудо­вания и электроакустической (звуковоспроизводящей) аппаратуры.

К структурным схемам составляются подробные монтажные схемы-таблицы, выполненные по определенной форме, в которых приводится расшифровка каждой связи Монтажные схемы-таб­лицы составляются в соответствии с заводскими принципиальными схемами аппаратуры и оборудования. Они являются необходимым материалом для правильного подключения оборудования при мон­тажных работах на киноустановке. Например, на рис. 6 показана структурная схема внешних связей комплекса кинотехнологиче­ского оборудования широкоэкранной киноустановки с двумя кино­проекторами 35КСА-12 с 2-х кВт ксеноновой лампой.

К структурной схеме прилагаются монтажные схемы-таблицы (см. приложение № 14).

На рис. 7 показана структурная схема внешних связей звуко­воспроизводящей аппаратуры широкоэкранной киноустановки на два поста с комплексом «Звук Т2-25-2 ВРГ».

Примечание, Дополнительные указания по выполнению принципиальной схе­мы киноустановки приведены в разделе 3 данных методических указаний.
